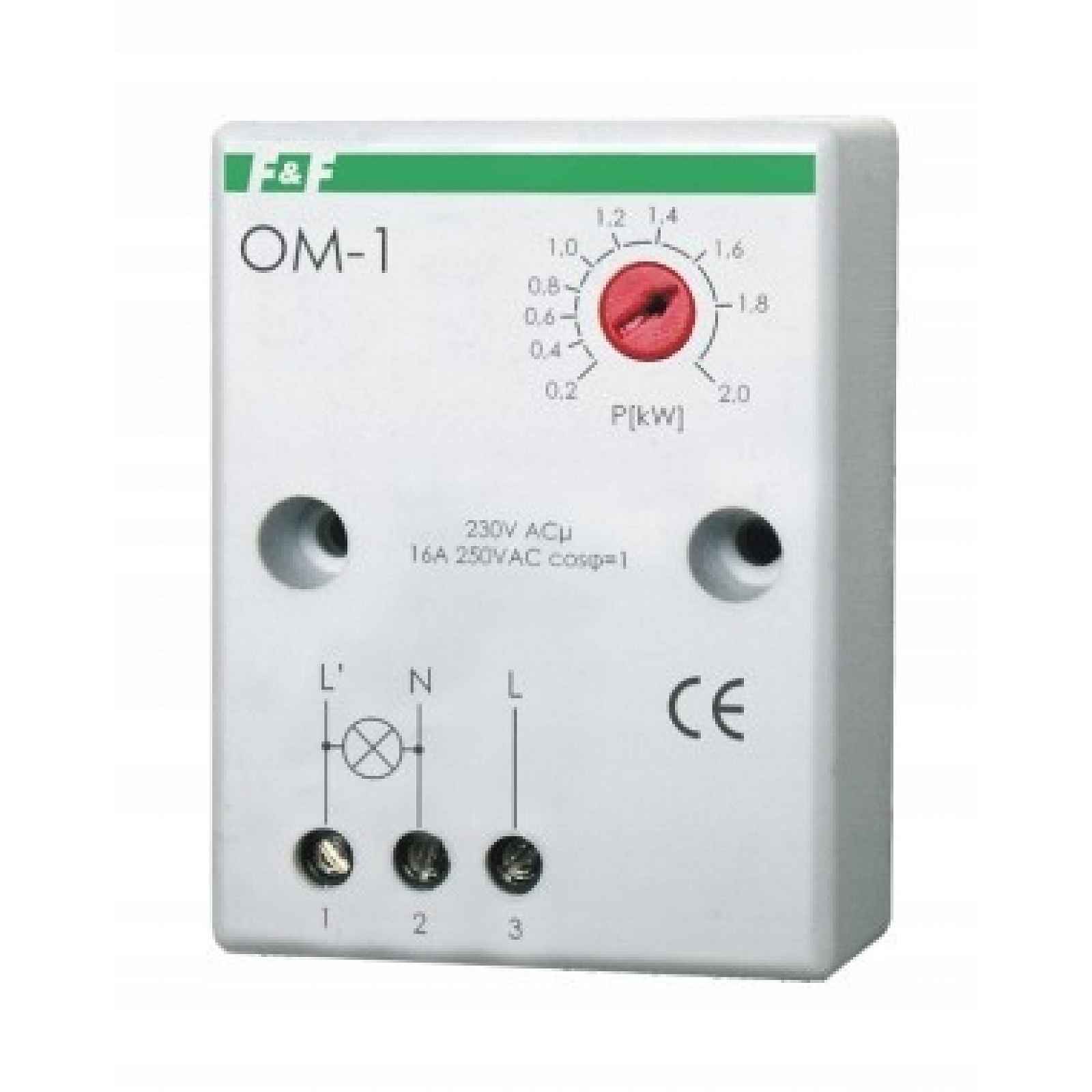

Omezovač příkonu OM-1
Omezovač spotřeby energie slouží k automatickému odpojení napájení elektrického obvodu v případě překročení stanovené hodnoty výkonu odebíraného přijímači v tomto obvodu. Celý popis ↓
Popis Omezovač příkonu OM-1
Omezovač příkonu OM-1Natabulková montáž
Určení
Akce
Omezovač výkonu umožňuje napájení obvodu, pokud je celkový výkon přijímačů v kontrolovaném obvodu nižší než výkon stanovený na stupnici omezovače. Překročení stanoveného prahu spotřeby energie v kontrolovaném obvodu způsobí odpojení napájení tohoto obvodu. Napájení se automaticky obnoví po nastavené době. Pokud bude hodnota odebíraného výkonu stále vyšší než nastavená, dojde k opětovnému odpojení napájení obvodu. Omezovač má systém zpomalující jeho provoz (1,5÷2sec), což zabraňuje vypnutí napájení v případě dočasného překročení nastaveného výkonu.
Zobrazit celý popis
Omezovač výkonu by neměl být používán v systémech s elektronickým zapalováním (úsporné zářivky), impulsními napájecími zdroji a dalšími zařízeními generujícími vyšší harmonické hodnoty než 3.
Technické údaje
- napájení 230 V AC
- proud zatížení
- práh provozu – nastavitelný 200÷2000W
- hystereze 2%
- zpoždění provozu 1,5÷2sec
- doba návratu napájení
- pro OM-1 – tovární nastavení 30 s
- pro OM-2 – regulovatelný 4÷150sec
- příkon 0,8 W
- pracovní teplota -25÷50°C
- přípojka šroubové svorky 2,5 mm²
- rozměry 50×67×26 mm
- montáž dvou šroubů do země
