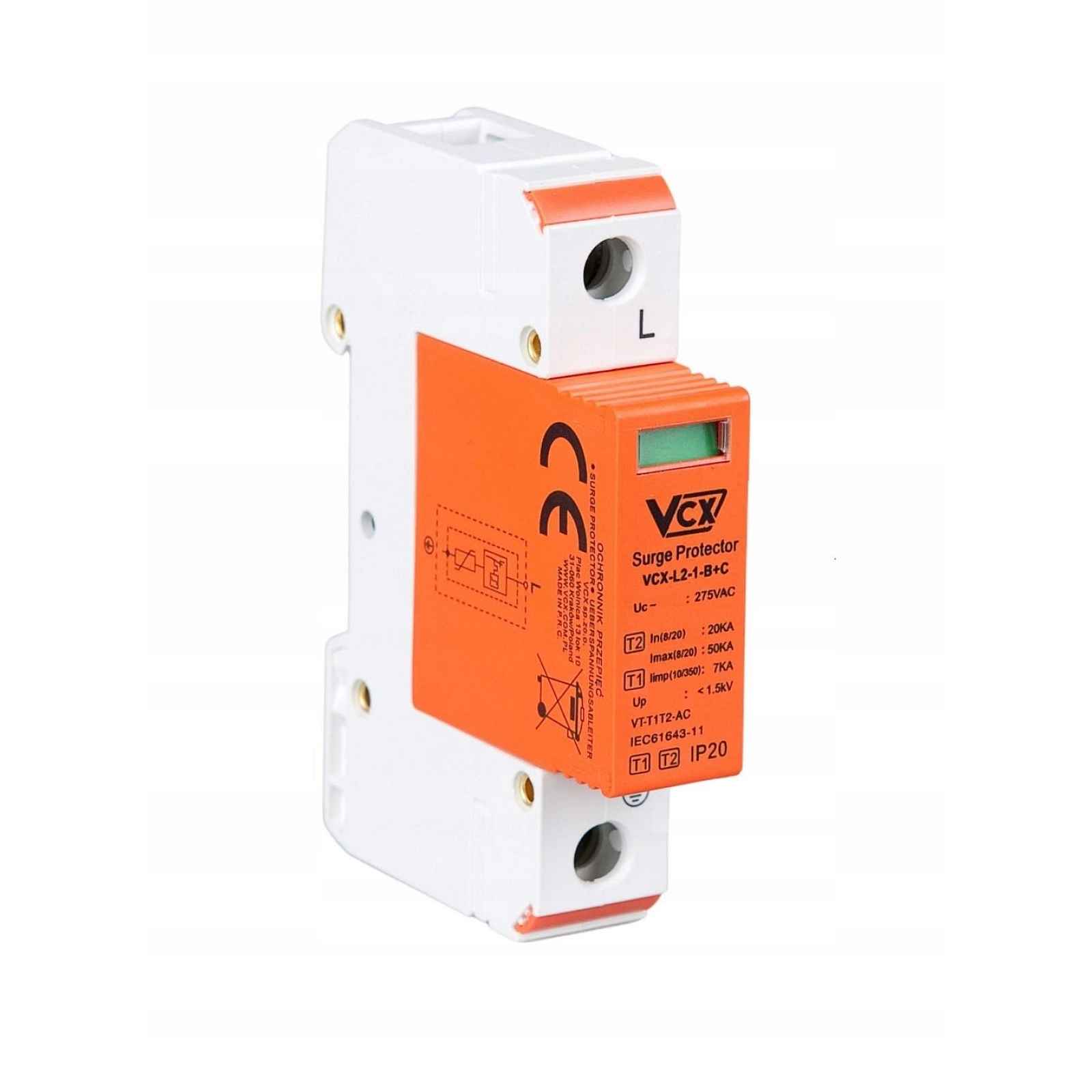

Omezovač přepětí T1T2 (b+c) 1P 7kA, Ac VCX

1-PÓLOVÝ OMEZOVAČ PŘEPĚTÍ 1-FÁZOVÝ 20-50 KA KAT. B+C NA KOLEJNICI TH35 Typ: omezovače přepětí Počet pólů: 1P Počet modulů 18 mm: 1 Charakteristika: B+C (T1+T2) Provedení (typ vypínače): varistor Jmenovitý výbojový proud: 20 kA/pól (impuls 8/20 μs) Maximální proud Imax: 50 kA/pól (impuls 8/20 μs) Příklepový proud Iimp: 7 kA/pól (impuls 10/350 μs) Požadované zabezpečení: 32 A Maximální napětí Uc: 275 V~ Úroveň ochrany Up: 1,5 kV Optická signalizace přepálení vložky:ano Max. průřez připojovacích vodičů: 35 mm² Stupeň ochrany: IP20 Pracovní teplota: -30 °C ÷ +50 °C Normy: IEC 61643-1 Jak se chránit před prudkým nárůstem napětí? Omezovače přepětí, dříve nazývané bleskojistky, jsou zařízení, která byla navržena k ochraně elektrických zařízení před přepětím. Mohou vzniknout při zapínání nebo vypínání elektrických zařízení – tehdy se jim říká vnitřní – a v době atmosférických výbojů – pak se jim říká vnější přepětí. Přepěťové ochrany třídy T1T2 (B+C) 7 kA jsou určeny k ochraně napájecích sítí před účinky nebezpečných přepětí, a to jak spojovacích, tak indukovaných. Omezovače přepětí třídy T1T2 (B+C) a 7 kA lze použít jako první a druhý stupeň ochrany v patrových tabulích a podrozvaděčích, přesně v místech, kde je elektrická instalace zavedena do budovy. Zajišťují ochranu počítačů a domácích spotřebičů RTV a domácích spotřebičů. Každý chránič přepětí třídy T1T2 (B+C) má 7 kA speciální indikátor provozu a nevyžaduje instalaci odpojovacích tlumivek! Modulární chrániče VCX-L2-BC třídy T1 T2 jsou určeny k ochraně napájecích instalací NN před účinky indukovaného a spojovacího přepětí. Měly by být používány současně jako první a druhý stupeň ochrany v patrových tabulích, podrozvaděčích. Ochranné prvky by měly být namontovány na místech zavedení elektrické instalace do budovy. Zajišťují kompletní ochranu elektrických instalací a z nich napájených elektrických zařízení před provozem části bleskového proudu a jiným druhem přepětí. Snižují přepětí a přivádějí do země nárazové proudy pocházející z obou typů přepětí – přímého i nepřímého. Zároveň zajišťují dvoustupňovou úroveň ochrany. Použití modulárních přepěťových chráničů VCX-B+C třídy T1T2 nevyžaduje použití odpojovacích tlumičů. Zajišťují účinnou ochranu počítačů, RTV/AGD zařízení apod. Jsou vybaveny vizuálním indikátorem provozu (zelená – ochrana, červená – bez ochrany).
