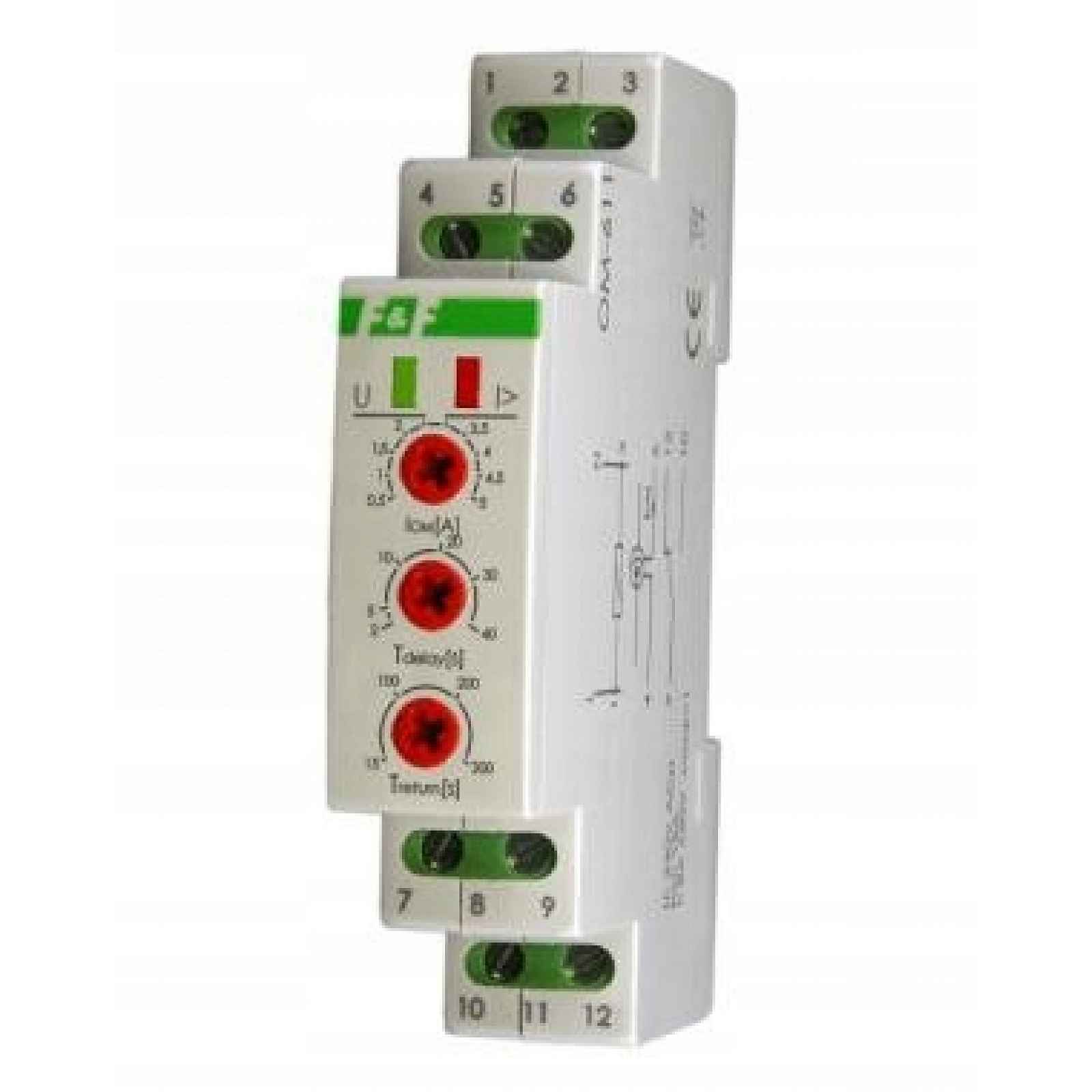

Omezovač odběru proudu OM-611 F&f
Omezovač spotřeby energie slouží k automatickému odpojení napájení elektrického obvodu v případě překročení stanovené hodnoty výkonu odebíraného přijímači v tomto obvodu. Celý popis ↓
Popis Omezovač odběru proudu OM-611 F&f
Omezovač příkonu OM-611S REGULOVANOU DOBOU PROVOZU A NÁVRATU.
Určení
Akce
Omezovač výkonu umožňuje napájení řízeného obvodu, pokud je celkový proud přijímačů v tomto obvodu nižší než nastavený proud Iwt na stupnici omezovače (položka kontaktu 5-8). Překročení nastaveného proudového prahu v kontrolovaném obvodu způsobí odpojení napájení tohoto obvodu po nastaveném čase (poloha kontaktu 5-7). Napájení se automaticky obnoví po nastavené době provozu. Pokud bude hodnota proudu v kontrolovaném obvodu stále vyšší než nastavená, dojde k opětovnému odpojení napájení obvodu.
Zobrazit celý popis
Relé je přizpůsobeno pro spolupráci s proudovým transformátorem, jehož vstup je začleněn do řízeného obvodu a výstup do měřících svorek OM, což umožňuje kontrolu obvodů s libovolnou zatížitelností a nastavení skutečného prahu provozu relé vyššího než 5A (Iwt). Rozsah měřeného proudu bude záviset například na převodovce převodovky. od 5A do 50A při převodovce 10:1.
Technické údaje
- napájení 230 V AC
- zatěžovací proud < 8A
- separovaný kontakt 1P
- práh provozu – nastavitelný 0,5÷5A
- hystereze 2%
- zpoždění provozu – nastavitelné 2÷40sec
- doba návratu napájení – nastavitelná 15÷300 sekund
- příkon 0,8 W
- pracovní teplota -25÷50°C
- přípojka šroubové svorky 2,5 mm²
- rozměry 1 modul (17,5 mm)
- montáž na 35 mm lištu
