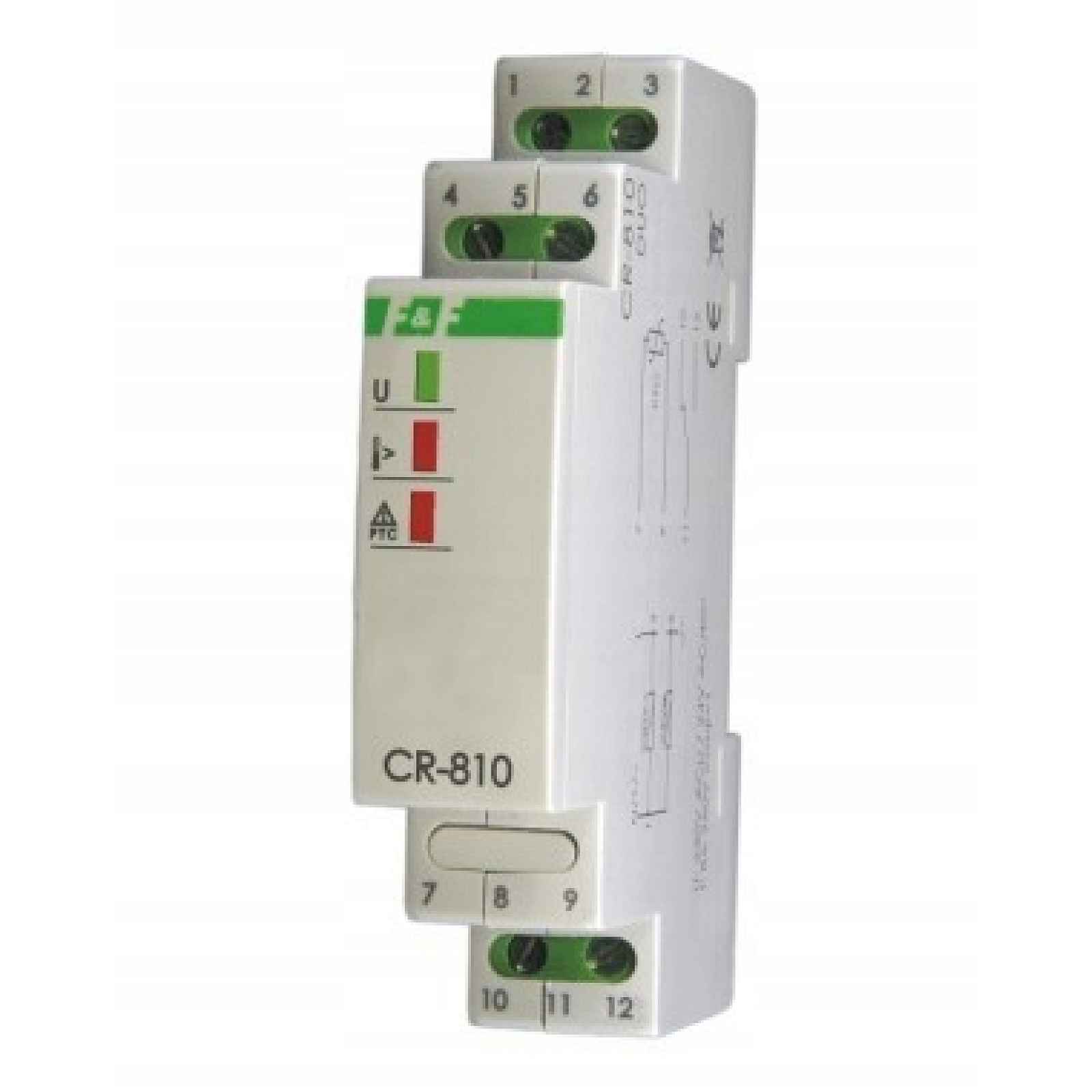

Odporový relé CR-810 Duo F&f

865 Kč
Skladem Do obchodu

Odporové (tepelné) relé slouží k ochraně elektrických zařízení před nežádoucím zvýšením teploty. pomocí termistorových senzorů PTC zapojených do série v množství 1-6 Ks Celý popis ↓

Parametry

Značka:

Popis Odporový relé CR-810 Duo F&f

Odporový relé CR-810 DUOOdporový relé Pro spolupráci s termistory PTC.

Určení

Akce

Správná funkce (kompaktní kontakty 11-12) je signalizována svícením zelené LED diody U (správné napájecí napětí, správná teplota). kontrolovaného zařízení, funkční obvod připojených senzorů PTC). Zvýšení teploty alespoň jeden ze senzorů nad jmenovitou hodnotu způsobuje zvýšení jeho odporu nad 3000Ω. Dochází k provozu relé (rozevření kontaktů 11-12).

Zobrazit celý popis

Zapnutí systému proběhne automaticky, pokud odpor smyčky senzorů PTC klesne pod hodnotu 1800Ω (snížení teploty). kontrolovaného zařízení). Kontakt výkonného relé se otevře také tehdy, když se odpor smyčky sníží na 70Ω, např. při zkratu vodičů senzoru PTC nebo při vypnutí napájecího napětí relé dojde k vypnutí.

Technické údaje

  • napájení 230 V AC a 24 V AC/DC
  • separovaný kontakt 1P
  • zatěžovací proud < 8A
  • odpor otevření kontaktů R>3000Ω, R< 70Ω
  • odpor uzavření kontaktů 110Ω
  • max. odpor senzorové smyčky
  • v chladném stavu R=1500Ω

LED signalizace napájení zelená

  • signalizace poruchy 2×LED červená
  • příkon 0,8 W
  • přípojka šroubové svorky 2,5 mm²
  • pracovní teplota -25÷50°C
  • rozměry 1 modul (18 mm)
  • montáž na 35 mm lištu
