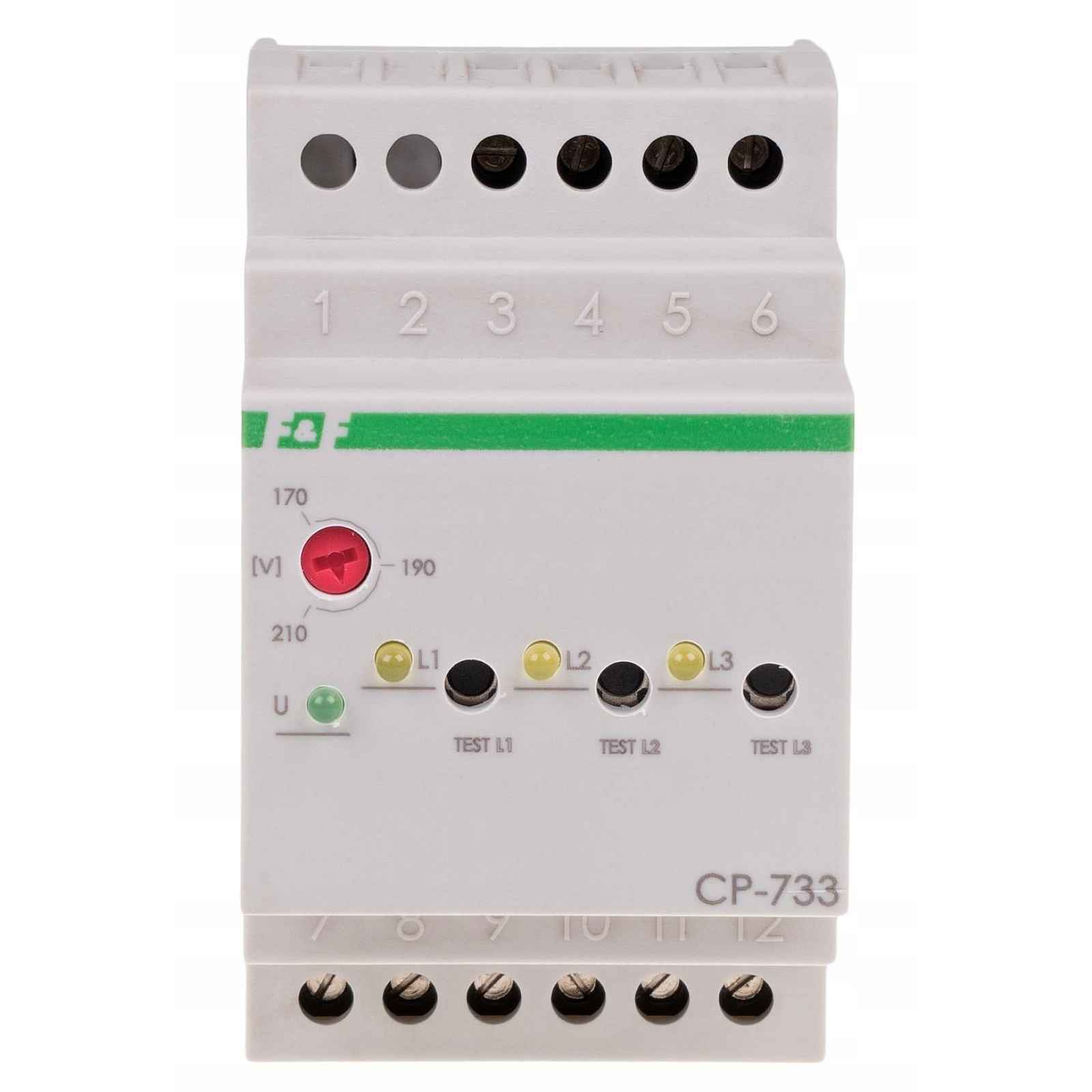

Napěťový relé CP-733 kontakt 3x1R
Napěťové relé CP-733 slouží ke kontrole napětí třífázové sítě a k ochraně jednofázového spotřebiče před následky poklesu napětí pod nastavenou hodnotu. Celý popis ↓
Popis Napěťový relé CP-733 kontakt 3x1R
Napěťové relé CP-733, kontakt 3x1RPODPĚŤOVÉ. Kontakt 3×1R.
Určení
Funkce
Napájení relé je signalizováno svícením zelené LED U. Správné napětí v síti je signalizováno svícením žluté LED L1, L2 a L3 v obvodu každé fáze (otevřené kontakty relé). Zánik napětí ve fázi nebo jeho pokles pod nastavenou prahovou hodnotu způsobí sepnutí kontaktu relé odpovídajícího této fázi (nesvítí žlutá LED v obvodu této fáze). Rozpojení kontaktu nastane automaticky po návratu napětí ve fázi nebo zvýšení napětí o 5V nad nastavenou prahovou hodnotu (tj. o hodnotu napěťové hystereze).
Zobrazit celý popis
TEST (simulace sepnutí)
Stisknutím momentálního tlačítka TEST v obvodu dané fáze způsobíme sepnutí kontaktu odpovídajícího této fázi po dobu držení tlačítka.
Technické údaje
- napájení 3×(50÷450V)+N
- zatěžovací proud 3×(< 8A)
- kontakt 3×separovaný 1R
- signalizace napájení LED zelená
- signalizace fází 3×LED žlutá
- prahová hodnota napětí - regulovatelná 170÷210V
- napěťová hystereze návratu 5V
- doba sepnutí 0,5 s
- doba návratu 1,5 s
- příkon 0,8W
- pracovní teplota -25÷50°C
- připojení šroubové svorky 2,5mm2
- rozměry 3 moduly (52,5mm)
- montáž na lištu 35mm
