Monostabilní přijímač RS-407 M

898 Kč
Skladem Do obchodu

Elektronické rádiové relé slouží k dálkovému ovládání vrat, rolet, osvětlení, vyzbrojování zabezpečovacích systémů apod. Systém dálkového ovládání se skládá z vysílače (dálkového ovladače) a přijímače (relé). Existuje možnost spolupráce více vysílačů s jedním přijímačem a jednoho vysílače s více přijímači. Celý popis ↓

Parametry

Značka:

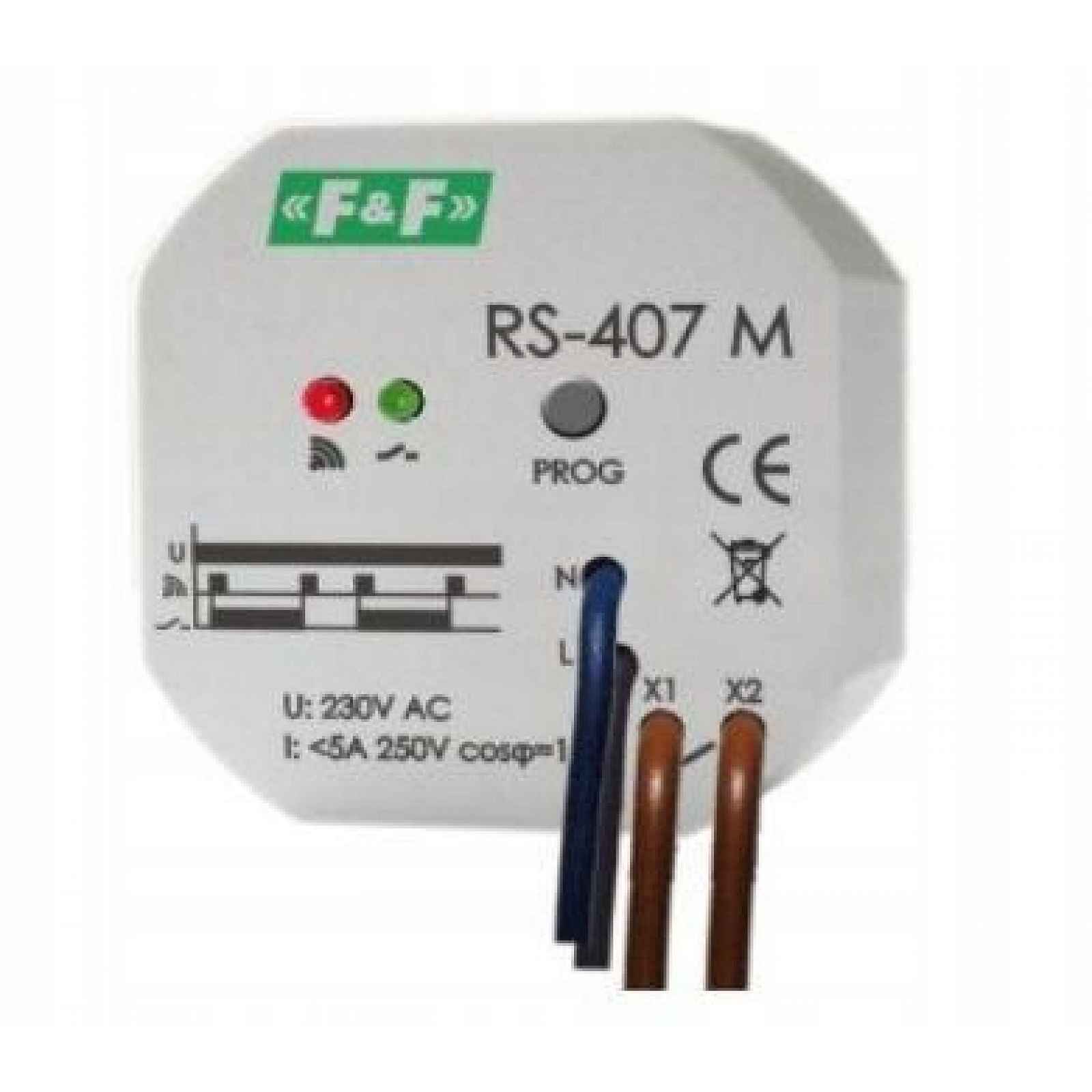

Popis Monostabilní přijímač RS-407 M

Monostabilní přijímač - RS-407 MUrčení

Přijímač RS-407M spolupracuje s specializovanými zařízeními výroby F&F: vysílači RS-P (pilot) a RS-N (podomítkový vysílač). Do paměti přijímače lze uložit až 32 dálkových ovladačů.

Akce

Impuls způsobený stisknutím tlačítka na dálkovém ovladači způsobí přenos kódovaného signálu do přijímače. Pilot má ochranu proti přerušení přenosu po uvolnění tlačítka. Díky tomu i nejkratší aktivace funkce způsobuje přenos celého rámce dat. Přenos dat z dálkového ovladače je signalizován blikáním červené LED diody na dálkovém ovladači. V okamžiku rozpoznání signálu přijímač zavře kontakt X1-X2 na dobu 1÷2 sekund (impuls).

Zobrazit celý popis

Dosah provozu systému je až 100 m (dosah provozu závisí na mnoha faktorech, mimo jiné na: povětrnostních podmínkách (vlhkost), charakteristice terénu (odrazu), výšce umístění přijímače a vysílače a na všech typech překážek, např. stěny).

POZOR! Před konečnou montáží přijímače proveďte testy.

Přijímač je vybaven tlačítkem PROG, které umožňuje propojení daného dálkového ovladače/tlačítka s přijímačem a vymazání paměti přijímače.

programování

Stisknutí a podržení tlačítka PROG >5 sekund způsobuje vstup do stavu programování. Po vstupu do režimu učení přijímač čeká na příchozí přenosy z dálkového ovladače (stisknutím vybraného tlačítka dálkového ovládání). Následuje ověření programu. Pokud tlačítko daného dálkového ovladače nebylo předem naprogramováno, dojde k zaznamenání identifikačních údajů. Během jedné otevřené programovací relace přijímače lze přiřadit více dálkových ovladačů. Krátké stisknutí tlačítka < 1 sekunda způsobuje ukončení stavu programování. Stisknutí a podržení tlačítka PROG >8 sekund způsobuje vymazání paměti. Po operaci vymazání z neprůchozí paměti jsou odstraněna všechna data dálkových ovladačů a poté je paměť formátována pro opakované programování.

Signalizace přijímače

LED červená

náhodně blikajícírežim přijímání dat
rychle blikajícívymazání paměti
Dlouhé blikánízapamatování si funkce (dálkového ovládání)
krátké blikánífunkce (dálkové ovládání) je již definovaná
3 blikáníplná paměť
dlouhé blikáníformátování paměti po zapnutí

červená, krátké blikání, test paměti po zapnutí

LED zelená

blikající každé 1 sekundurežim učení
Dlouhé blikáníaktivace výstupu

Technické údaje

  • napájení 230 V AC
  • proud zatížení < 5A
  • separovaný kontakt 1Z
  • LED červená signalizace příjmu / programování

LED signalizace stavu kontaktu zelená

  • příkon 0,8 W
  • pracovní teplota -25÷50°C
  • přípojka 4×LY 1mm², l=10cm
  • rozměry Ø55, h=13 mm
  • montáž do podomítkové krabice Ø60
