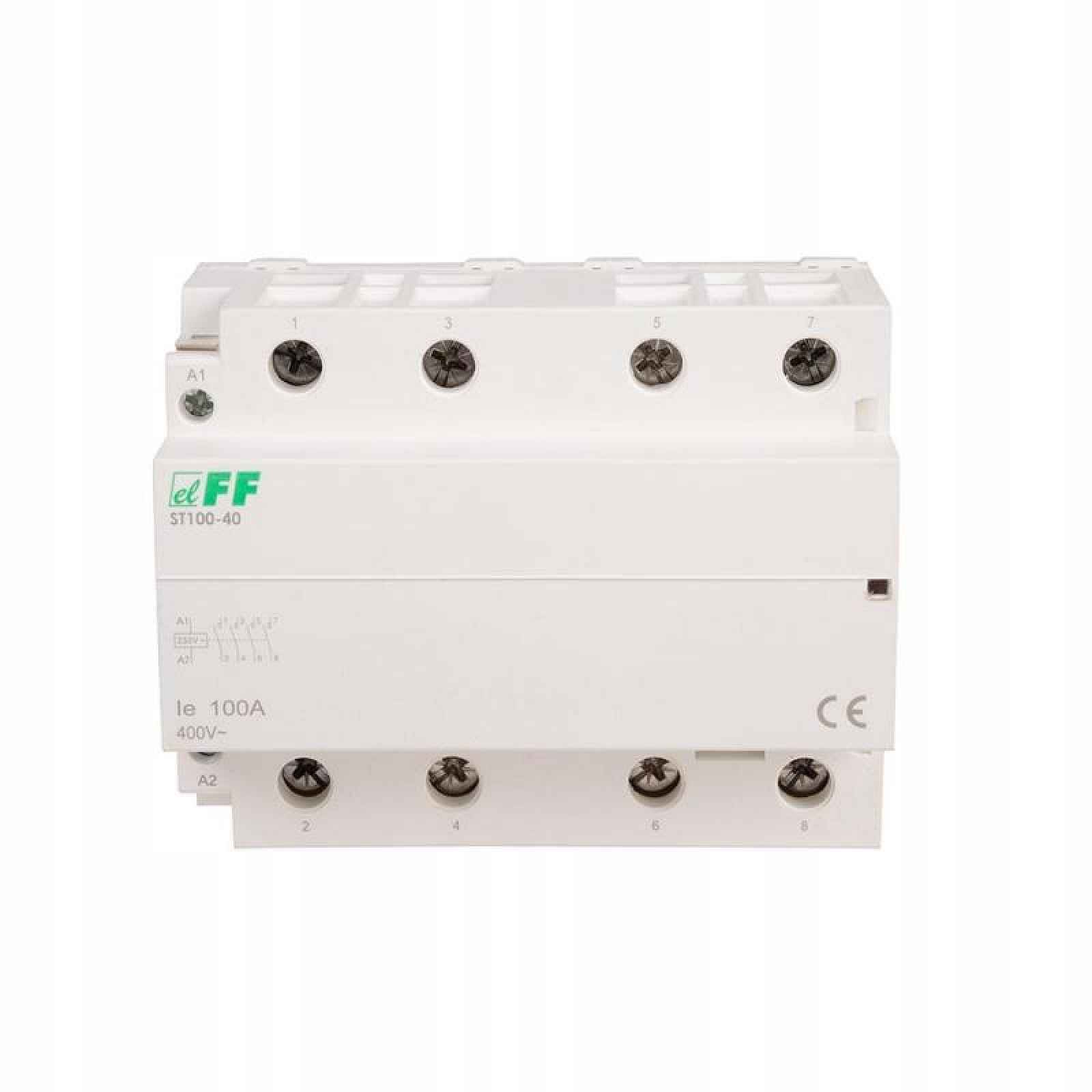

Modulární stykač 100A 4NO ST100-40 230V
Přidání napájecího napětí na cívku stykače způsobí přepnutí kontaktu. Stav zapnutí stykače je signalizován červenou značkou v okénku. Po výpadku napájecího napětí se kontakty vrátí do původní polohy. Celý popis ↓
Popis Modulární stykač 100A 4NO ST100-40 230V
Modulární stykač 100A 4NO - ST100-40 230VModulární stykač
Proud 100 A
Napětí 230 V AC.
Spínací výkon AC 1 38 kW
Spínací výkon AC 3 13 kW
Elektromagnetický stykač v modulárním pouzdře pro přímou montáž na 35 mm lištu.
Jak funguje stykač?
Technické údaje
Napájecí napětí cívky 230 V ACKonfigurace kontaktů 4×NOProud hlavních kolejí 100 ASpojovací výkon kat. AC1 (230 V) 38 kWSpojovací výkon kat. AC3 (230V) 13 kWModul 6Č. normy IEC 61095Elektrická spojovací životnost 1x10⁵Mechanická spojovací odolnost 1x10⁶Hmotnost 617 gŠroubové svorky 25 mm²Izolační napětí 4 kVPříkon 9 WPracovní teplota -25 ÷ 50 °CMontáž na 35 mm lištuStupeň ochrany
