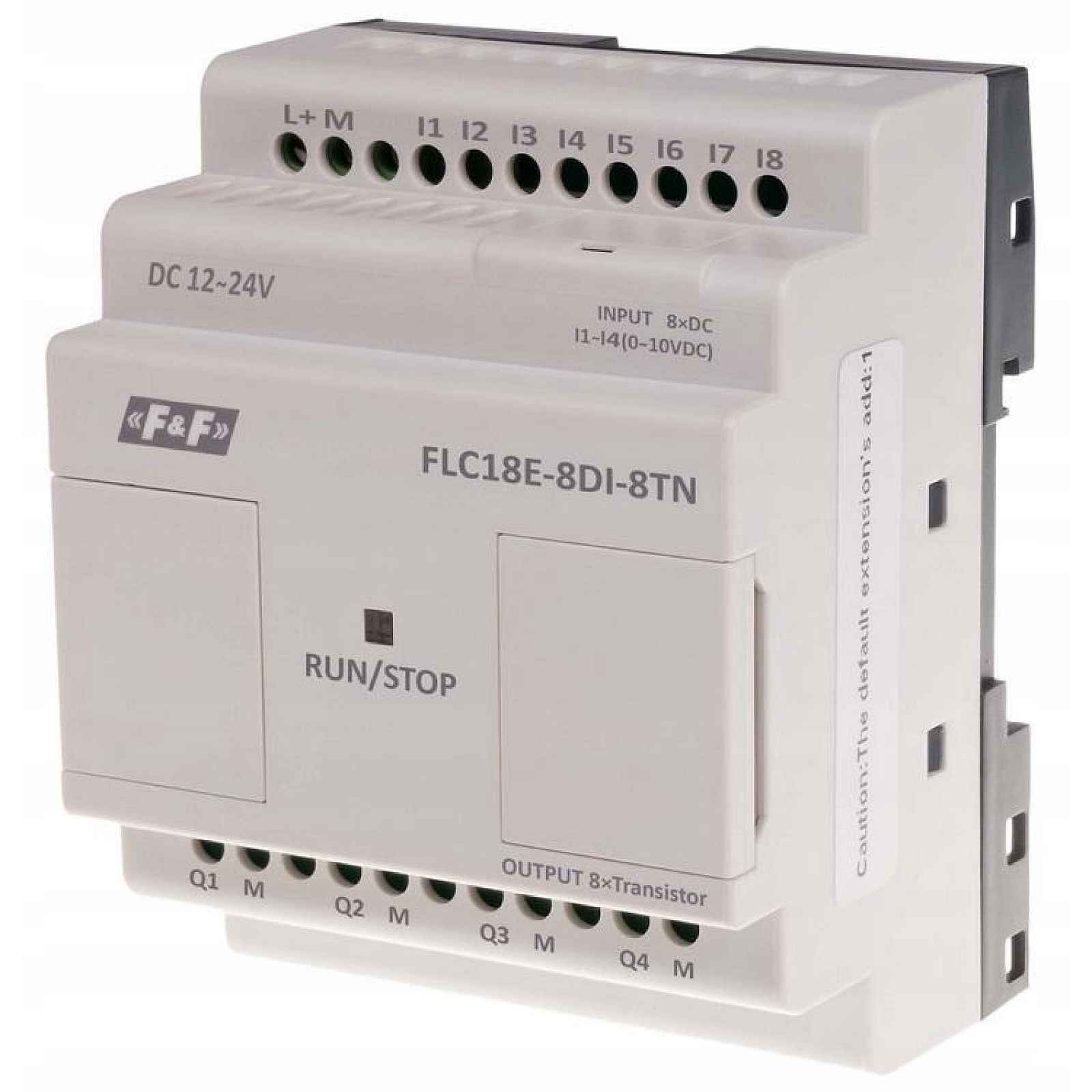

Modul rozšíření analogově-digitálních vstupů/výstupů FLC18E-8DI-8TN

4 734 Kč
Skladem Do obchodu

Modul rozšíření analogově-digitálních vstupů/výstupů - FLC18E-8DI-8TNModul pro rozšíření analogově-digitálních vstupů/výstupů. 12÷24V DC, 4xAI/DI+4xDI, 8x tranzistor (PNP 0,3A) Určení Celý popis ↓

Parametry

Značka:

Popis Modul rozšíření analogově-digitálních vstupů/výstupů FLC18E-8DI-8TN

FLC je univerzální, programovatelný logický ovladač, který dokáže ovládat prvky domácí a průmyslové elektrické instalace (např. kontrola osvětlení, ovládání rolet, zavlažování zahrady, ovládání jednoduchých strojů). Díky vestavěnému uživatelskému panelu nevyžaduje připojení k drahým externím panelům a zároveň poskytuje uživateli náhled a konfiguraci parametrů řídicího systému. Ovladač je vybaven pokročilými komunikačními rozhraními a umožňuje snadné připojení k profesionálním vizualizačním stanicím (pomocí protokolu Modbus).

Zobrazit celý popis

Programové nástroje

K programování ovladačů FLogic se používá bezplatný nástrojový software FLCLogic Soft. Aplikace umožňuje napsat program, otestovat ho pomocí simulátoru (bez připojení k ovladači), nahrát do ovladače a testovat hardware (náhled provozu skutečného zařízení s možností záznamu analogových a digitálních dat).

Technické údaje

  • napájení 12÷24 V DC
  • odolnost proti dočasnému výpadku napětí 5 ms
  • startovací proud 250 mA
  • výkon 3,5÷4 W
  • vstupy
  • celkový počet vstupů 8 (I1÷I8)
  • počet digitálních vstupů 8 (I1÷IC)
  • počet analogových vstupů 4 (I1÷I4) (0÷10 V DC)
  • rozsah vstupního napětí 0÷28,8 V DC
  • typ odporového vstupu
  • izolace mezi vstupem a napájením odpor
  • izolace mezi vchody chybí
  • rozsah měření 0÷10 V DC
  • maximální vstupní napětí 28,8 V DC
  • vstupní impedance 34÷72kΩ
  • rozlišení 9 Bit
  • přesnost při 25 °C 30 mV
  • přesnost při 55 °C 60 mV
  • počet výstupů 8 (Q1÷Q8)
  • typ výstupu tranzistor PNP
  • nepřetržitý proud, odporové zatížení 300 mA
  • nepřetržitý proud, indukční zatížení 30 V DC
  • pracovní napětí (AC) 650 mA
  • pracovní napětí (DC) 2 V
  • přípustný zatěžovací výkon 10 Hz
  • elektrická životnost, odporové zatížení 105 cyklů
  • mechanická trvanlivost 107 cyklů
  • rychlost přepínání (mechanická) 0,5 Hz
  • ochrana proti zkratu a přepětí chybí
  • počet funkčních bloků 1024
  • počet počítadel událostí (1÷ 99999999) 512
  • počet počítadel času (10 ms ÷ 99h 59 m) 512
  • počet digitálních vlajek 256
  • počet analogových registrů 256
  • počet regulátorů PI 30
  • počet matematických bloků 1024
  • počet obrazovek HMI 128
  • přesnost hodin RTC ±2 s/den
  • udržování RTC hodin 20 dní
  • trvanlivost programu 10 let
  • ochrana před ztrátou dat ANO
  • doba cyklu 0,6÷8 ms
  • doba zpracování jedné aplikace 100 ms
  • rozšiřující moduly 16
  • počet volných vstupů (4 Hz) 8
  • počet rychlých vstupů (60 kHz) 4
  • panel operátora ANO

RS232 ANO

  • komunikační protokol Modbus RTU/ASCII
  • panel HMI ANO
  • zabezpečení programu PIN, 4 číslice
  • pracovní teplota -20÷55°C
  • hmotnost 300 g
  • stupeň krytí IP20
  • spolupráce s moduly CPU FLC18-12DI-6R
