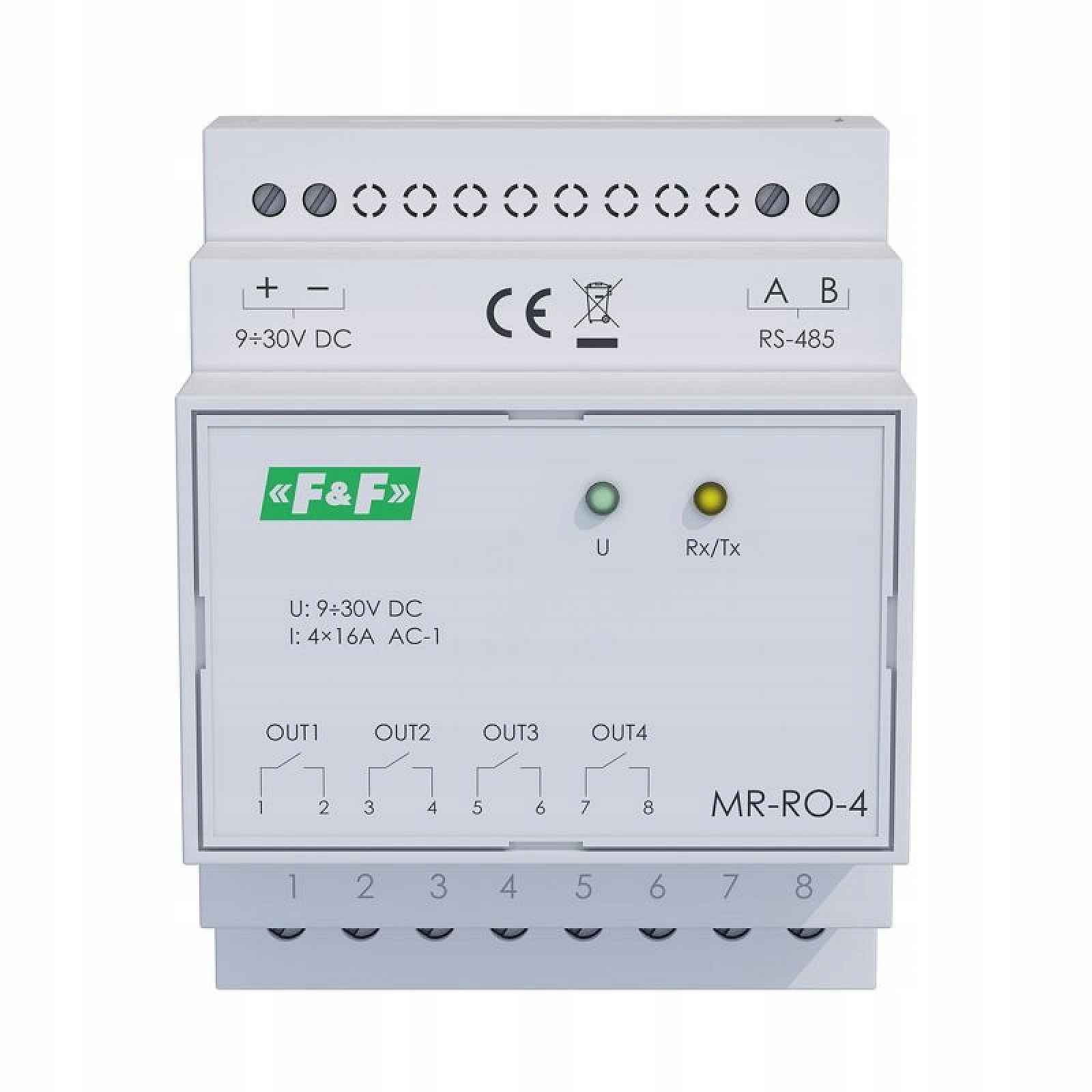

Modul reléových výstupů, ovladač MODBUS RTU, řídicí modul MAX-MR-RO-4Rozšiřující modul MR-RO-4 je vybaven čtyřmi nezávisle ovládanými reléovými výstupy (s oddělenými kontakty). Každý z těchto výstupů funguje autonomně podle zvoleného režimu a přiřazených parametrů. Konfigurace a monitorování stavu výstupů, nastavení provozních parametrů, všech komunikačních parametrů a výměny dat se provádí přes port RS-485 s využitím protokolu MODBUS RTU. Přítomnost napájecího napětí je signalizována rozsvícením zelené LED diody označené U. Správný přenos dat mezi modulem a jiným zařízením je indikován svícením žluté LED diody Tx.Funkce rozšiřujícího modulu reléových výstupů MR-RO-4:4 nezávislé výstupyovládání ON/OFFstatus výstupuMožnosti časového ovládání: opožděné zapnutí, opožděné zapnutí na nastavený čas, cyklický provoz ON/OFF, cyklický provoz OFF/ONpaměť stavu po výpadku napájeníAutostart pro časové funkcečas posledního zapnutí výstupupočet výstupních přípojekpočet provedených cyklů pro časové funkceREŽIMY PROVOZU0. ON/OFF (zapnutí/vypnutí)1. Zpožděné zapnutí2. Připojení na nastavenou dobu3. Zpožděné zapnutí na nastavenou dobu4. Cyklus OFF/ON5. Cyklus ON/OFFPAMĚŤ STAVU A AUTOSTARTPro každý z výstupů je možné aktivovat speciální funkce paměti stavu a automatického spuštění.Technická specifikaceObecné údajeIndex: MAX-MR-RO-4Napájecí napětí: 9÷30 V DCMaximální zatěžovací proud AC-1: 16 AVýkonný prvek: 4 x reléKonfigurace kontaktů: 4 x NEOddělení kontaktu: ANOSděleníPorty: RS-485Komunikační protokol: MODBUS RTUTyp práce: SLAVERychlost – nastavitelná: 1200÷115200 bit/sDatové bity: 8Slitinové bity: 1 / 1.5 / 2Párové bity: EVEN / ODD / NONEAdresa: 1÷247Konektory a napájeníPřipojení: šroubové svorky 4,0 mm²Utahovací moment: 0,5 NmSpotřeba energie: 1 WPracovní podmínkyPracovní teplota: -20÷50 °CRozměry: 4 moduly (70 mm)Montáž: na 35 mm lištuStupeň ochrany: IP20Resetování nastavení komunikace:Konfigurace MBProgram umožňuje testovací čtení hodnot a nastavení komunikačních a konfiguračních parametrů modulu. Komunikace modulu s PC pomocí převodníku USB CN-USB-485. Program je zdarma.
