Mikroprocesorový časový relé REV-201MPřevodník má dva kanály. Každý z nich může pracovat v jednom ze čtyř algoritmů práce vybraných uživatelem: relé se zpožděním zapnutí; impulsní relé; cyklické relé; ovládacího relé Algoritmus je nastaven změnou polohy přepínačů A. Vhodné schéma připojení umožňuje: Celý popis ↓
Popis Mikroprocesorový časový relé REV-201M Novatek Electro
nezávislý provoz kanálů (časové zpoždění je odpočítáváno od okamžiku přivedení napájení na konkrétní kanál);
paralelní provoz kanálů (dva kanály jsou napájeny současně).
Regulace časových rozsahů se provádí pomocí dvojice potenciometrů a sady přepínačů rozsahu regulace zvlášť pro každý z kanálů.

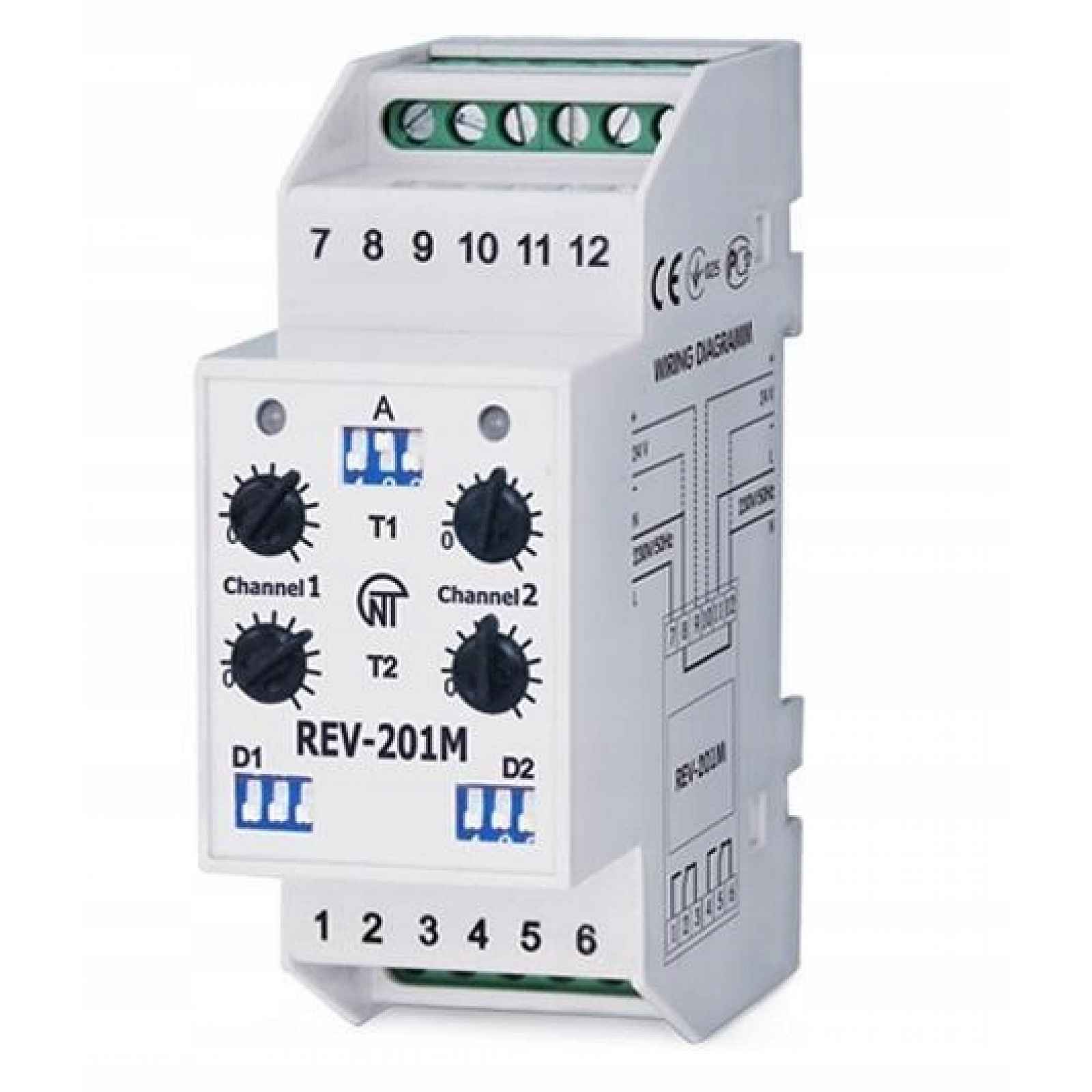

Pro každý kanál je na předním panelu namontována dvoubarevná LED dioda s následujícím algoritmem:
| zelené svícení | přítomnost napětí na kanálu; |
| červené svícení | zapnuto relé pro kontrolu zatížení. |
Každý kanál má na výstupu jeden rozpínací kontakt a jeden spínací kontakt.
Napájecí obvod je galvanicky oddělen od výstupních obvodů.
