Měřicí převodník MB-3l-1 Ff

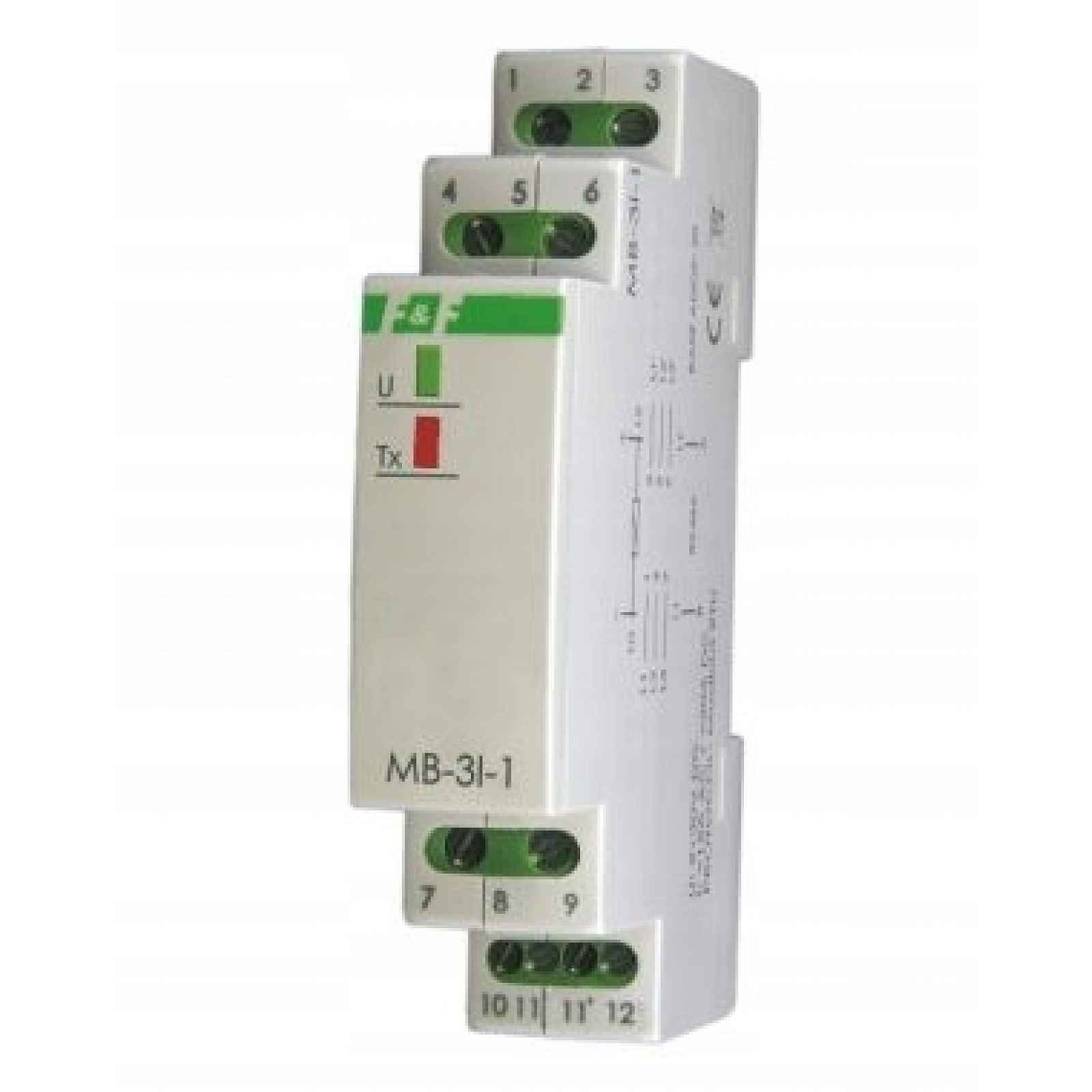

Měřicí převodník MB-3l-1 FF Kód: MAX-MB-3I-1-15A Č.: 5908312595373 Výrobce: F&F Určení Převodník MB-3I-1 je určen k měření intenzity střídavého nebo stejnosměrného proudu a výměně dat pomocí portu RS485 podle protokolu MODBUS RTU. Akce Modul provádí nepřetržité měření intenzity proudu protékajícího přes měřicí vstupy. Hodnoty vstupních proudů lze odečíst přes port RS485 pomocí komunikačního protokolu MODBUS RTU. Všechny parametry komunikace a výměny dat jsou nastaveny z výroby. Výjimkou je síťová adresa modulu, kterou nastavujeme pomocí vícepolohového přepínače umístěného pod čelní fasádou modulu. Zapnutí napájecího napětí je signalizováno LED světlem zelené U. Správná výměna dat mezi modulem a druhým zařízením je signalizována LED světlem žluté Tx. Převodník měří efektivní hodnotu proudu TrueRMS, což zaručuje vysokou přesnost měření i při deformovaných průběhech. Parametry protokolu MODBUS RTU protokol MODBUS RTU režim provozu SLAVE nastavení portu Počet bitů za sekundu: 9600 datové bity: 8 pára: žádná Startovací bity: 1 stopové bity: 2 rozsah síťových adres 20÷29 kódy příkazů 4: Čtení všech nebo více registrů vstupních hodnot (0×04 – Read Input Register) 17: Čtení ID (0x11 – Report Slave ID) maximální frekvence dotazování 15 Hz Parametry registrů adresa popis, rozkaz typ atr 1000 hodnota proudu kanálu 1 (L1) 04 int read 1001 hodnota proudu kanálu 2 (L2) 04 int read 1002 hodnota proudu kanálu 3 (L3) 04 int read Hodnota jednoho registru je 16bitové číslo, které zobrazuje hodnotu měřeného napětí se znaménkem +/-. Nejstarší bit označuje znak čísla: 0 – kladné číslo; 1 záporné číslo. Rozsah hodnot čísel v registru je v rozmezí -32768÷+32768. vstupní hodnoty proudů se zapisují do registrů ve formě celkových násobků čísel 0,1 A (např. hodnota registru 103 odpovídá intenzitě proudu o hodnotě 10,3 A). Technické údaje napájecí napětí 9÷30 V DC maximální odběr proudu 50 mA rozsah měření TrueRMS MB-3I-1 5A: proud 5A AC napětí 285 V AC / 400 V DC max. proud Iin 10A MB-3I-1 15A: proud 0÷14,14A AC / 0÷20A DC napětí 285 V AC / 400 V DC max. proud Iin 18A AC / 24A DC chyba měření 0,5% přesnost čtení registru 0,1A vzorkovací frekvence 10 Hz průrazné napětí WE->WY 2,1 kV chyba zpracování ± 0,5% vzorkovací frekvence 10 Hz port RS485 komunikační protokol MODBUS RTU pracovní teplota -20°C÷+50°С přípojka šroubové svorky 2,5 mm² rozměry 1 modul (18 mm) montáž na lištu TH-35 stupeň krytí IP20
