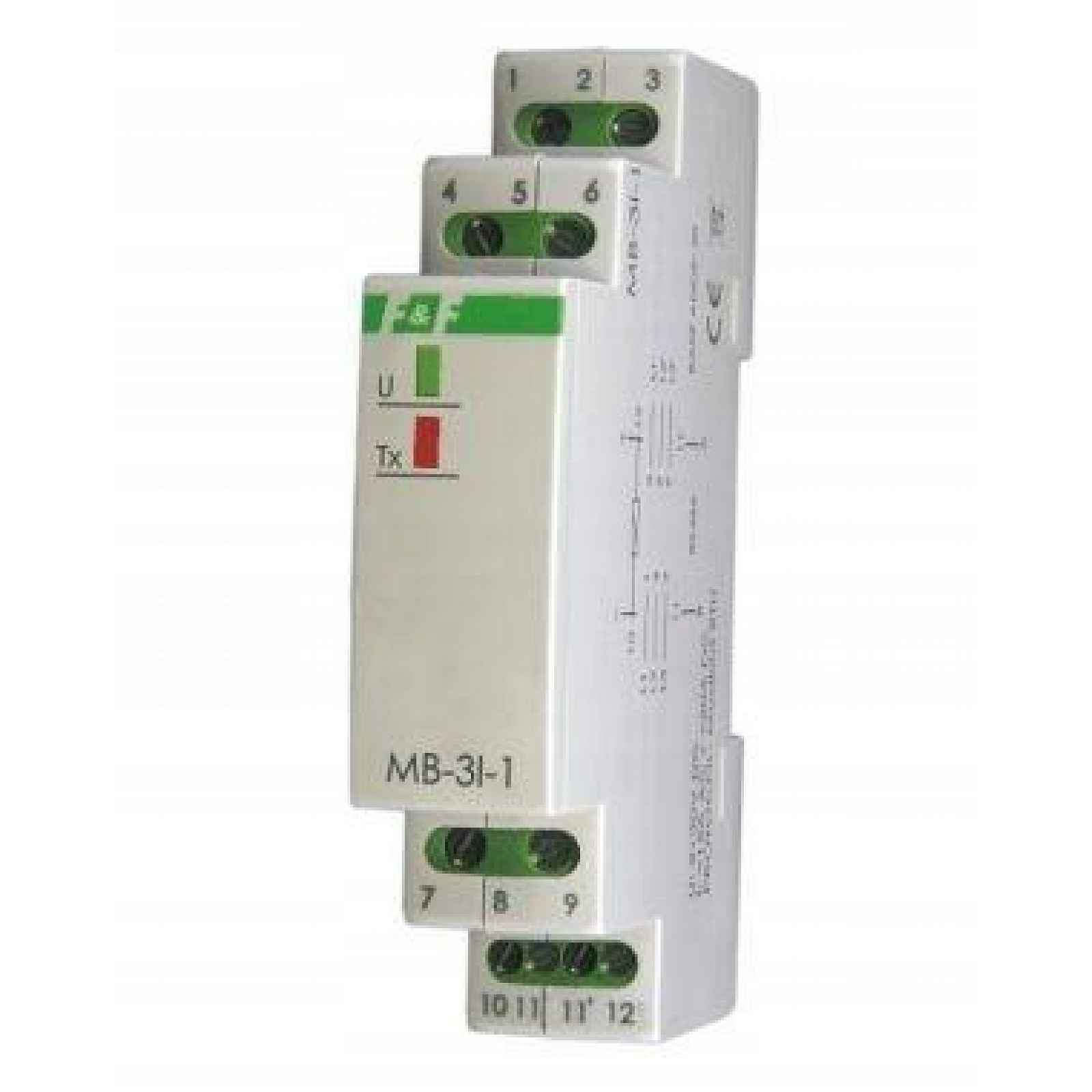

Měřicí převodník MB-3l-1 5A
Převodník MB-3I-1 je určen k měření intenzity střídavého nebo stejnosměrného proudu a výměně dat pomocí portu RS485 podle protokolu MODBUS RTU. Celý popis ↓
Popis Měřicí převodník MB-3l-1 5A
Měřicí převodník MB-3l-1 5AUrčení
Účinkuje
Modul provádí nepřetržité měření intenzity proudu protékajícího přes měřicí vstupy. Hodnoty vstupních proudů lze odečíst přes port RS485 pomocí komunikačního protokolu MODBUS RTU. Všechny parametry komunikace a výměny dat jsou nastaveny z výroby. Výjimkou je síťová adresa modulu, kterou nastavujeme pomocí vícepolohového přepínače umístěného pod čelní fasádou modulu. Zapnutí napájecího napětí je signalizováno LED světlem zelené U. Správná výměna dat mezi modulem a druhým zařízením je signalizována LED světlem žluté Tx.
Zobrazit celý popis
Převodník měří efektivní hodnotu proudu TrueRMS, což zaručuje vysokou přesnost měření i při deformovaných průběhech.
Parametry protokolu MODBUS RTU
protokol MODBUS RTUrežim provozu SLAVEnastavení portu Počet bitů za sekundu: 9600datové bity: 8pára: žádnástartovní bity: 1stopové bity: 2rozsah síťových adres 20÷29kódy příkazů 4: Čtení všech nebo více registrů vstupních hodnot(0×04 – Read Input Register)17: Čtení ID(0x11 – Report Slave ID)maximální frekvence dotazování 15 Hz
Parametry registrů
adresa popis, rozkaz typ atr1000 hodnota proudu kanálu 1 (L1) 04 int read1001 hodnota proudu kanálu 2 (L2) 04 int read1002 hodnota proudu kanálu 3 (L3) 04 int readHodnota jednoho registru je 16bitové číslo, které zobrazuje hodnotu měřeného napětí se znaménkem +/-. Nejstarší bit označuje znak čísla: 0 – kladné číslo; 1 záporné číslo. Rozsah hodnot čísel v registru je v rozmezí -32768÷+32768.vstupní hodnoty proudů se zapisují do registrů ve formě celkových násobků čísel 0,1 A (např. hodnota registru 103 odpovídá intenzitě proudu o hodnotě 10,3 A).
Technické údaje
napájecí napětí 9÷30 V DCmaximální odběr proudu 50 mArozsah měření TrueRMSMB-3I-1 5A: proud 5A ACnapětí 285 V AC / 400 V DCmax. proud Iin 10Achyba měření 0,5%přesnost čtení registru 0,1Avzorkovací frekvence 10 Hzprůrazné napětí WE->WY 2,1 kVchyba zpracování ± 0,5%vzorkovací frekvence 10 Hzport RS485komunikační protokol MODBUS RTUpracovní teplota -20°C÷+50°Сpřípojka šroubové svorky 2,5 mm²rozměry 1 modul (18 mm)montáž na lištu TH-35stupeň krytí IP20
