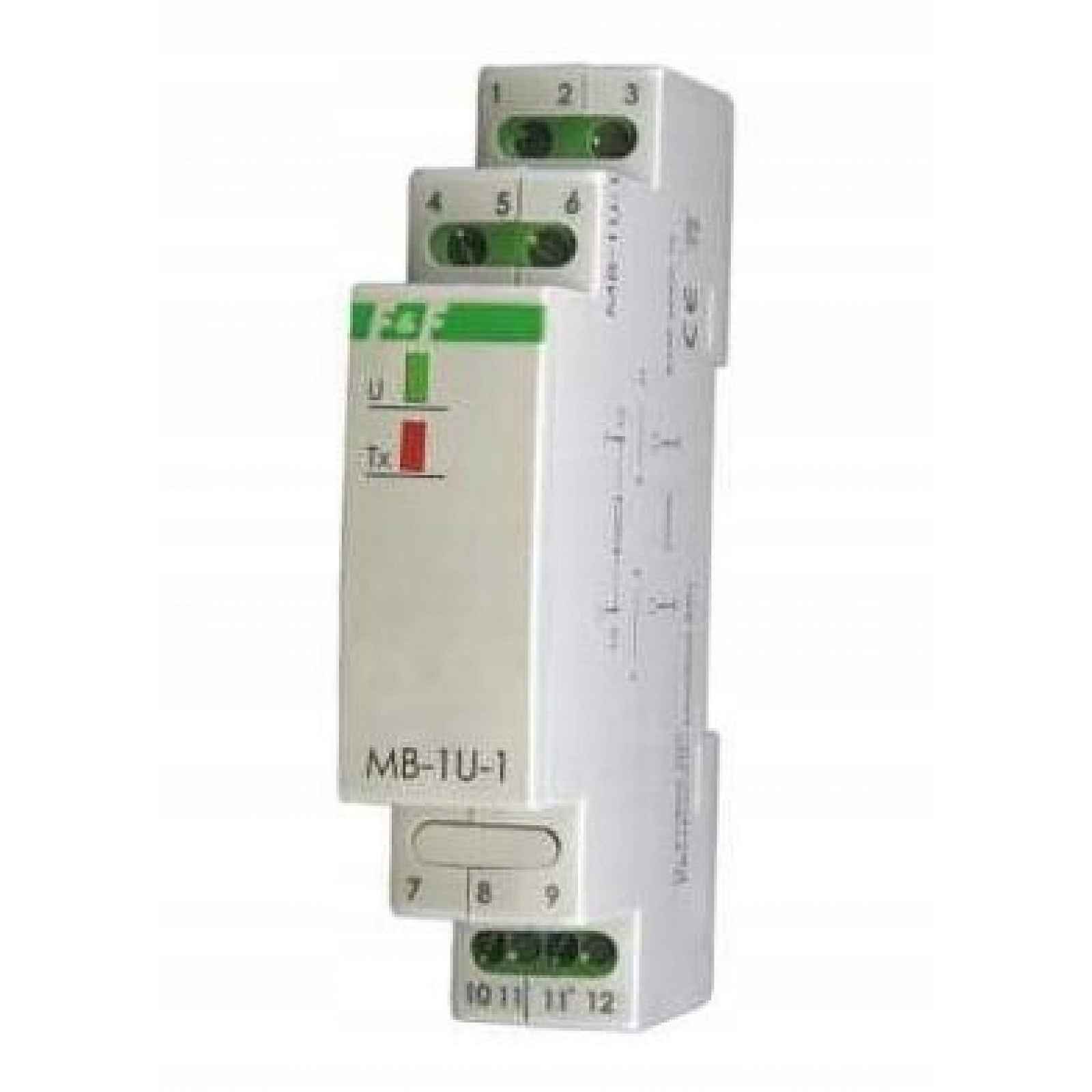

Měřicí převodník MB-1U-1 Ff
Převodník MB-1U-1 je určen pro měření napětí a výměnu dat pomocí portu RS485 podle protokolu MODBUS RTU. Celý popis ↓
Popis Měřicí převodník MB-1U-1 Ff
- Měřicí převodník MB-1U-1 FF
- Kód: MAX-MB-1U-1
- Č.: 5908312595328
- Výrobce: F&F
- Určení
Akce
Modul provádí nepřetržité měření vstupního napětí (střídavého proudu nebo stejnosměrného napěťového obvodu). Hodnotu vstupního napětí lze přečíst přes port RS485 pomocí komunikačního protokolu MODBUS RTU. Všechny parametry komunikace a výměny dat jsou nastaveny z výroby. Výjimkou je síťová adresa modulu, kterou nastavujeme pomocí vícepolohového přepínače umístěného pod čelní fasádou modulu. Zapnutí napájecího napětí je signalizováno LED světlem zelené U. Správná výměna dat mezi modulem a druhým zařízením je signalizována LED světlem žluté Tx.
Zobrazit celý popis
Převodník měří efektivní hodnotu napětí TrueRMS, což zaručuje vysokou přesnost měření i při deformovaných průběhech.
Parametry protokolu MODBUS RTU
- komunikační parametry
- protokol MODBUS RTU
- režim provozu SLAVE
nastavení portu Počet bitů za sekundu: 9600
| datové bity | 8 |
| pára | žádná |
| Startovací bity | 1 |
| stopové bity | 2 |
- rozsah síťových adres 10÷19
- kódy příkazů 4: Čtení všech nebo více registrů vstupních hodnot
- (0×04 – Read Input Register)
- 17: Čtení ID
- (0x11 – Report Slave ID)
- maximální frekvence dotazování 15 Hz
Parametry registrů
adresa popis, rozkaz typ atr
1000 čtení hodnot měřeného napětí 04 int read
Hodnota registru je 16bitové číslo, které zobrazuje hodnotu měřeného napětí se znaménkem +/-. Nejstarší bit označuje znak čísla: 0 – kladné číslo; 1 – záporné číslo. Rozsah hodnot čísel v registru je v rozmezí -32768÷+32768.
Hodnoty vstupního napětí se zapisují do registru ve formě celkového násobného čísla 1 (např. hodnota registru 230 odpovídá napětí 230 V).
Měřicí kanál je galvanicky oddělen od napájecího vstupu převodníku a komunikačního portu RS-485. Port RS-485 není oddělen od napájecího napětí.
Technické údaje
- napájecí napětí 9÷30 V DC
- maximální odběr proudu 50 mA
- rozsah měření TrueRMS
AC napětí 0÷285V
- napětí DC 0÷400V
- chyba měření 0,5%
- přesnost čtení registru 1V
- průrazové napětí WE->WY 3kV
- chyba zpracování ± 0,5%
- vzorkovací frekvence 10 Hz
- port RS485
- komunikační protokol MODBUS RTU
- pracovní teplota -20°C÷+50°С
- přípojka šroubové svorky 2,5 mm²
- rozměry 1 modul (18 mm)
- montáž na lištu TH-35
- stupeň krytí IP20
