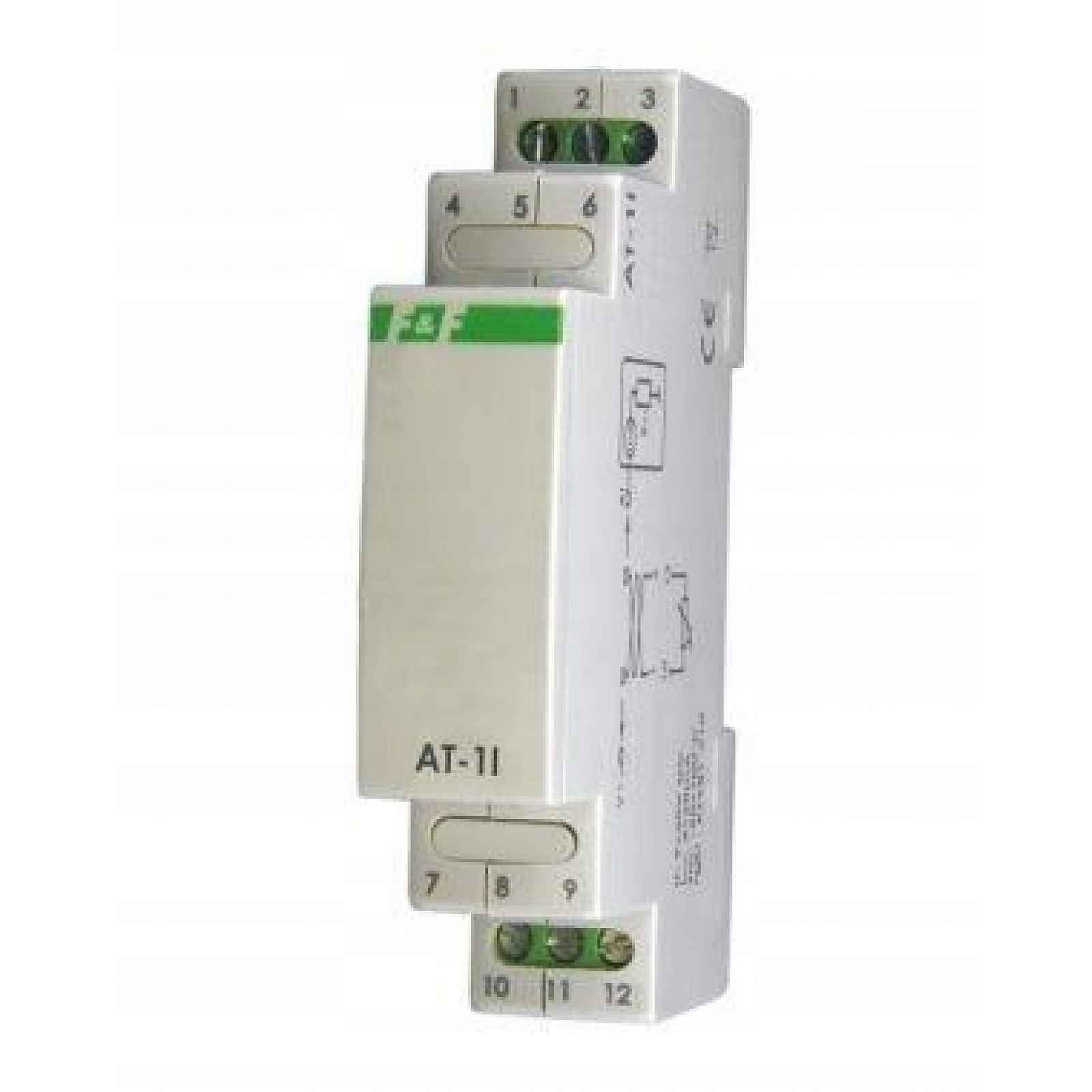

Měřicí převodník AT-1I
Převodník AT-1I je určen k měření teploty pomocí externího teplotního senzoru a přeměně měřené velikosti na unifikovaný analogový výstupní proudový signál v rozsahu 4÷20 mA. Celý popis ↓
Popis Měřicí převodník AT-1I
Měřicí převodník AT-1IUrčení
Akce
Převodník AT-1I neustále přeměňuje odpor externího teplotního senzoru na výstupní signál stejnosměrného proudu v rozsahu 4÷20 mA. V důsledku přeměny se na výstupu objeví proud úměrný teplotě prostředí, ve kterém se nachází teplotní senzor.
Převodník spolupracuje s odporovým teplotním senzorem typu KTY81-210 (nebo analogickým).
Sondy teploty výroby F&F: sonda RT nebo sonda RT823. Sondy jsou k dispozici samostatně.
Výstupní signál modulu je chráněn filtrem proti rušení, který eliminuje síťové rušení, které má vliv na přesnost přenášeného signálu. To umožňuje použití signálních kabelů o délce až 300 m.
Zobrazit celý popis
Technické údaje
- napájecí napětí 9÷30 V DC
- rozsah měření -50°С÷+100°С
- maximální chyba měření ±1,5°С
- výstupní proud 4÷20mA
- teplotní senzor KTY81-210
- teplotní sonda
- -50÷60°C RT
- 60÷100°C RT823
- pracovní teplota –40°С÷+85°С
- přípojka šroubové svorky 2,5 mm²
- rozměry 1 modul (18 mm)
- montáž na lištu TH-35
- stupeň krytí IP20
