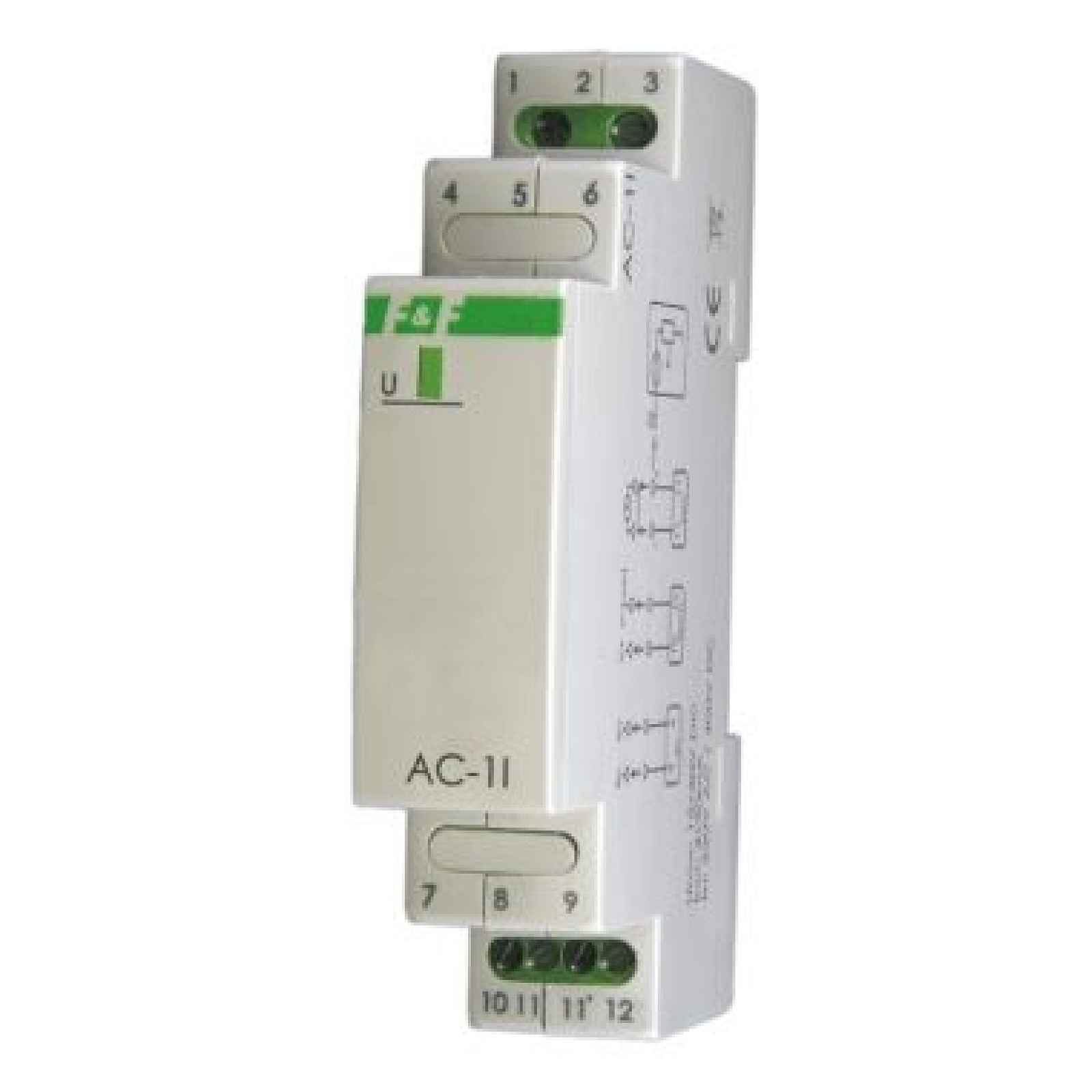

Měřicí převodník AC-1l 15A Ff
Modul AC-1I je určen k měření intenzity střídavého nebo stejnosměrného proudu a přeměně měřené velikosti na unifikovaný analogový výstupní proudový signál v rozsahu 4÷20 mA. Celý popis ↓
Popis Měřicí převodník AC-1l 15A Ff
- Měřicí převodník AC-1l 15A FF
- Kód: MAX-AC-1I-15A
- Č.: 5908312595250
- Výrobce: F&F
- Určení
Akce
Převodník provádí nepřetržité měření intenzity proudu protékajícího přes měřicí vstup Iin. Naměřená hodnota proudu je úměrně přeměněna na výstupní signál stejnosměrného proudu Iout v rozsahu 4÷20 mA.
Převodník měří efektivní hodnotu proudu TrueRMS, což zaručuje vysokou přesnost měření i při deformovaných průběhech.
Výstupní signál modulu je chráněn filtrem proti rušení, který eliminuje síťové rušení, které má vliv na přesnost přenášeného signálu. To umožňuje použití signálních kabelů o délce až 300 m.
Zobrazit celý popis
Technické údaje
- napájecí napětí 9÷30 V DC
- rozsah měření TrueRMS
- AC-1I 5A: proud
- napětí 0÷5A AC
- < 285 V AC
- AC-1I 15A: proud
- napětí 0÷14,14A AC / 0÷20A DC
- < 285 V AC / < 400 V DC
- maximální chyba měření ±0,2A
- max. vstupní zatěžovací proud V
- AC-1I 5A
AC-1I 15A
- 10A AC
- 18A AC / 24A DC
- přípustné přetížení 100 A/100 M
- výstupní proud 4÷20mA
- délka kabelu vyj. signálního 300 m
- průrazné napětí WE->WY 2,1 kV
- chyba zpracování ± 0,5%
- příkon 0,8 W
- pracovní teplota -20°С÷+50°С
- přípojka šroubové svorky 2,5 mm²
- rozměry 1 modul (18 mm)
- montáž na lištu TH-35
- stupeň krytí IP20
