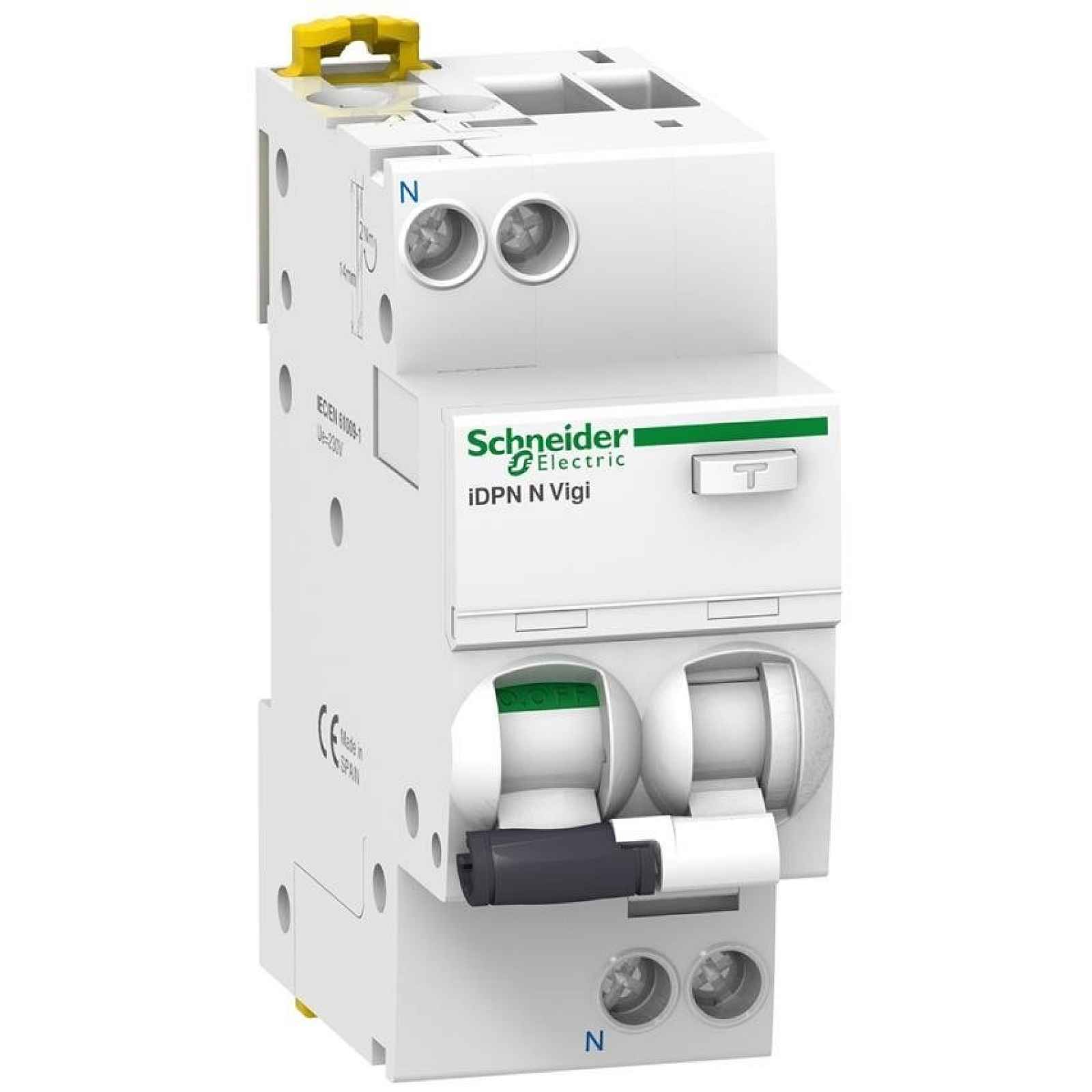

Kombinovaný vypínač 1P+N B 16A 30mA Ac A9D55616 Schneider Electric

Schneider Electric Kombinovaný spínač Acti9 iDPNNVigi-B16-30-AC B 16A 1N-pólový 30 mA typ AC, A9D55616 Základní parametry [In] jmenovitý proud: 16 A Řada produktů: iDPN Vigi charakteristika: B počet chráněných pólů: 1 typ sítě: střídavý proud (AC) typ proudové ochrany: typ AC citlivost na svodový proud: 30 mA Typ výrobku nebo součásti: proudový chránič s nadproudovou ochranou (RCBO) Název produktu: Acti 9 iDPN Vigi řada produktů: Acti 9 zpoždění proudové ochrany: okamžité vypínací schopnost: 6000 A Icn při 220...240 V střídavý proud (AC) 50 Hz podle EN/IEC 6100921 izolační funkce: ano podle EN/IEC 609472 Popis pólů: 1P + N neutrální poloha: LEVÁ zkrácený název zařízení: iDPN N Vigi technologie spouště: termomagnetická Doplňkové parametry [Ics] jmenovitý provozní vypínací proud: 6000 A 100 % Icn při 220...240 V střídavý proud (AC) 50 Hz podle EN/IEC 6100921 výška: 85 mm indikace polohy kontaktu: ano proudová ochrana: integrovaná popis možnosti blokování: zařízení pro blokování visacím zámkem přípojky svorek: jedna svorka nahoru nebo dolů116 mm² tuhá přípojky svorek: jedna svorka nahoru nebo dolů110 mm² flexibilní Připojení svorky: jednotná svorka nahoru nebo dolů110 mm² flexibilní s pouzdrem montážní základna: DIN lišta umístění zařízení v systému: odchod šířka v modulech 9 mm: 4 třída omezení: 3 podle EN/IEC 6100921 Přizpůsobení spojovacím lištám a rozvodným blokům: nahoru nebo dolů: ano Hmotnost výrobku: 125 g délka izolovaného úseku: 15 mm pro horní nebo spodní spojení typ ovládání: páka technologie spouštění proudového diferenciálu: nezávislá na napětí Jmenovité izolační napětí [Ui] : 400 V střídavý proud (AC) 50 Hz způsob montáže: zacvakávací elektrická životnost: 20000 cyklů Jmenovitá schopnost zapínání a vypínání: Idm 6000 A při 220...240 V střídavý proud (AC) 50 Hz podle EN/IEC 6100921 mechanická životnost: 20000 cyklů Kód kompatibility: iDPN místní signalizace: ZAP, VYP, osvobození v důsledku zkratu jmenovité odolné rázové napětí [Uimp] : 4 kV barva: bílá Šířka: 36 mm Segment trhu: obytné budovy Segment trhu: malé komerční objekty hloubka: 73 mm Utahovací moment: 22 N. m nahoru nebo dolů [Ue] jmenovité spínací napětí: 220...240 V střídavý proud (AC) 50 Hz hranice magnetického spouštění: 3...5 x In Pracovní prostředí tropikalizace: 2 podle IEC 600681 Normy: EN/IEC 6100921 certifikace produktu: VDE certifikace produktu: GOST elektromagnetická kompatibilita: 8/20 µs odolný impuls, 250 A podle EN/IEC 6100921 stupeň krytí IP: IP20 podle IEC 60529 stupeň krytí IP: IP40 (modulární pouzdro) podle IEC 60529 stupeň znečištění: 3 Okolní teplota pro skladování: 4085 °C kategorie přepětí: III podle IEC 60364 relativní vlhkost: 9595 % při 5555 °C Schneider Electric Kombinovaný spínač Acti9 řady iDPN N Vigi s referenčním číslem A9D55616 1P + N Jmenovitý proud – 16A charakteristika B typ proudové ochrany – typ AC citlivost na proud – 30 mA Zkratová pevnost 6 kA při 220...240 V AC 50 Hz podle EN/IEC 61009-2-1 zpoždění proudové ochrany – okamžité poskytuje ochranu před zkratem, přetížením, úrazem elektrickým proudem nepřímým kontaktem a nebezpečím požáru lokální signalizace – indikátor zemního zkratu na přední stěně umožňuje rychlé identifikování typu závady elektrická odolnost až 20000 cyklů mechanická odolnost až 20000 cyklů Jmenovité spínací napětí [Ue] – 220...240 V AC 50 Hz jmenovité izolační napětí [Ui] – 400 V AC 50 Hz jmenovité odolné rázové napětí [Uimp] – 4 kV frekvence sítě – 50 Hz montážní základna – DIN lišta šířka v modulech 9 mm – 4 barva výrobku – bílá RAL9003 šířka: 36 mm výška 85 mm hloubka 73 mm hmotnost 125 g IP20 a IP40 podle normy IEC 60529 provozní teplota se pohybuje od -5 °C do 60 °C teplota skladování se pohybuje od -40 °C do 85 °C" Nadproudové spínače s proudovým členem iDPN Vigi zajišťují plnou ochranu přijímacího obvodu (při nadproudu a poškození izolace): ochrana před úrazem při přímém dotyku (30 mA), ochrana před úrazem při nepřímém dotyku (300 mA), ochrana zařízení před možným požárem (300 mA). Modulární zařízení Acti 9 Schneider Electric stanovuje nejvyšší standardy v oblasti bezpečnosti
