Jednokanálový Astronomický Relé t10 m

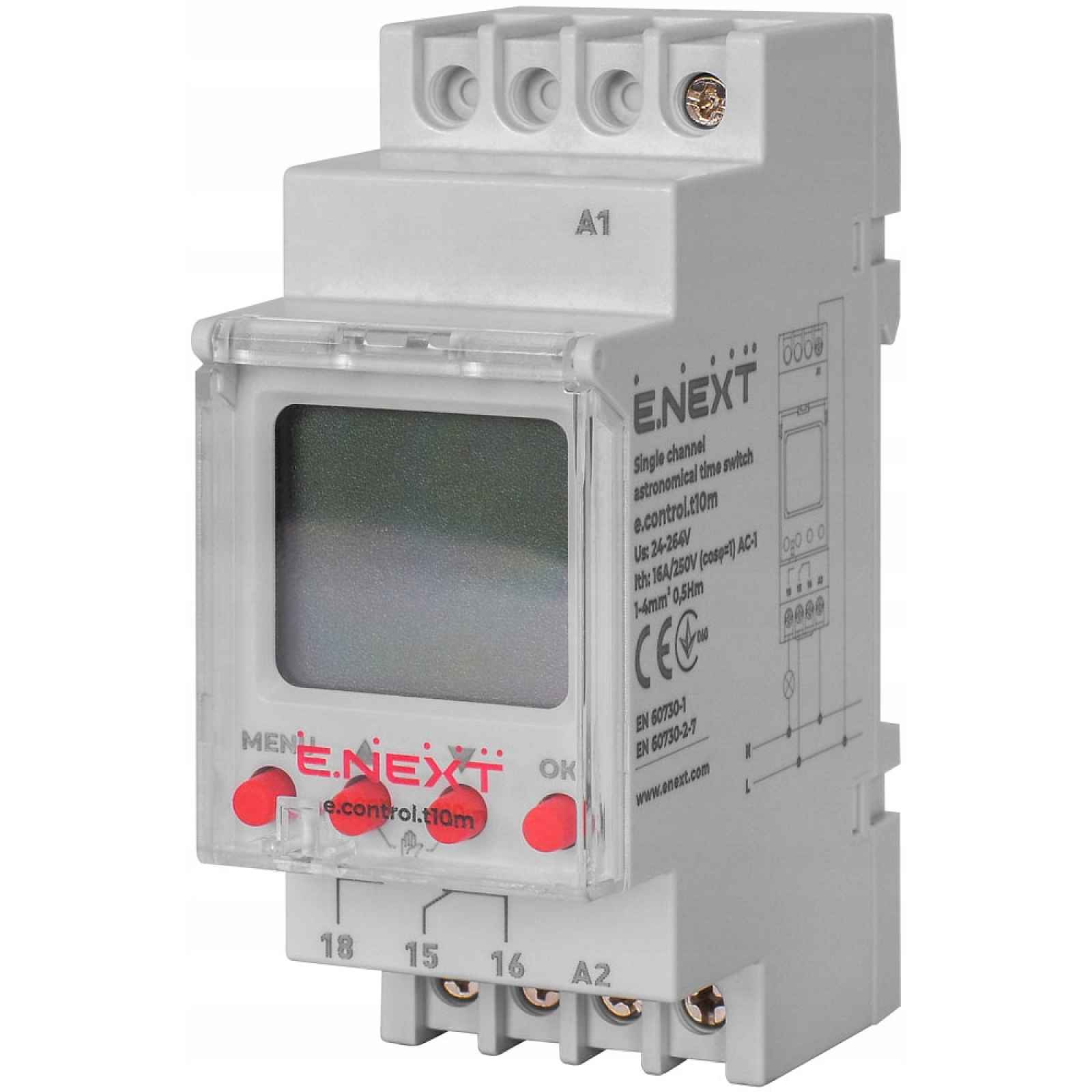

Astronomický jednokanálový časový relé e.control.t10mČlánek: i0310035Popis:Astronomický jednokanálový časový relé e.control.t10m slouží k automatickému ovládání osvětlení bez nutnosti použití senzorů osvětlení. Ovládání probíhá na základě času východu a západu slunce, stanoveného na základě geografických souřadnic polohy.Technické specifikace:Provozní napětí Ue: AC/DC 24-264 VNominální frekvence: 50/60 HzStupeň ochrany: IP20Maximální průřez připojovaných vodičů: 4 mm²Nominální proud In: 16 A (AC-1)Rozsah provozních teplot: -20...+55 °CDoplňkové vlastnosti:Maximální počet cyklů zapnutí/vypnutí: 40Minimální krok nastavení pracovní doby: 1 minutaPříkon: ≤ 2 VAPoužití:Relé e.control.t10m je ideálním řešením pro správu pouličního osvětlení, reklamy a dalších systémů vyžadujících automatizaci na základě slunečního cyklu. Díky astronomické funkci výpočtu východu a západu slunce eliminuje nutnost použití senzorů osvětlení, což z něj činí praktické a úsporné zařízení v automatizačních systémech.InstalaceNainstalujte zařízení na 35 mm DIN lištu.Připojte napájení a relé podle schématu na zařízení.První spuštěníPo zapnutí napájení nastavte jazyk, datum a čas pomocí tlačítek „▲▼“ a „OK“.Vyberte geografickou polohu:Vyberte LATITUDE a nastavte zeměpisnou šířku (N/S). Vyberte si LONGITUDE a nastavte si zeměpisnou délku (E/W). Určete časové pásmo (T-ZONE).Nastavení astronomického časuVyberte si ASTRO → TIME a zobrazte čas východu a západu slunce.Nastavte dobu offsetu východu a západu slunce (OFFSET) v rozsahu ±2h.Režimy práceAutomatické: Relé ovládá zařízení podle nastavených programů.Manuální: Zapnutí/vypnutí výstupu ručně.Náhodný: Zapnutí/vypnutí výstupu v náhodných intervalech (1-30 min).Dovolená: Nastavte datum zahájení a ukončení.Vytvoření programuVyberte PROGRAM → NEW.Nastavte režim (ON/OFF, PULSE).Určete dny v týdnu, hodiny a minuty působení.ResetováníStiskněte a podržte všechna čtyři tlačítka po dobu 3 sekund, abyste obnovili tovární nastavení.
