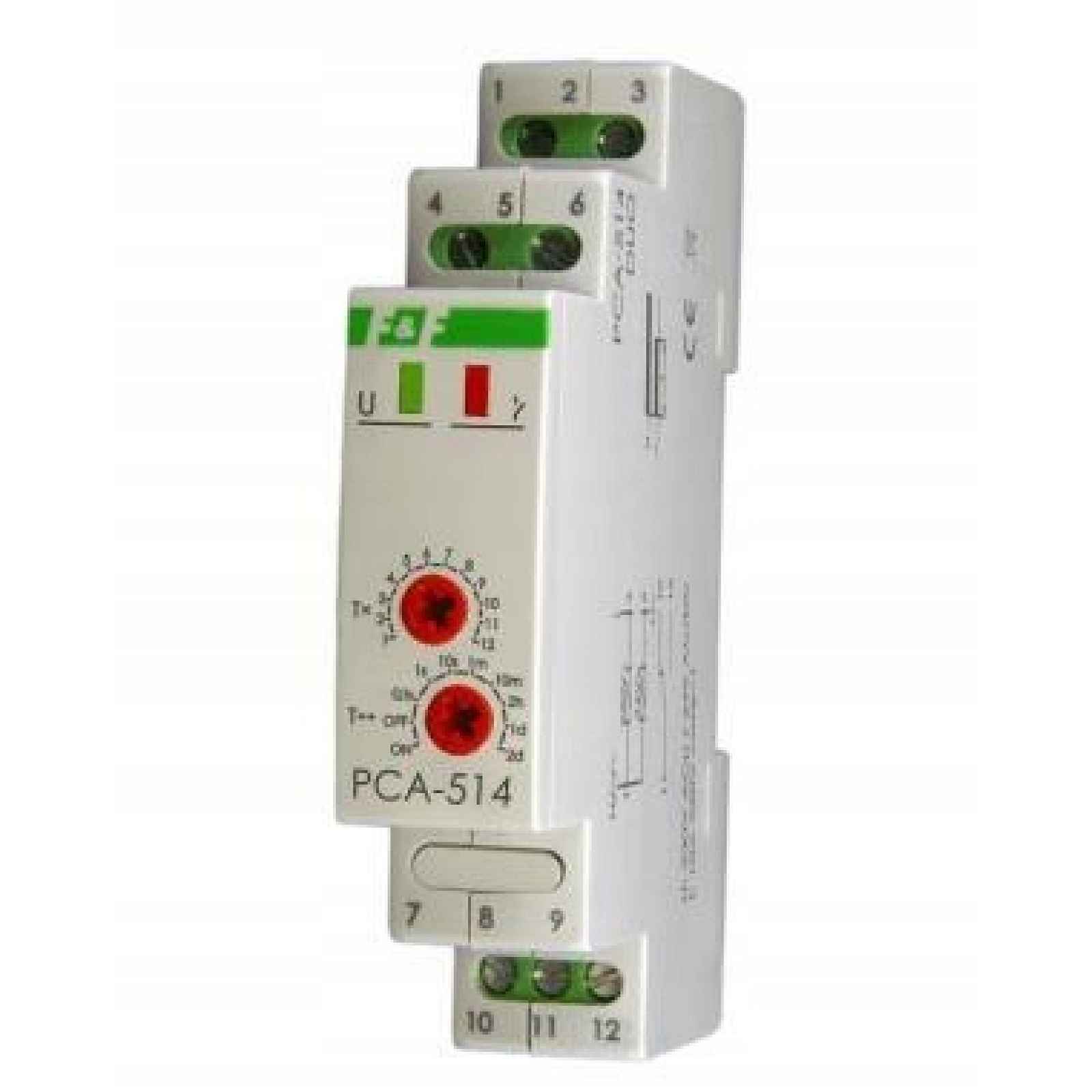

Jednofunkční časový relé PCA-514 Duo 230 V Ac 24 V Ac/dc

Jednofunkční časový relé PCA-514 DUO 230 V AC / 24 V AC/DCFunkce: ZPOŽDĚNÉ VYPNUTÍ Určení: Časové relé slouží k časovému ovládání v systémech průmyslové a domácí automatizace (např. větrání, vytápění, osvětlení, signalizace apod.). Akce: Do zapnutí relé zůstává kontakt v poloze 11-10. Po zadání napájecího napětí se kontakt přepne do polohy 11-12 a dojde k odměření nastavené doby provozu. Po odměření času se kontakt vrátí do polohy 11-10. Opětovné provedení režimu provozu relé je možné po odpojení napájecího napětí a jeho opětovném zapnutí. * Nastavení otočného přepínače časového rozsahu do polohy: Při zapnutém napájení způsobí trvalé zapnutí kontaktu v poloze 11-12. OFF při zapnutém napájení způsobí trvalé zapnutí kontaktu v poloze 11-10. * Při zapnutém napájení systém nereaguje na změnu nastavení časového rozsahu. * Práce s nově nastaveným časovým rozsahem nastává po vypnutí a opětovném zapnutí napájení. * Při zapnutém napájení v nastaveném časovém rozsahu je možné plynule regulovat čas v rozsahu nastavení času. Technické údaje: napájení 230 AC a 24 V AC/DC proud zatížení separovaný kontakt 1P rozsah nastavení pracovní doby 0,1 sec÷24h zpoždění provozu LED signalizace napájení zelená LED signalizace stavu kontaktu červená příkon 0,8 W pracovní teplota -25÷50°C přípojka šroubové svorky 2,5 mm² rozměry 1 modul (18 mm) montáž na lištu TH-35
