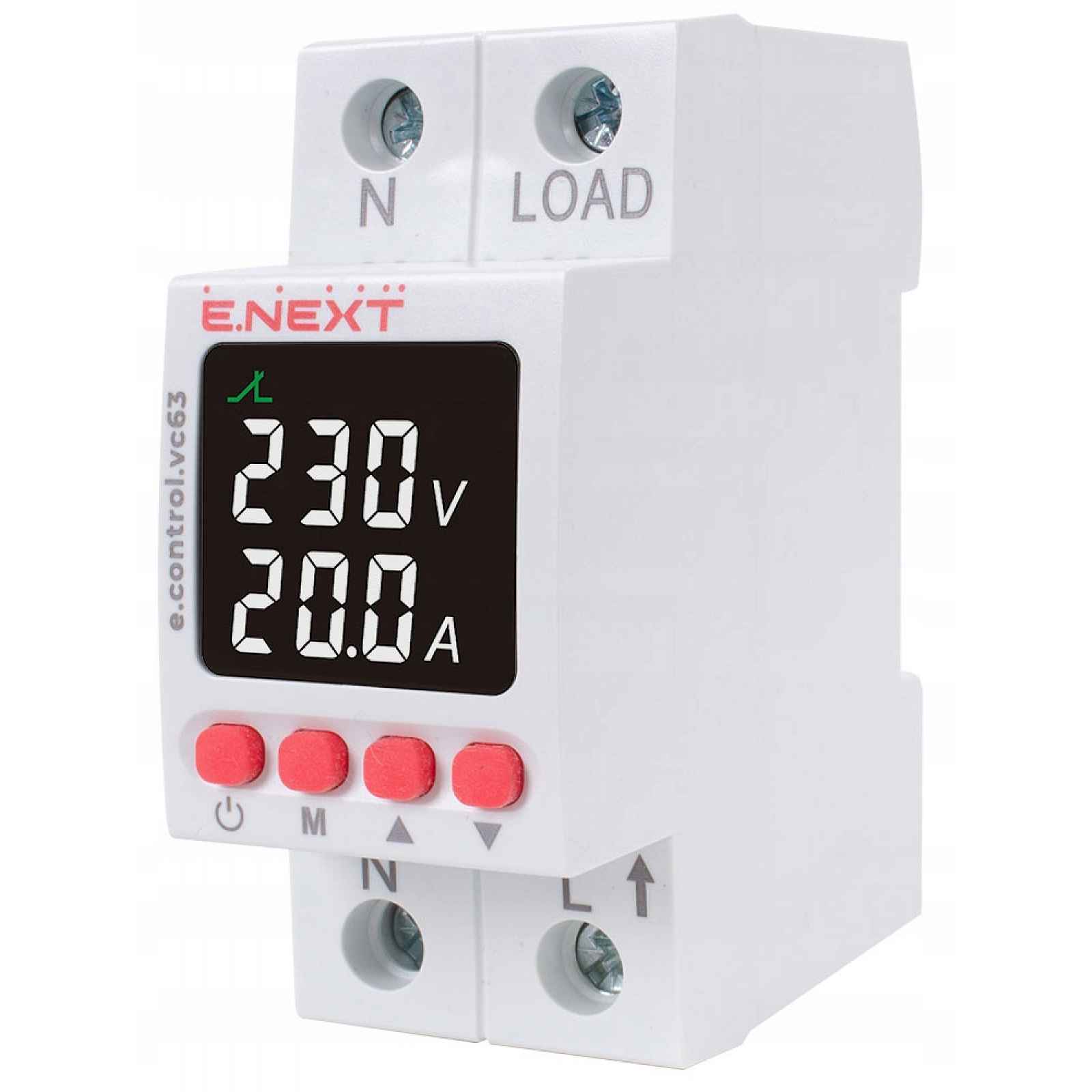

Jednofázový relé pro kontrolu napětí a proudu s indikací 63A

Relé pro kontrolu napětí a proudu e.control.vc63 63A, s indikacíRelé pro kontrolu napětí a proudu e.control.vc32, e.control.vc40, e.control.vc63 (dále jen relé nebo zařízení) je určeno k nepřetržitému monitorování velikosti napětí a proudu v jednofázových obvodech a k ochraně zařízení před nepřijatelnými výkyvy napětí a přetíženímNominální napětí V: 230Rozsah pracovního napětí, V: 50-400Nominální frekvence Hz: 50/60Nominální izolační napětí V: 400Počet a typ kontaktů: 1 NEMaximální spínací proud A: 32 / 40 / 63 (v závislosti na modelu)Rozsah regulace proudu přetížení A: 1-32 / 1-40 / 1-63 (v závislosti na modelu)Rozsah nastavení doby zpoždění vypnutí, s: při zvýšeném napětí 0,5; při sníženém napětí ≥80 V – 0,5; < 80 V – 0,1; při přetížení InRozsah nastavení doby zpoždění zapnutí, s: 5-600Rozsah zpoždění provozu při překročení proudu, s: 0-600Hystereze: >U-5 V;Rozsah regulace napětí, V: na horní hranici 220-300; na spodní hranici 80-210Elektrická trvanlivost, cykly zapnutí/vypnutí, ne méně než: 10^4Mechanická životnost, cykly zapnutí/vypnutí, ne méně než: 10^6Síla utahování šroubu kontaktů, ne více, Nm: 1Stupeň ochrany: IP20Hmotnost, g, ne více: 130Rozsah provozních teplot, °C: -5...+40Nadmořská výška, ne více, m: 2000Přípustná relativní vlhkost, %: 50Stupeň znečištění životního prostředí: 3Pracovní poloha v prostoru: libovolnáMontáž na 35 mm DIN lištu: AnoNastavení parametrůZapněte zařízení:Po připojení napájení spusťte relé.Přizpůsobení parametrů:Přejděte do konfiguračního menu stisknutím tlačítka SET. Vyberte vhodný parametr pro nastavení (např. hranice napětí, proud přetížení, doba zpoždění).Návod k použití kroků:Hranice napětí:Stiskněte tlačítko SET pro aktivaci nastavení horní hranice napětí. Pomocí tlačítek „+“ a „-“ nastavte hodnotu (např. 250 V pro horní hranici, 170 V pro spodní hranici). Potvrďte opětovným stisknutím tlačítka SET. Proud přetížení:Stiskněte tlačítko SET, vyberte parametr přetížení a nastavte odpovídající hodnotu (např. 32 A). Potvrďte hodnotu. Zpoždění zapnutí:Nastavte čas v rozmezí od 5 do 600 sekund a přizpůsobte jej požadavkům instalace. Doplňkové funkce:Zapněte nebo vypněte automatické resetování a nastavte heslo (pokud je požadováno).Záznam nastavení:Uložte každé nastavení stisknutím tlačítka SET. Relé automaticky opustí režim konfigurace po 60 sekundách nečinnosti.Test a spuštěníPo dokončení nastavení připojte zátěž podle technické dokumentace.Otestujte fungování relé simulací provozních podmínek (např. překročení napětí, přetížení).Ujistěte se, že signalizační diody správně indikují stav zařízení.
