Jednofázový napěťový relé RN-111M Novatek Electro

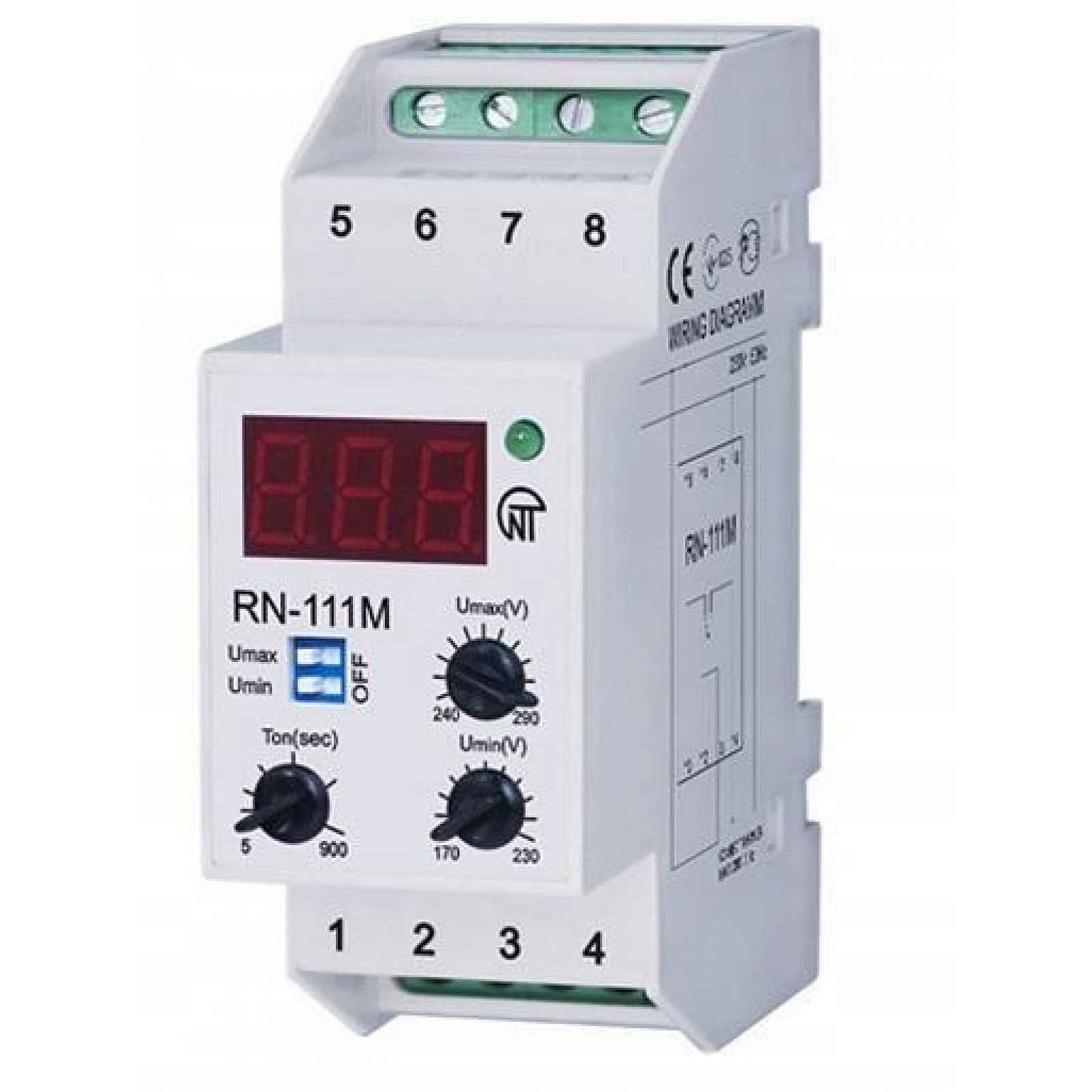

Jednofázový napěťový relé RN-111MNapěťový relé RN-111M slouží k odpojení zátěže jednofázové průmyslové a domácí instalace 230 V/50 Hz v případě nepřijatelných výkyvů napětí v síti a automatického opětovného zapnutí po obnovení správných parametrů sítě. V závislosti na výkonu je zatížení připojeno k síti buď přímo přes kontakty relé, nebo pomocí magnetického spouštěče externího stykače. Relé může pracovat ve čtyřech nezávislých režimech: napěťového relé; relé pro kontrolu minimálního napětí; relé pro kontrolu maximálního napětí; časový relé s zpožděním zapnutí Na předním panelu zařízení se nachází indikátor stavu zatížení (zapnuto/vypnuto) a třímístný 7-segmentový displej, který v závislosti na režimu signalizuje: aktuální efektivní hodnota napětí; přesnou hodnotu nastaveného parametru; čas zbývající do doby opětovného zapnutí zátěže; nouzové odpojení zátěže (bliká aktuální hodnota napětí). Pomocí knoflíků potenciometrů na předním panelu může uživatel provést nastavení: prahová hodnota provozu pro maximální přípustnou hodnotu napětí; prahová hodnota provozu pro minimální přípustnou hodnotu napětí; zpoždění doby zapnutí zátěže po obnovení správných parametrů sítě
