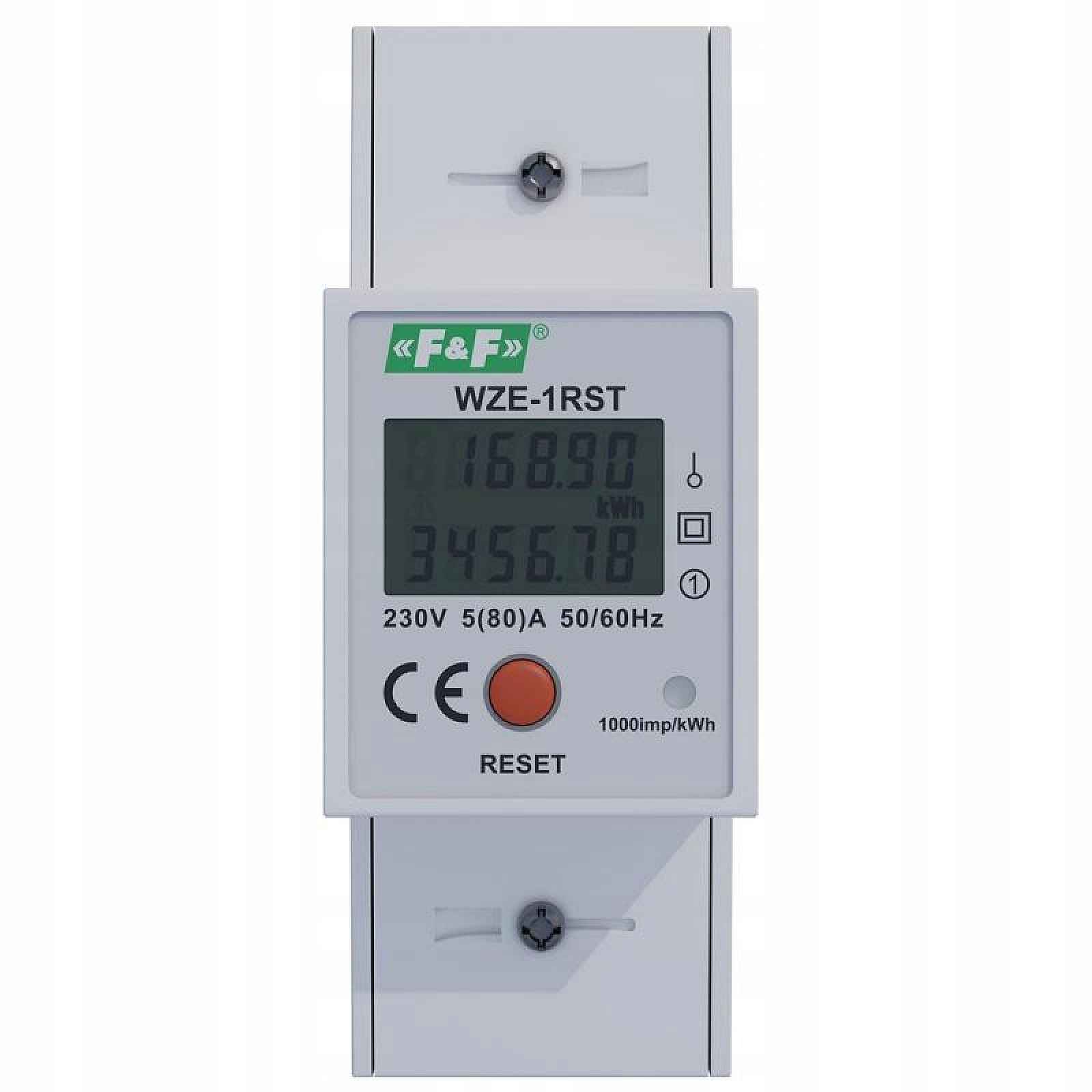

Jednofázový elektroměr WZE-1RST reset
Jednofázový elektroměr WZE-1RST resetJednofázový počítadlo spotřeby elektrické energie s dvěma polohami spotřeby energie na LCD displeji. Možnost resetování stavu pomocného počítadla. Akce Celý popis ↓
Popis Jednofázový elektroměr WZE-1RST reset
Indikátor WZE-1 RST je statické (elektronické) zařízení pro měření spotřeby elektrické energie jednofázového střídavého proudu v přímém systému. Je vybaven dvěma současně zobrazovanými indikátory spotřeby energie. Jeden ukazuje celkovou hodnotu spotřeby energie a druhý – spotřebu energie od okamžiku posledního vymazání měřiče.
Speciální elektronický systém pod vlivem proudícího proudu a aplikovaného napětí generuje impulsy v množství úměrném odebírané elektrické energii. Množství odebrané energie je uvedeno na displeji počítadla. Navíc je spotřeba energie signalizována blikáním červené LED diody.
Zobrazit celý popis
Vymazání pomocného počítadla
Vymazatelný indikátor aktivní energie lze resetovat stisknutím a podržením tlačítka „RESET“ umístěného
se na přední straně zařízení pohybuje po dobu asi 5 sekund. To způsobí návrat zobrazované hodnoty v horní části LCD obrazovky k počátečnímu nastavení (00000.0), aniž by se zároveň změnila hodnota hlavního počítadla.
Technické údaje
Jednofázový typReferenční napětí 230 V AC, 50 HzZákladní proud 5 AMaximální proud 80 AMinimální měřený proud 0,02 AVlastní spotřeba měřiče 8 VA; 0,4 WRozsah indikací počítadla 0÷99999,9 kWhKonstantní počítadlo 1000 imp/kWhLED signalizace čtení červenáImpulsní výstup SO+ SO – otevřený kolektorPřipojovací napětí SO+ SO – max. 27 V DCPřipojovací proud SO+ SO – max. 20 mADoba impulsu SO+ SO – 90 msTřída přesnosti 1Délka kabelu SO+ SO – max. 20 mPřipojení šroubové svorky 16 mm²Pracovní teplota -25÷ 65 °CRozměry 2 modulů (35 mm)Montáž na 35 mm lištuStupeň ochrany (uvnitř místnosti) IP51
