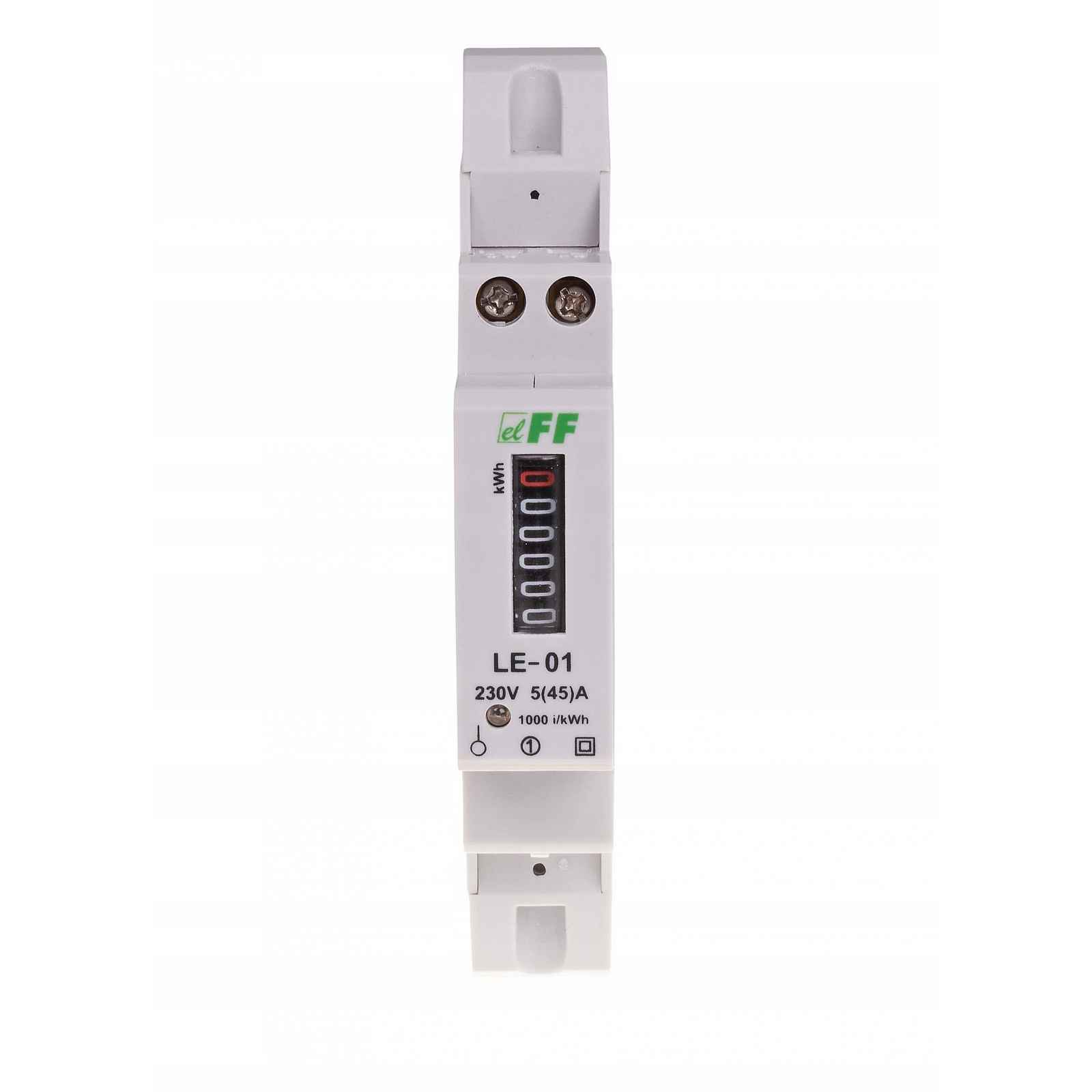

Jednofázový elektroměr LE-01
LE-01 jsou statické (elektronické) kalibrované elektroměry sloužící jako podpočítače pro měření elektrické energie jednofázového střídavého proudu v přímém systému. Celý popis ↓
Popis Jednofázový elektroměr LE-01
Jednofázový elektroměr LE-01Jednofázový. Proud 45 A.
Určení
Akce
Speciální elektronický systém pod vlivem proudícího proudu a aplikovaného napětí generuje impulsy v množství úměrném odebírané elektrické energii. Spotřeba energie je signalizována LED blikáním. Počet impulsů je přepočítáván na odebranou energii a její hodnota je indikována segmentovým LCD displej v LE-01d nebo mechanickým bubnovým počítadlem v LE-01.
Počítadlo má impulsní výstup SO+ – SO-. To umožňuje připojení jiného sčítacího impulsního zařízení (SO) generovaného impulsy pomocí počítadla. Pro správnou funkci počítadla není nutné připojení dalšího zařízení.
Zobrazit celý popis
Počítadlo má možnost plombování krytů vstupních a výstupních svorek, což znemožňuje obcházení počítadla.
Technické údaje
- referenční napětí 230 V AC ±30%
- základní proud 5A
- maximální proud 45 A
- minimální proud 0,02 A
- přesnost měření podle IEC61036 třída 1
- rozsah indikací počítadla: LE-01 0÷99999,9kWh; LE-01d 0÷99999,99kWh
- konstantní počítadlo (1Wh/imp) 1000imp/kWh
- LED signalizace čtení červená
- impulsní výstup SO+ SO – otevřený kolektor
- Připojovací napětí SO+ SO- < 27 V dc
Připojovací proud SO+ SO- < 27ma p
- pevná SO+ SO- (1Wh/imp) 1000imp/kWh
- doba impulsu SO+ SO- 90 měsíců
- vlastní spotřeba počítadla < 8VA; < 0,4 W
- stupeň krytí IP20
- pracovní teplota: LE-01 -20÷65°C ; LE-01d -20÷50°C
- přípojka šroubové svorky 6 mm²
- rozměry 1 modul (18 mm)
- montáž na 35 mm lištu
