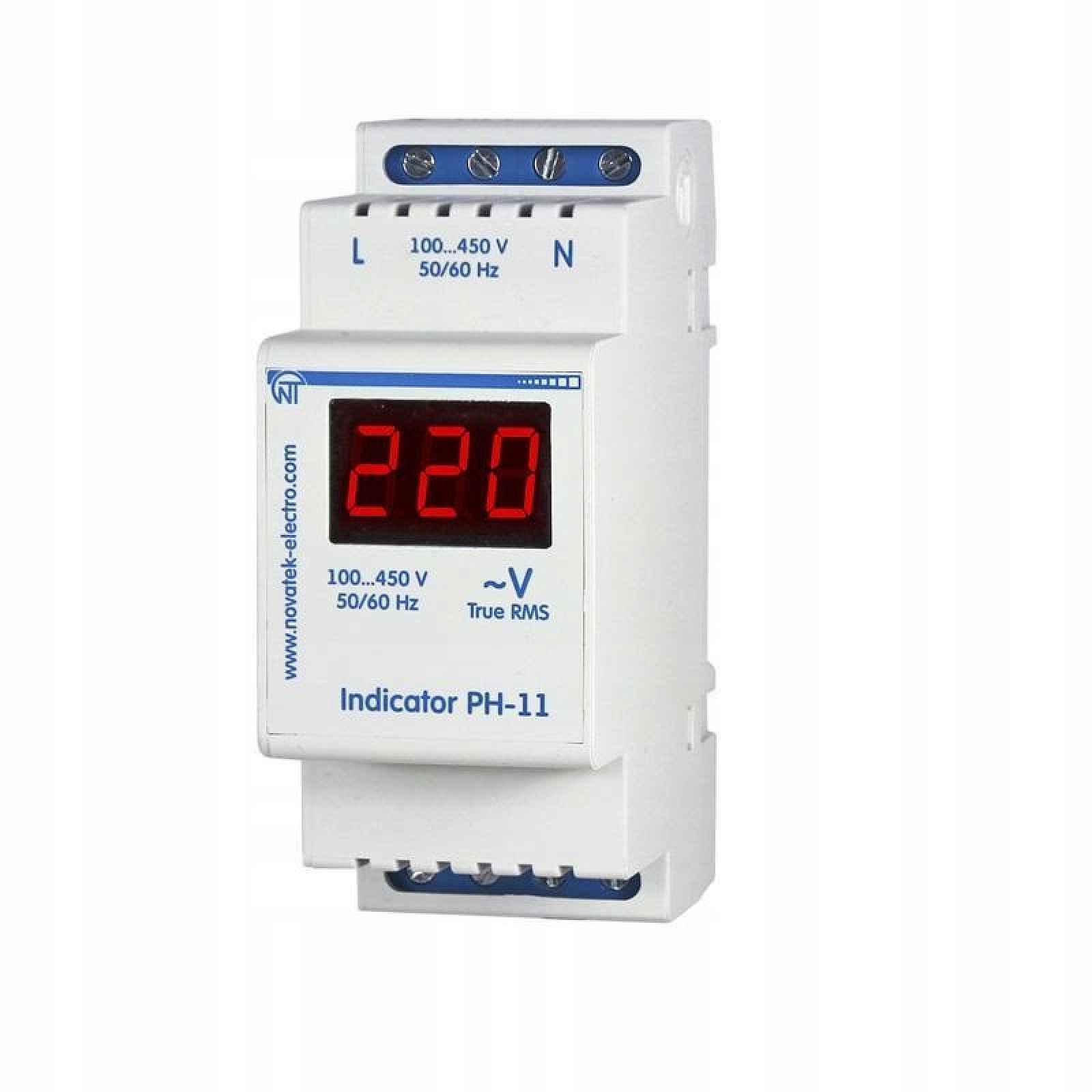

Jednofázový digitální indikátor napětí PH-11 Novatek Elektro

Indikátor napětí, digitální, jednofázový PH-11Určení zařízení РН-11 je určeno k měření a zobrazuje aktuální hodnotu napětí jednofázové sítě. Měřicí napětí uvedené na svorkách L, N je zároveň napájecím napětím. Zařízení je určeno pro provoz za následujících podmínek: - okolní teplota od -30 do +55 ºС; - atmosférický tlak od 84 do 106,7 kPa; - relativní vlhkost vzduchu (při teplotě +25 °С) 30...80 %. Technické údaje: Montáž zařízení na standardní 35 mm DIN lištuStupeň ochrany krytu IP40Stupeň ochrany svorkovnice IP20Třída ochrany před úrazem elektrickým proudem IIKlimatická třída NC 3.1Přípustná úroveň znečištění IIKategorie přepětí II Jmenovité izolační napětí, V 450Jmenovité odolné impulsní napětí кV 2,5Průřez vodičů pro připojení pod svorky, mm2 0,3-3,3Utahovací moment šroubů svorek, N*m 0,4Jmenovité napájecí napětí V 230Frekvence napájecí sítě, Hz 48 – 62Přípustný obsah harmonického (nesinusového) napájecího napětí EN 50160:2010Rozsah měření napětí: V 100 – 450Chyba měření napětí v rozsahu 150 - 250 V, V 2Chyba měření napětí v rozsahu 100 – 450 V, V 4Minimální napětí, při kterém relé zachovává funkčnost, V 90Maximální napětí, při kterém relé zachovává funkčnost, V 450Příkon, W до 3,5Rozměry (2 standardní moduly S, na DIN liště 35 mm) H*B*L, [mm] 90*36*59,5Hmotnost nejvýše 0,15 kg
