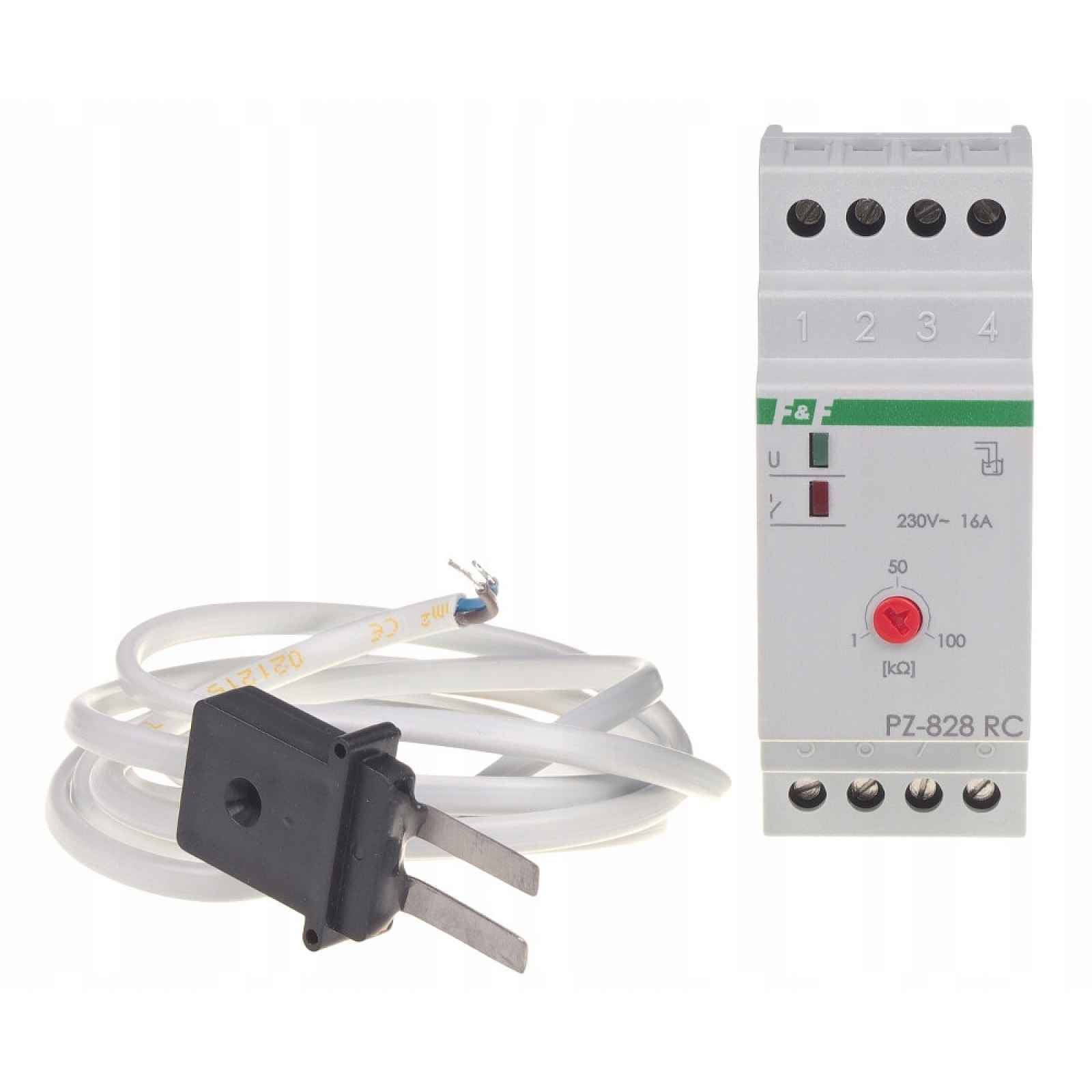

Hladinové relé pro kontrolu hladiny kapalin PZ-828 Rc

1 094 Kč
Skladem Do obchodu

Jednostavové relé slouží k detekci přítomnosti elektricky vodivých kapalin na úrovni instalované sondy zaplavení. Celý popis ↓

Parametry

Značka:

Popis Hladinové relé pro kontrolu hladiny kapalin PZ-828 Rc

Relé pro kontrolu hladiny kapaliny PZ-828 RCUrčení

Funkce

V suchém stavu zůstává kontakt relé v pozici 7-4. V okamžiku zaplavení sondy kapalinou (tj. zkratu elektrod sondy) se kontakt relé přepne do pozice 7-8. Po poklesu hladiny kapaliny (rozpojení elektrod sondy) se kontakt relé vrátí do pozice 7-4.

Konstrukce sondy umožňuje její montáž na rovném vodorovném povrchu, např. na podlaze v místnosti s hydroventily, průtokovými trubkami nebo v prádelně, což umožňuje rychlou detekci poruchy a zaplavení místnosti kapalinou s současným vypnutím elektrických obvodů nebo zapnutím zvukové nebo světelné signalizace (alarmu).

Zobrazit celý popis

Kabel sondy lze prodloužit až na 100 m.

Ke vstupu 5-6 lze připojit až 10 sond - sériově nebo paralelně:

  • sériově - pro závislý systém kontroly hladiny kapaliny v mnoha bodech - musí dojít současně ke zkratu všech připojených čidel, aby relé zareagovalo
  • paralelně - pro alternativní systém kontroly hladiny kapaliny v mnoha bodech - musí dojít ke zkratu alespoň jednoho, libovolného z připojených čidel. Při sériovém zapojení se snižuje citlivost čidel (snižuje se vodivost).

Svorky 5-6 jsou odděleny od sítě.

Technické údaje

  • napájení 230V AC
  • zatěžovací proud
  • separovaný kontakt 1P
  • citlivost - regulovatelná pro PZ-828 RC 1÷100kΩ
  • signalizace napájení LED zelená
  • signalizace provozního stavu LED červená
  • příkon 1,1W
  • připojení šroubové svorky 2,5mm2
  • rozměry 2 moduly (35mm)
  • montáž na lištu 35mm
  • sonda zaplavení elektrodová
  • rozměry sondy / délka kabelu 30×20×5mm/1,5m
  • délka / rozteč elektrod 30mm / 5mm
  • napětí elektrod
  • proud elektrod
