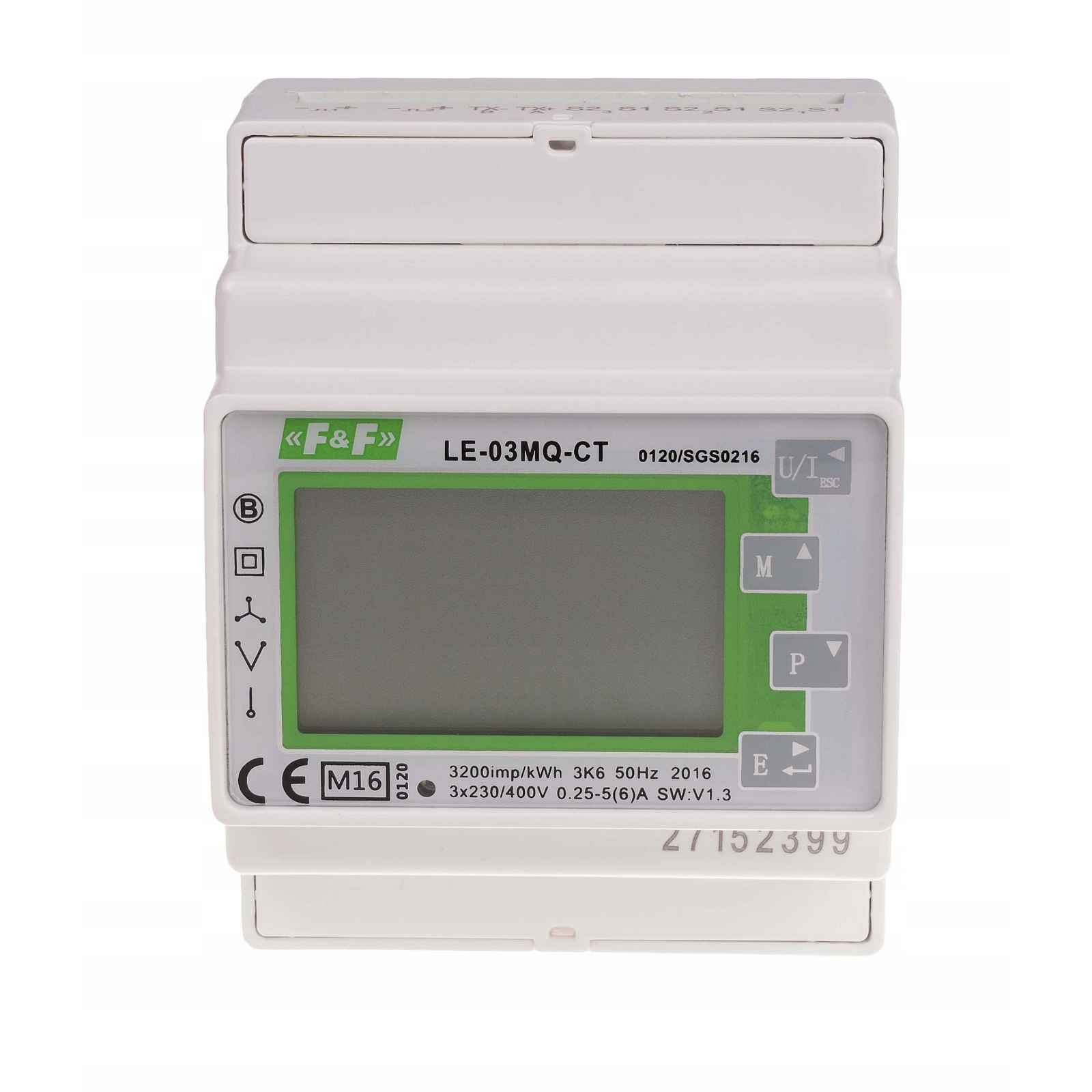

Elektroměr 3F LE-03MQ-CT MID 485
Elektroměr 3F LE-03MQ-CT MID 485 Kód: LE-03MQ-CT Č.: 5908312599821 Výrobce: F&F Obousměrný počítadlo s portem RS-485 a protokolem Modbus RTU. Kompatibilita: Směrnice 2004/22/ES Číslo certifikátu: 0120/SG S0216 Určení LE-03MQ CT je statický (elektronický) kalibrovaný elektroměr s jednofázovým nebo třífázovým střídavým proudem v polopřímém systému. Slouží k indikaci a záznamu odebrané elektrické energie a parametrů napájecí sítě s možností dálkového čtení indikací prostřednictvím kabelové sítě standardu RS-485. Měřič spolupracuje s proudovými transformátory (CT) s sekundárním proudem 1 A nebo 5 A. Konfigurace počítadla probíhá prostřednictvím konfiguračního menu dostupného z čelního panelu a přes komunikační port podle programových funkcí Modbus RTU. Vlastnosti 1- nebo 3-fázový (3- a 4-vodičový) systém obousměrné (4-kvadrantové) měření převodovky 1 A nebo 5 A proudová převodovka 1÷9999 označení kWh/kvar (staženo/odevzdáno) indikace parametrů sítě kompatibilita s MID port RS-485 protokol Modbus RTU impulsní výstup SO (×2) podsvícený, multifunkční LCD displej zabezpečení konfigurace počítadla heslem Měřené hodnoty Aktivní energie odebraná/odevzdaná z AE+/AE- [kWh] Pasivní energie odebraná/odevzdaná z RE+/RE- [kvarh] Fázové napětí U1, U2, U3 [V] Fázové proudy I1, I2, I3 [A] Frekvence F [Hz] Aktivní výkon P [W] Pasivní výkon Q [var] Zdánlivý výkon S [VA] Koeficient výkonu cosϕ Harmonické THD Potřeba výkonu a proudu kW, kvar, kVA, I Technické údaje referenční napětí 3×230/400V+N základní proud* 0,25÷5A maximální proud* 6A minimální proud* 0,02 A měřené napětí L-N 100÷289V AC L-L 173÷500V AC přesnost měření třída 1 přetížitelnost 30×lmax/10ms izolace 4kV/1min.; 6kV/1,2μs vlastní spotřeba počítadla < 10 VA; < 2 W výkon proudových vstupů < 1VA rozsah indikací počítadla 0÷9999999,9 kWh konstantní počítadlo kWh 3200 imp/kWh pevný měřič kvarh 0,01, 0,1, 10, 100 imp/kvar signalizace čtení 1×LED impulsní výstup kWh/kvarh, otevřený kolektor Připojovací napětí kWh/kvarh < 27 V DC Připojovací proud kWh/kvarh 50 mA doba impulsu kWh/kvarh 60, 100, 200 ms port RS-485 komunikační protokol Modbus RTU pracovní teplota -25÷55°C přípojka šroubové svorky 2,5 mm² rozměry 4 modulů (72 mm) montáž na lištu TH-35 mm stupeň krytí IP51 *) Základní proud – určuje hodnotu proudu, při které se procentuální chyba měření blíží nule. Pokud je proud procházející počítadlem větší než základní, má chyba měření záporný znak, což funguje ve prospěch plátce za elektřinu. Pokud je však proud protékající počítadlem menší než základní, pak procentuální chyba měření má kladný znak, což je v neprospěch plátce elektrické energie. Výše uvedená tvrzení vyplývají z metrologické charakteristiky (procentuální chyba měření ve funkci proudu), která je součástí návodu k obsluze elektroměru. Je zřejmé, že měřič měří správně elektrickou energii s přesností třídy měřiče v celém rozsahu měření. Maximální proud je maximální proud, kterým můžeme neustále zatěžovat elektroměr. Minimální proud – nejnižší hodnota zatížení, kterou počítadlo detekuje a zaznamenává. Označení na zařízení: 5(100)A – poloha 1 (před závorkou): základní proud 5A; poloha 2 (v závorce): maximální proud 100 A.
