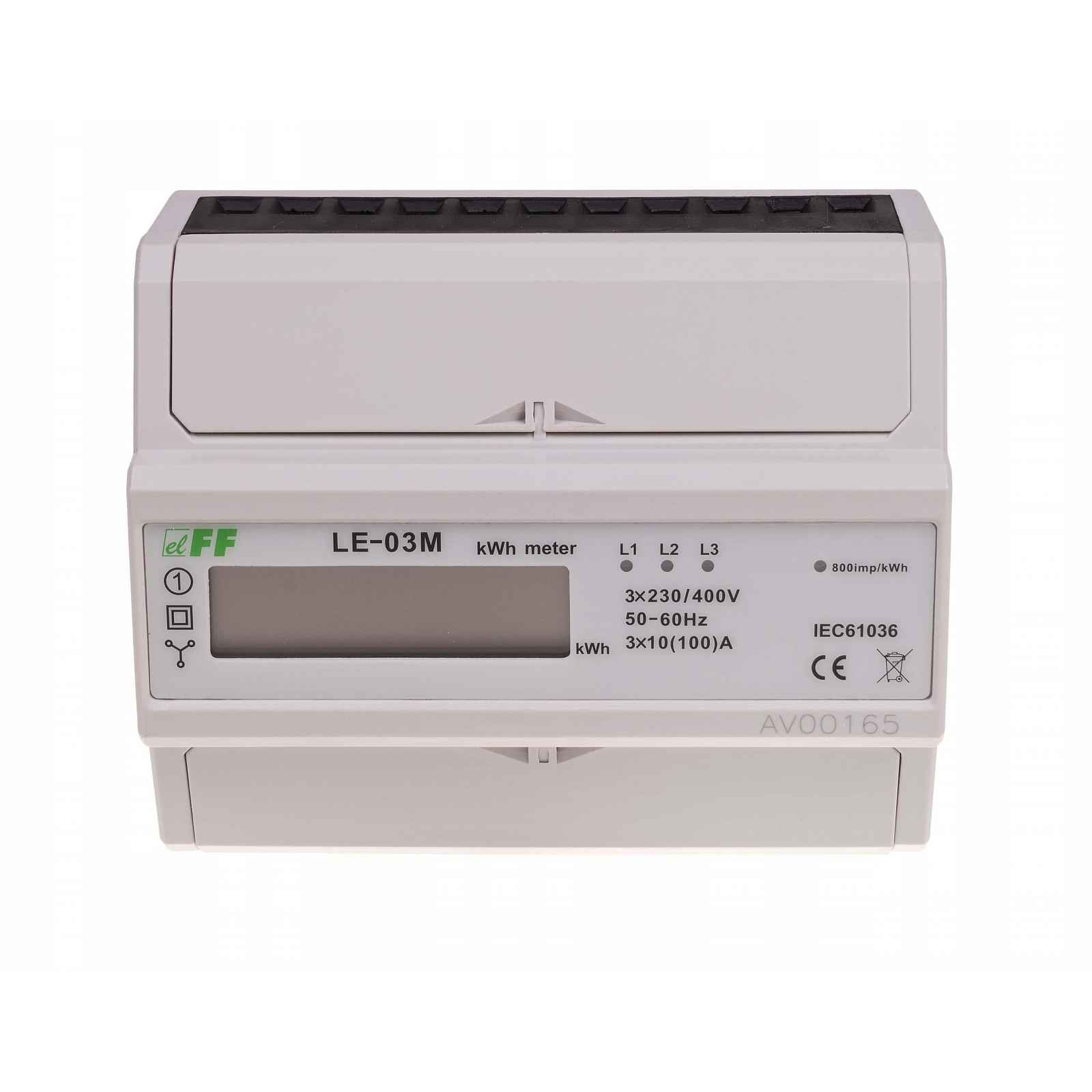

Elektroměr 3F LE-03M MID RS-485

Elektroměr 3F LE-03M MID RS-485 Kód: LE-03M EAN: 5908312594406 Výrobce: F&F Dálkové čtení. Třífázový. Port RS-485 + Modbus RTU. Určení LE-03M je statický (elektronický) kalibrovaný ukazatel elektrické energie třífázového střídavého proudu v přímém systému. Slouží k indikaci a záznamu odebrané elektrické energie s možností dálkového čtení indikací prostřednictvím kabelové sítě standardu RS-485. Akce Měřič LE pod vlivem proudícího proudu a aplikovaného napětí provádí přesné měření množství elektrické energie odebírané každou fází. Spotřeba energie ve fázi je signalizována blikáním příslušné LED diody (800 imp/kWh). Součet energie odebrané třemi fázemi se přepočítá na celkovou energii odebranou třífázovým systémem a její hodnota je indikována LCD displej. Číslice po desetinné ose označuje desetinné části kWh (0.1 kWh = 100 Wh) Komunikace s indikátorem pracujícím jako zařízení typu SLAVE probíhá podle standardu Modbus RTU přes sériový port RS-485. Přečtené hodnoty registrů po přepočtu poskytují výsledek v kWh v souladu s údaji na displeji indikátoru. Každý z ukazatelů je identifikován prostřednictvím jedinečné adresy přidělované uživatelem.   Pozor! Indikátor má impulsní výstup SO+ – SO-. To umožňuje připojení jiného sčítacího impulsního zařízení (SO) generovaného impulsy pomocí počítadla. Pro správnou funkci počítadla není nutné připojení dalšího zařízení. Indikátor má možnost plombování krytů vstupních a výstupních svorek, což znemožňuje obejít počítadlo. Technické údaje referenční napětí 3×230/400V+N základní proud* 3×10A maximální proud* 3×100A minimální proud* 0,04 A třída přesnosti 1 kompatibilita vlastní spotřeba počítadla < 10 VA; < 2 W rozsah indikací počítadla 0÷999999,9 kWh konstantní počítadlo (1,25 Wh/imp) 800 imp/kWh LED signalizace čtení červená impulsní výstup SO+ SO – otevřený kolektor Připojovací napětí SO+ SO- < 30 V DC proud připojení SO+ SO- < 27 mA SO+ SO- (1,25Wh/imp) 800imp/kWh doba impulsu SO+ SO- 34÷80 ms Port RS-485 komunikační protokol MODBUS RTU pracovní teplota -20÷55°C šroubové svorky 25 mm² rozměry 7 modulů (122 mm) montáž na lištu TH-35 stupeň krytí IP20 *) Základní proud – určuje hodnotu proudu, při které se procentuální chyba měření blíží nule. Pokud je proud protékající počítadlem větší než základní, má chyba měření záporný znak, což funguje ve prospěch plátce za elektřinu. Pokud je však proud protékající počítadlem menší než základní, pak procentuální chyba měření má pozitivní znak, což je v neprospěch plátce elektrické energie. Výše uvedená tvrzení vyplývají z metrologické charakteristiky (procentuální chyba měření ve funkci proudu), která je součástí návodu k obsluze elektroměru. Je zřejmé, že měřič měří správně elektrickou energii s přesností třídy měřiče v celém rozsahu měření. Maximální proud je maximální proud, kterým můžeme neustále zatěžovat elektroměr. Minimální proud – nejnižší hodnota zatížení, kterou počítadlo detekuje a zaznamenává. Označení na zařízení: 3×10(3×100)A – poloha 1 (před závorkou): základní proud 3×10A; poloha 2 (v závorce): maximální proud 3×100A.
