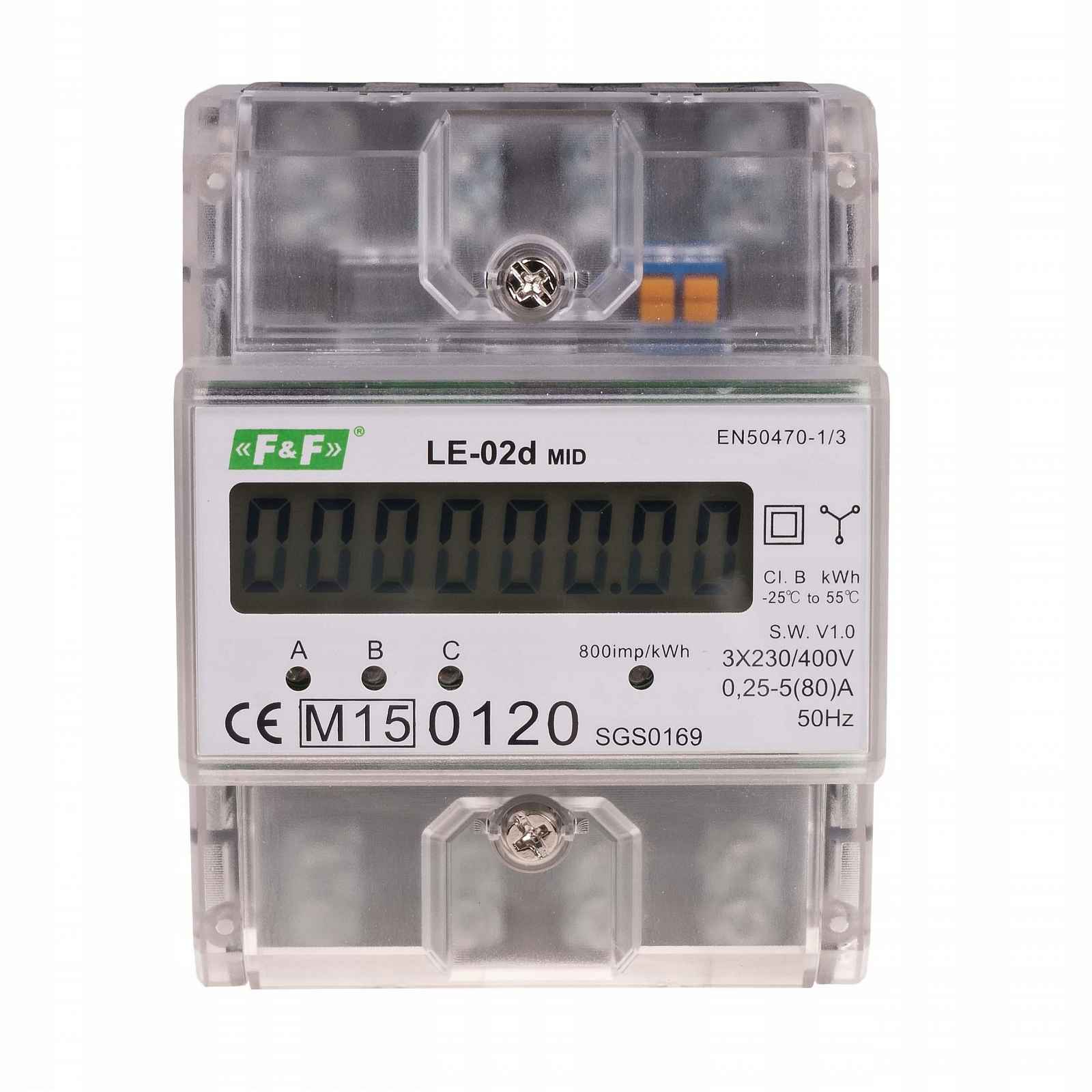

Elektroměr 3F LE-02d MID Ff
LE-02d je statické (elektronické) kalibrované elektroměry sloužící jako počítadla pro měření elektrické energie třífázového střídavého proudu v přímém systému. Celý popis ↓
Popis Elektroměr 3F LE-02d MID Ff
- Elektroměr 3F LE-02d MID FF
- Kód: LE-02d
- Č.: 5908312592686
- Výrobce: F&F
Elektroměr. Třífázový. Proud 63 A.
Určení
Akce
Speciální elektronický systém pod vlivem proudícího proudu a aplikovaného napětí v každé fázi generuje impulsy v množství úměrném odebírané elektrické energii v této fázi. Spotřeba energie ve fázi je signalizována blikáním příslušné LED diody (L1, L2, L3). Součet impulsů ze tří fází signalizovaných blikáním LED (800 imp/kWh) se přepočítává na energii odebranou v celém třífázovém systému a její hodnota je indikována segmentovým LCD displej.
Zobrazit celý popis
Počítadlo má impulsní výstup SO+ – SO-. To umožňuje připojení jiného sčítacího impulsního zařízení (SO) generovaného impulsy pomocí počítadla. Pro správnou funkci počítadla není nutné připojení dalšího zařízení.
Počítadlo má možnost plombování krytů vstupních a výstupních svorek, což znemožňuje obcházení počítadla.
Technické údaje
- referenční napětí 3×230V+N
- základní proud 5A
- maximální proud 63 A
- minimální proud 0,04 A
- přesnost měření podle IEC61036 třída 1
- rozsah indikací počítadla 0÷999999,99 kWh
- konstantní počítadlo (1,25 Wh/imp) 800 imp/kWh
- signalizace čtení 4×LED červená
- impulsní výstup SO+ SO – otevřený kolektor
- Připojovací napětí SO+ SO- < 30 V dc
- Připojovací proud SO+ SO- < 27ma p
SO+ SO- (1,25Wh/imp) 800imp/kWh
- doba impulsu SO+ SO- 90 měsíců
- vlastní odběr počítadla < 10VA; < 2w p-li>
- stupeň krytí IP20
- pracovní teplota -20÷55°C
- přípojka šroubové svorky 16 mm²
- rozměry 4,5 modulů (75 mm)
- montáž na 35 mm lištu
