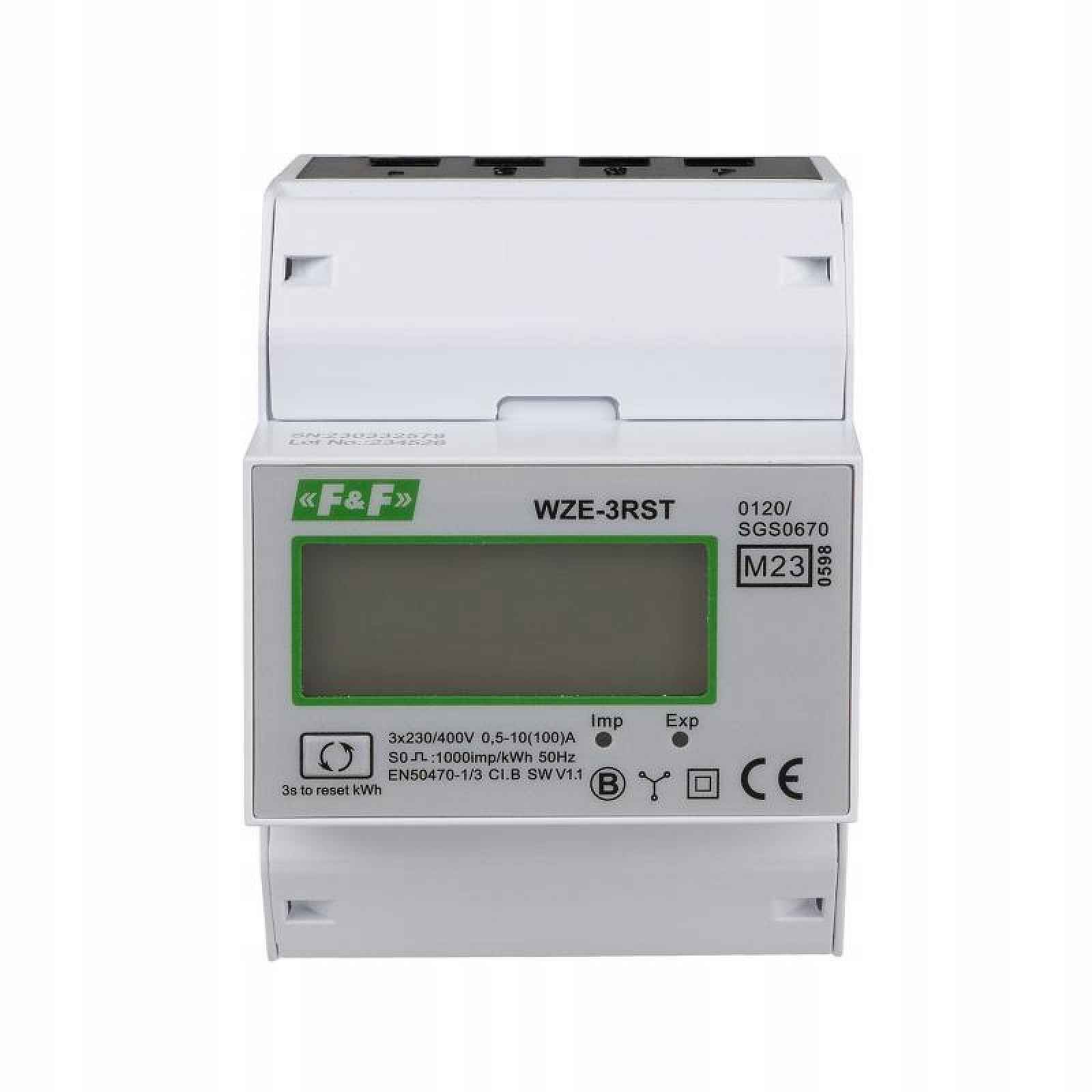

Elektroměr 3-fázový WZE-3RST resetovací

Elektroměr 3-fázový WZE-3RST resetovacíTřífázový měřič spotřeby elektrické energie se dvěma polohami spotřeby energie na LCD displeji. Možnost resetování stavu pomocného počítadla. Shoda se směrnicí MID. Směrnice MID 2014/32/EU Č. certifikátu 0120/SGS0670 Akce Indikátor WZE-3 RST je indikátorem spotřeby energie v 3-fázovém, 4-vodičovém systému. Má navíc vymazatelný elektroměr. Speciální elektronický systém pod vlivem proudícího proudu a aplikovaného napětí v každé fázi generuje impulsy v množství úměrném odebírané elektrické energii v této fázi. Součet impulsů ze tří fází signalizovaný blikáním LED diody se přepočítává na energii odebranou v celém třífázovém systému. Její hodnotu indikuje segmentový LCD displej. Číslice za desetinnou čárkou označují setiny kWh (0.01 kWh = 10 Wh). Indikátor má 1řádkový LCD displej umožňující zobrazení celkové spotřeby energie nebo spotřeby energie od okamžiku posledního vymazání měřiče. Hodnota smazatelného počítadla je na indikátoru symbolizována zobrazením znaku [r] na prvním segmentu displeje. Chcete-li přepnout mezi zobrazením mazatelného a celkového počítadla, krátce stiskněte tlačítko umístěné na fasádě. Chcete-li se vrátit k elektroměru celkové energie, stiskněte tlačítko na fasádě znovu krátce. Vymazání pomocného počítadla Zařízení je vybaveno vymazatelným pomocným elektroměrem. Pro vymazání hodnoty počítadla přejděte na odečet mazatelného počítadla a poté stiskněte a podržte tlačítko umístěné na přední straně zařízení po dobu asi 5 sekund. To způsobí návrat pomocného počítadla k nastavení počáteční hodnoty (0000000.0), aniž by se zároveň změnily údaje o celkovém počítadle. Technické údaje Typ třífázový3-fázová, 4-vodičová instalaceKomunikační protokol chybíReferenční napětí 3×230/400 VZákladní proud 3×5 AMaximální proud 3×80 AMinimální měřený proud 0,02 AMěření napětí – rozsah měření 160÷265 VPřesnost měření podle IEC62052-11, IEC62053-21 třída 1Vlastní spotřeba měřiče 8 VA; 0,4 WRozsah indikací počítadla 0÷999999,99 kWhKonstantní počítadlo 1000 imp/kWhLED signalizace čtení červenáImpulsní výstup SO+ SO – otevřený kolektorPřipojovací napětí SO+ SO – max. 27 V DCPřipojovací proud SO+ SO – 20 mADoba impulsu SO+ SO- 35 msPřipojení šroubové svorky 16 mm²Pracovní teplota -20÷50°CRozměry 4,5 modulu (75 mm)Montáž na 35 mm lištuStupeň ochrany (uvnitř místnosti) IP51
