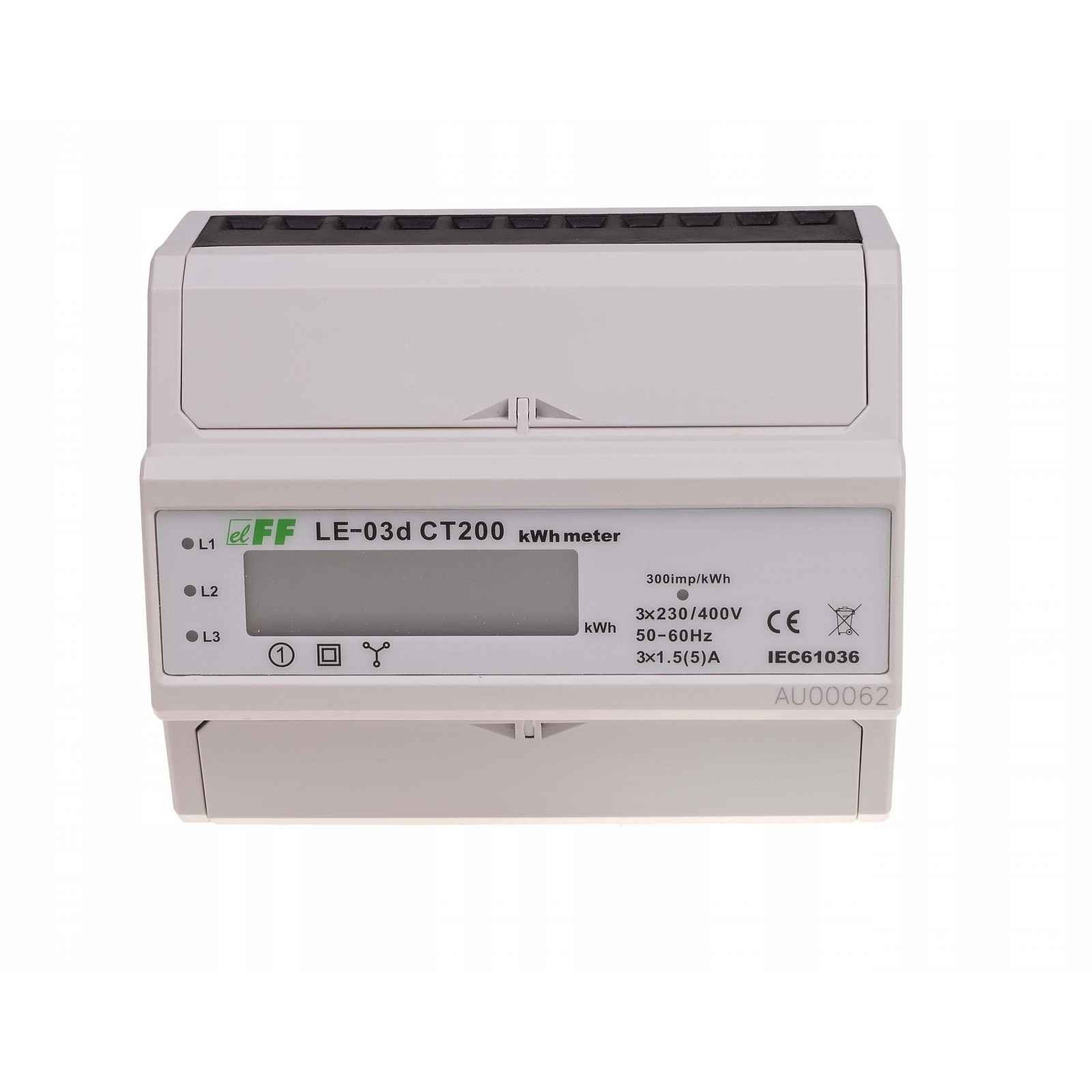

Elektroměr 3-fázový LE-03d CT-200

Elektroměr 3-fázový LE-03d CT-200Třífázový. Pro polopřímé měření. Proud 200 A. Určení: LE-03 CT jsou statické (elektronické) kalibrované elektroměry sloužící jako počítadla pro měření elektrické energie třífázového střídavého proudu v polopřímém systému. Měřiče jsou určeny pro spolupráci s proudovými transformátory s sekundárním proudem 5 A. Maximální měřený proud systému je určen hodnotou primárního proudu použitého proudového transformátoru. Při použití převodovek s vyhrazenými parametry ukazují měřiče skutečnou hodnotu elektrické energie odebrané systémem. Akce: Speciální elektronický systém pod vlivem proudícího proudu a aplikovaného napětí v každé fázi generuje impulsy v množství úměrném odebírané elektrické energii v této fázi. Spotřeba energie ve fázi je signalizována blikáním příslušné LED diody (L1, L2, L3). Součet impulsů ze tří fází signalizovaných blikáním LED (300 imp/kWh) se přepočítává na energii odebranou v celém třífázovém systému a její hodnota je indikována segmentovým LCD displej.   Počítadlo má impulsní výstup SO+ – SO-. To umožňuje připojení jiného sčítacího impulsního zařízení (SO) generovaného impulsy pomocí počítadla. Pro správnou funkci počítadla není nutné připojení dalšího zařízení. Počítadlo má možnost plombování krytů vstupních a výstupních svorek, což znemožňuje obcházení počítadla. Technické údaje: typ převodovky 200/5A referenční napětí 3×230V+N základní proud 3×1,5A maximální proud 3×5A minimální proud 0,04 A přesnost měření podle IEC61036 třída 1 rozsah indikací počítadla 0÷9999999 kWh konstantní počítadlo (3,33 Wh/imp) 300 imp/kWh signalizace čtení 4×LED červená impulsní výstup SO+ SO – otevřený kolektor Připojovací napětí SO+ SO- < 30 V dc Připojovací proud SO+ SO- < 27ma p SO+ SO- (3,33Wh/imp) 300imp/kWh doba impulsu SO+ SO- 90 měsíců vlastní odběr počítadla < 10VA; < 2w p-li> stupeň krytí IP20 pracovní teplota -20÷50°C šroubové svorky 25 mm² rozměry 7 modulů (122 mm) montáž na 35 mm lištu
