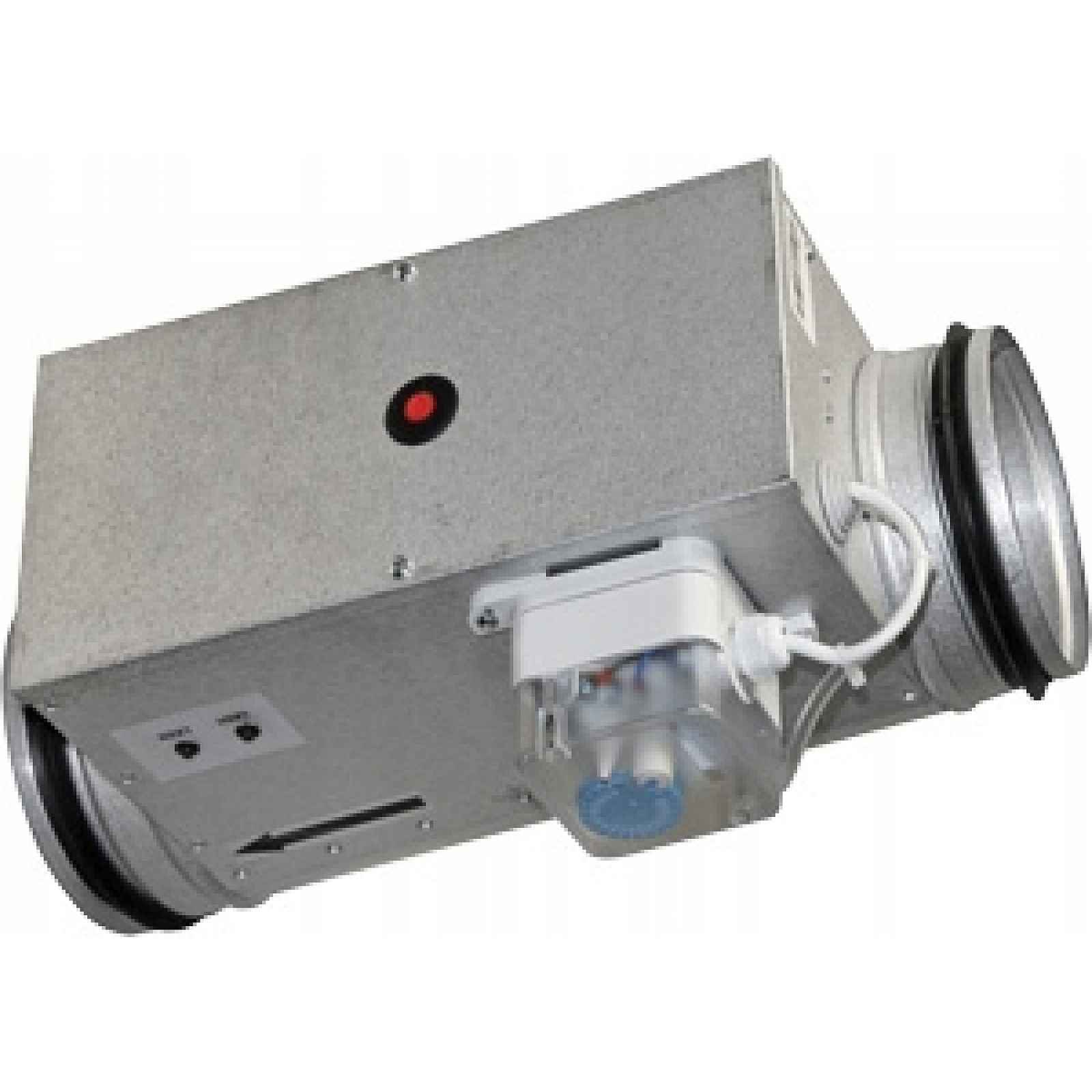

Elektrické kanálové ohřívače ECH-NI PTX/PSX HAVACO AUTOMATIZACEVýrobce: HAVACO
Model : ECH-NI PTX-200/12/1F
Technické údaje:
Průměr: 200 [mm]
Min. Průtok vzduchu: 170 [m3/h]
Min. Rychlost vzduchu: 1,5 m/s
Napětí: 1~230 [V]
Výkon: 1,2 kW
ECH NI PTX/PSX HAVACO je řada elektrických kanálových ohřívačů s vestavěným automatickým systémem obsahujícím regulátor topného výkonu, snímač průtoku (PTX) a tlakový spínač (PSX). Regulace se provádí na principu pulzování. Doba mezi zapnutím a vypnutím ohřívačů je nastavena regulátorem tak, aby bylo zajištěno udržení nastavené teploty. Nastavení teploty se provádí pomocí potenciometru umístěného na krytu ohřívače. V případě nedostatku proudění vzduchu se funkce ohřevu vypne bez ohledu na teplotu vzduchu za ohřívačem. Ohřívače ECH jsou přizpůsobeny pro montáž do kulatých kanálů. Vyskytují se v typických ventilačních průměrech od 100 do 500 mm a výkonech od 0,3 do 24,0 kW.
Každá topná jednotka má dvoustupňovou ochranu proti přehřátí:
I stupeň při 50 °C – automatický reset
II. stupeň při 100 °C – nutný ruční reset
Použití
Kanálové ohřívače se používají k ohřevu čistého vzduchu v instalacích větrání budov, zejména v podzimním a zimním období, a také v průmyslových instalacích vyžadujících stálou teplotu přiváděného vzduchu. Ohřívače ECH se osvědčují také jako předehřívače nebo sekundární ohřívače a doplňují instalace založené na ventilačních jednotkách s rekuperací tepla.
Design
Kryt ohřívače je vyroben z ocelového plechu pokrytého vysoce kvalitní hliníkovou vrstvou, která zaručuje vysokou odolnost proti korozi.Připojovací trubky jsou vyrobeny v záporné toleranci a mají těsnění EPDM. Topné prvky jsou vyrobeny z z nerezové oceli AISI 304.
Připojovací skříň má stupeň krytí IP44.InstalaceOhřívače lze namontovat v jakékoli poloze, s výjimkou připojovací krabice směřující dolů v poloze. Pokud existuje možnost náhodného kontaktu s topnými tělesy, použijte vhodné kryty. Rychlost vzduchu protékajícího ohřívačem nesmí být nižší než 1,5 m/s. Průtok výbušných nebo agresivních plynů je zakázán. Ohřívače lze použít pouze k ohřevu čistého vzduchu. Zařízení určené pro vnitřní instalace.Elektrické připojeníElektrické připojení musí být provedeno kvalifikovaným elektrikářem v souladu s platnými národními a mezinárodními předpisy. Zdroj napájení a napájecí kabel musí být v souladu s údaji uvedenými na typovém štítku ohřívače. Automatický spínač je třeba zvolit podle technických údajů. Ohřívač je třeba uzemnit.Katalogový list
