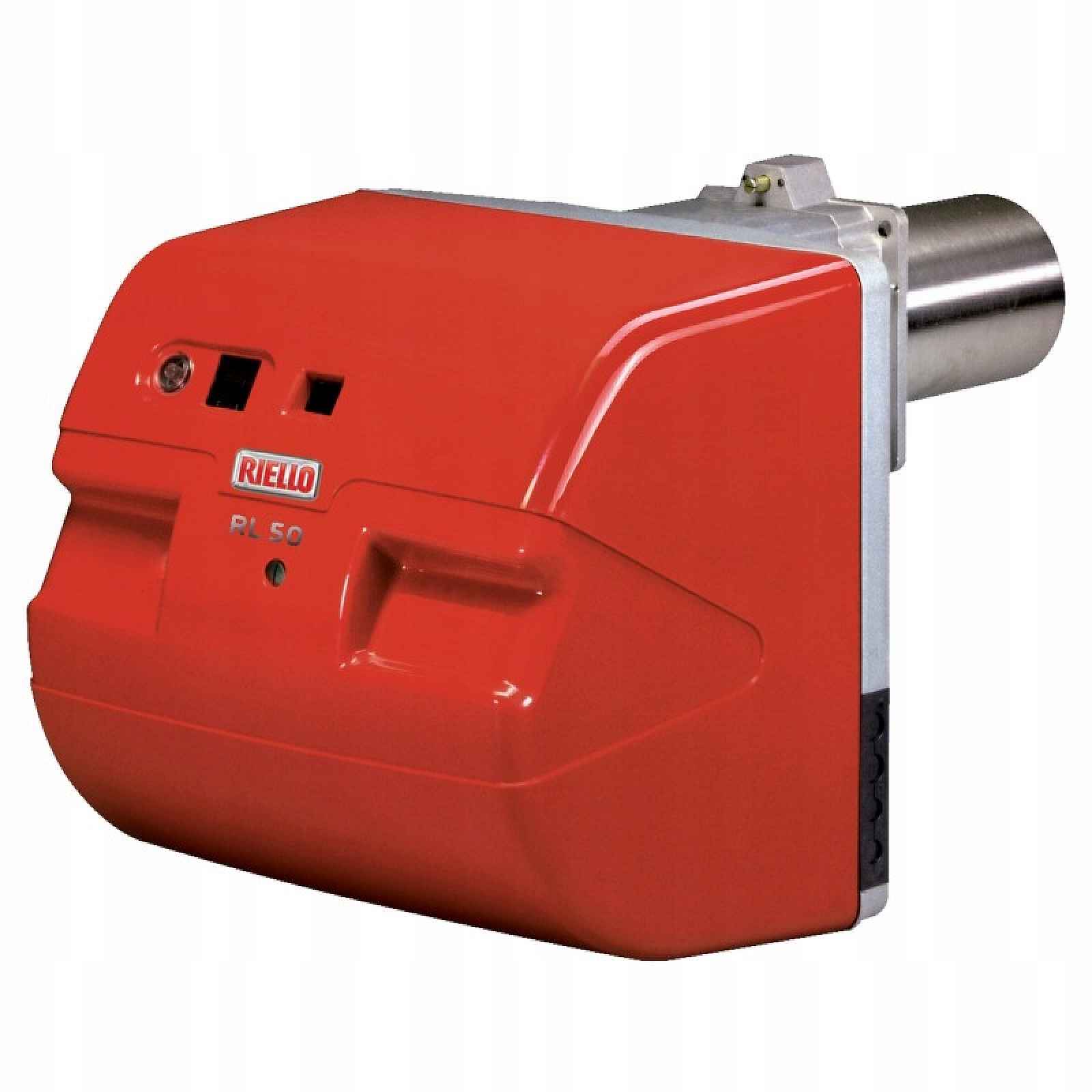

Olejová lampa dvoustupňový Riello Guliver Rl 50 Tc 216 mm 148/296-593 kW

Olejové lampy dvoustupňové – technické údaje řady RL

TYP HOŘÁKU (délka hlavy), KÓD HOŘÁKU, VÝKON v kW, SPOTŘEBA PALIVA v kg, ČISTÁ CENARL 34 MZ TC (L=216 mm), 3470210, 97/154 – 395, 8,3/13 – 33,6, 2 602RL 44 MZ TC (L=216 mm), 3470310, 155/235 – 485, 13/20 – 41, 3 172RL 50 TC (L=216 mm), 3474632, 148/296 – 593, 12,5/25 – 50, 3 411RL 64 MZ TC (L=250 mm), 3470410, 206/400 – 830, 17/38 – 70, 4 699RL 70 TC (L=250 mm), 3475032, 255/474 – 830, 21,5/40 – 70, 4 751RL 100 TC (L=250 mm), 3475232, 356/711 – 1186, 30/60 – 100, 5 555RL 130 TC (L=250 mm), 3475432, 486/948 – 1540, 41/80 – 130, 6 615RL 190 TC (L=370 mm), 3475613, 747/1423 – 2443, 63/120 – 190, 7 658RL 250 TC (L=378 mm), 3470010, 600/1250 – 2700, 51/100 – 228, 10 287⭐ Dvoustupňové Olejové lampy Riello řady RL jsou vybaveny mikroprocesorovou řídicí jednotkou hořáku, díky které můžeme získávat informace o provozním stavu a diagnostikovat příčiny poruch. Díky nové konstrukci ventilátoru bylo dosaženo vyšší komprese a nižší hladiny hluku hořáku.

olejová lampa Riello RL 50 je standardně vybaven systémem dvojitých trysek pro dvoustupňovou regulaci výkonu. Spalovací vzduch je řízen třípolohovým hydraulickým pohonem vzduchové klapky, který klapku uzavře při zastavení hořáku. Tato akce zabraňuje ochlazení spalovací komory.

Olejová lampa Riello RL 50 TC je dvoustupňový olejová lampa .

Výkon hořáku RL50 je

• 148 kW v první fázi provozu

a

296 kW - 593 kW výkonu ve druhé fázi provozu.

SCHÉMA A POPIS HOŘÁKŮ Řada RL

POPIS HOŘÁKU RL (A)

• 1. Zapalovací elektrody
• 2. Hlava hořáku
• 3. Seřizovací šroub hlavy hořáku
• 4. Fotorezistor pro kontrolu přítomnosti plamene
• 5. Šroub upevňující ventilátor k přírubě

6. Návody pro otevření hořáku a kontrolu spalovací hlavy

7. Hydraulický pohon pro ovládání vzduchové klapky. Po vypnutí hořáku se vzduchová klapka zcela uzavře, aby se minimalizovaly tepelné ztráty z kotle způsobené tahem komína.

• 8. Bezpečnostní solenoidový ventil (RL 38-50)
• 9. Čerpadlo
• 10. Deska pro montáž palivového a elektrického potrubí
• 11. Přívod vzduchu pro ventilátor
• 12. Měřicí otvor pro tlak ventilátoru
• 13. Příruba pro připojení hořáku ke kotli
• 14. Disk s vířivým plamenem
• 15. Průzor pro kontrolu plamene
• 16. STAVOVÝ nebo LED PANEL
• 17. Stykač motoru a tepelný spínač s resetovacím tlačítkem (RL 50)
• 18. Kondenzátor motoru
• 19. Ovladač s kontrolkou zámku a tlačítkem pro resetování zámku

20. Dva přepínače

• "hořák zapnutý - vypnutý"
• "práce na 1. - 2. úrovni"

• 21. Elektrické připojovací zástrčky
• 22. Vzduchová klapka
• 23. Šroub pro nastavení tlaku čerpadla
• 24. Sada solenoidových ventilů pro provoz hořáku v 1. nebo 2. stupni
• 25. Rozšíření vodítek
• 26. Elektrický motor
• 27 . Zapalovací transformátor

28. Stykač motoru a tepelný spínač s resetovacím tlačítkem.

29. Svorkovnice

Existují dva typy zámků hořáku

• ZAMYKÁNÍ OVLADAČE:

Rozsvícení tlačítka regulátoru upozorňuje na zablokování hořáku.

Pro odemknutí ovladače stiskněte resetovací tlačítko nejdříve 10 sekund po zablokování.

• ZÁMEK MOTORU (třífázová verze RL 38 a RL50)

• Pro odemčení stiskněte tlačítko tepelného spínače.ROZMĚRY HOŘÁKŮ RL 28, RL 38, RL 50
• ROZMĚRY HOŘÁKU RL 50
• A – 476
• B – 474
• C – 468
• D – 216 (nebo 351 mm pro RL50 kód: 3474633
• TECHNICKÉ PARAMETRY DVOUSTUPŇOVÝCH OLEJOVÝCH HOŘÁKŮ RIELLO SÉRIE RL
• TECHNICKÉ PARAMETRY DVOUSTUPŇOVÉHO OLEJOVÉHO HOŘÁKU RIELLO RL 50

Výkon topení I. stupeň: 148 kW až 296 kW

Spotřeba paliva I. stupeň: 12,5 kg
