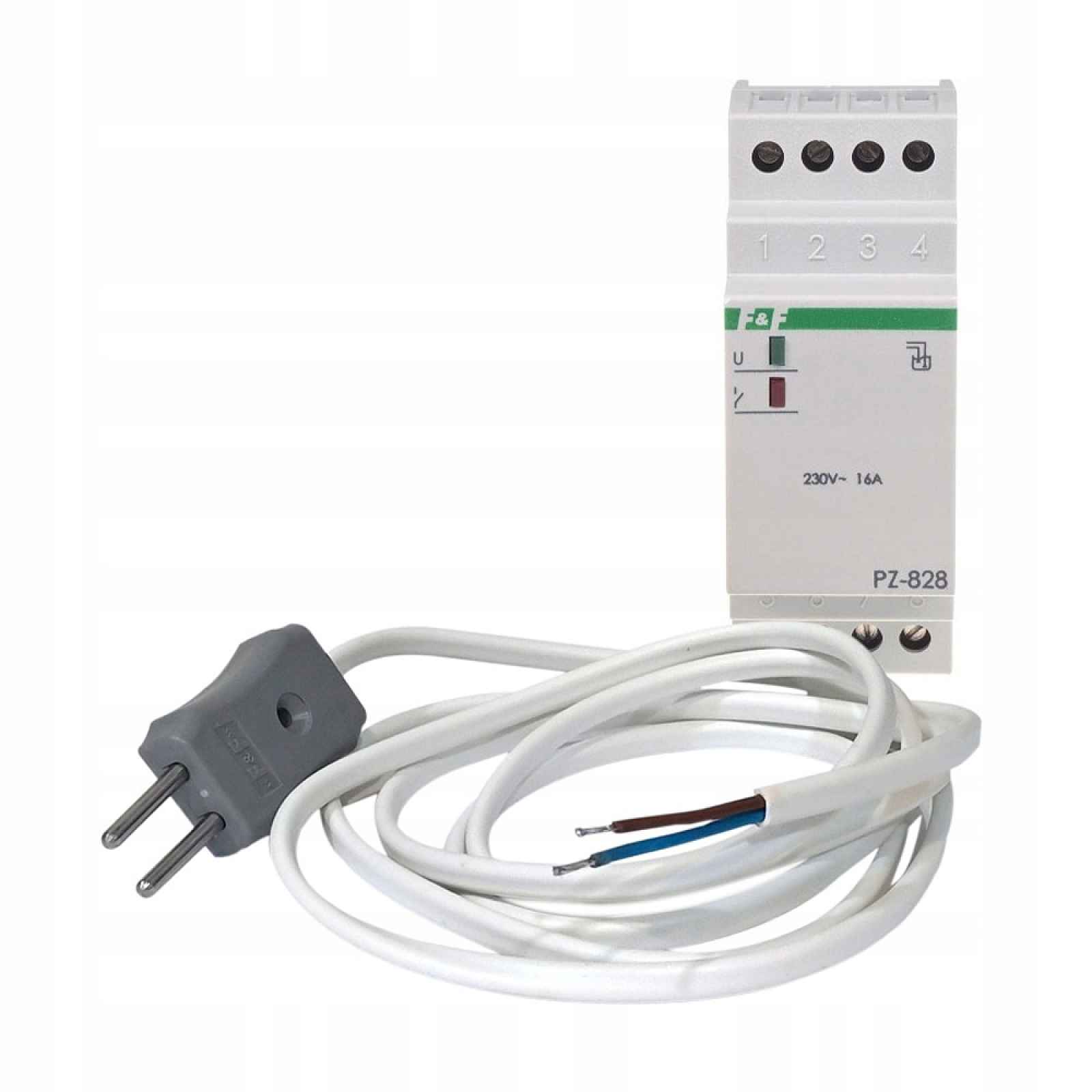

Dohledové relé pro kontrolu hladiny kapaliny F&f PZ-828, 230V, 16A, IP20
Dohledové relé pro kontrolu hladiny kapaliny F&F PZ-828, 230V, 16A, IP20Tovární konstantní nastavení citlivosti.Sonda PZ součástí.1 stavová relé slouží k detekci přítomnosti vodivých kapalin elektrického proudu na úrovni montáže zaplavovací sondy.Jak funguje relé kontroly hladiny kapaliny?V suchém… Celý popis ↓
Popis Dohledové relé pro kontrolu hladiny kapaliny F&f PZ-828, 230V, 16A, IP20
stavu zůstává kontakt relé v poloze 7-4. V okamžiku zaplavení sondy kapalinou (tj. zkraty elektrod sondy) kontakt relé se přepne do polohy 7-8. Po poklesu hladiny kapaliny (rozevření elektrod sondy) se kontakt relé vrátí do polohy 7-4.Způsob připojení sondyKonstrukce sondy umožňuje její montáž na rovný vodorovný podklad, např. na podlaze v místnosti s hydroventily, průtokovým potrubím nebo v prádelně.
Zobrazit celý popis
Díky tomu je možné rychle detekovat poruchu (zaplavení místnosti kapalinou) se současným vypnutím elektrických obvodů nebo zapnutím zvukové nebo světelné signalizace (alarmu).Kabel sondy lze prodloužit až na 100 m.Pod vstup 5-6 lze připojit až 10 sond - sériově nebo paralelně:* sériově - pro závislý systém kontroly hladiny kapaliny ve více bodech - musí dojít současně ke zkratu všech připojených senzorů, aby relé fungovalo* paralelně - pro alternativní systém kontroly hladiny kapaliny ve více bodech - musí dojít ke zkratu alespoň jednoho, některého z připojených senzorů. Při sériovém připojení se snižuje citlivost senzorů (snižuje se vodivost).POZOR!Svorky 5-6 jsou odděleny od sítě.Technické údaje:
Jmenovité řídicí napětí Us pro AC 50 Hz [V] od: 230
| Počet vstupů pro elektrody | 2 |
| Počet přepínacích kontaktů | 1 |
| Fyzický princip měření | Vodivost |
| S odnímatelnými svorkami | NE |
| Typ ovládacího napětí | AC |
| Výška [mm] | 90 |
| Šířka [mm] | 35 |
| Hloubka [mm] | 65 |
| Typ elektrického připojení | Šroubové připojení |
