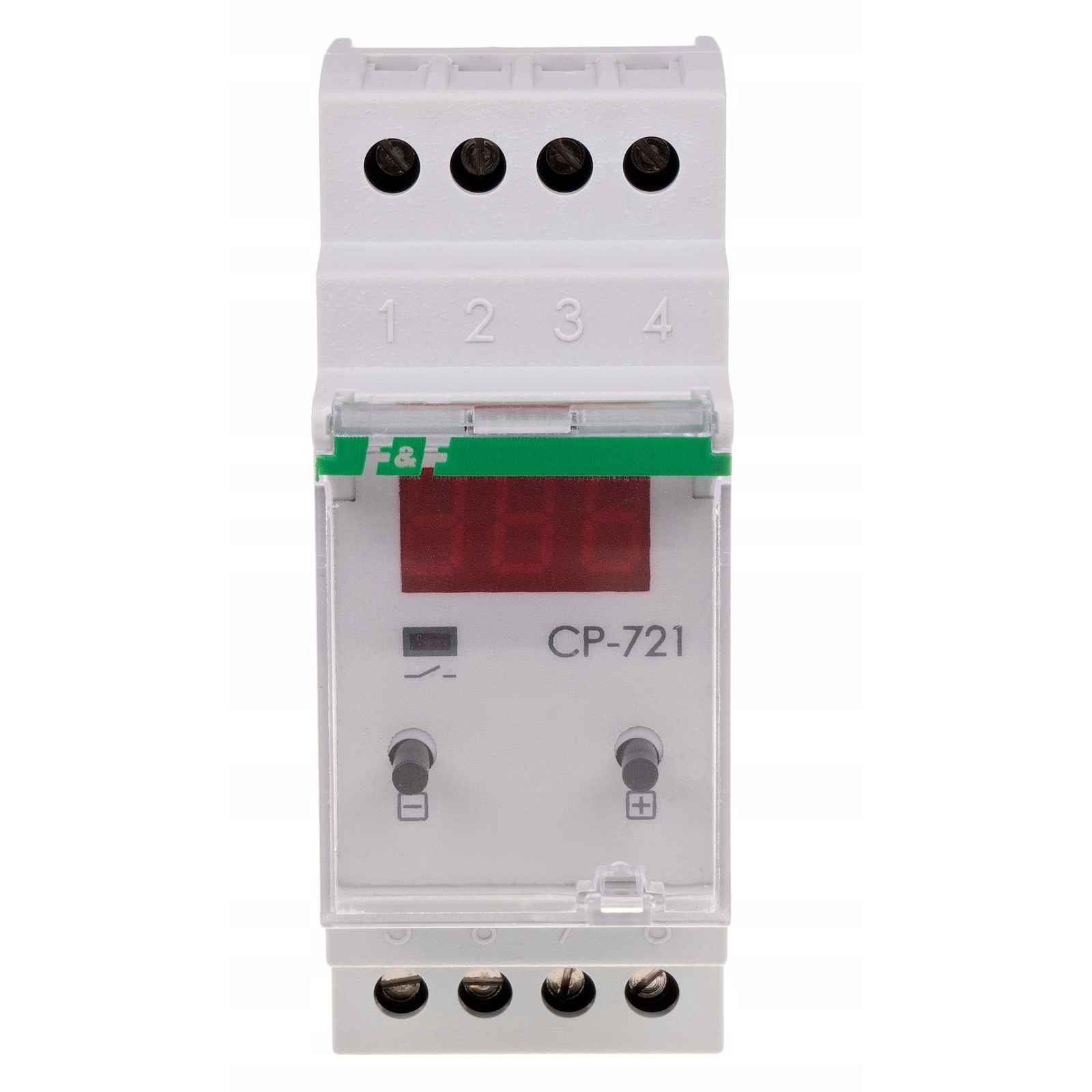

Digitální napěťové relé CP-721 F&f

Napěťové relé CP-721 digitálníDigitální. Určení: Napěťové relé CP-721 slouží ke kontrole napětí jednofázové sítě a k ochraně jednofázového spotřebiče před následky zvýšení nebo snížení napětí mimo nastavené hodnoty. Funkce: V pracovním režimu displej zobrazuje aktuálně měřenou hodnotu napětí. Uživatelem nastavitelný dolní (UL) a horní (UH) práh napětí určuje tzv. napěťové okno, v jehož mezích mohou nastávat změny napájecího napětí, aniž by relé zareagovalo. Při správném napájecím napětí zůstává kontakt relé uzavřený. Změna napájecího napětí nad nebo pod nastavené prahové hodnoty napětí způsobí otevření kontaktu s časovým zpožděním nastaveným uživatelem. Svícení červené LED signalizuje stav uzavření kontaktu. Překročení hodnoty napětí o více než 5V od nastavených prahových hodnot UH a UL je signalizováno pulzováním displeje. Opětovné sepnutí kontaktu relé nastane automaticky v případě, že se trvalá hodnota napětí vrátí o 5V do rozmezí nastavených prahových hodnot UH a UL po dobu návratu nastavenou uživatelem. Relé může být napájeno napětím až 450V~. To umožňuje účinnou ochranu spotřebiče i při zvýšení napětí nad přípustné normy. Rovněž v případech záměny polarity napájení nedojde ke zničení ("spálení") relé. Technické údaje: napájení 150÷450V AC zatěžovací proud 2x[< 8A] separovaný kontakt 2x1P signalizace napájení LED červená práh napětí sepnutí / krok dolní UL 150÷210V / 1V horní UH 230÷260V / 1V napěťová hystereze návratu pro UL/UH 5V doba sepnutí / krok pro práh UL 2÷10sek / 1sek pro práh UH 0,1÷1sek / 0,1sek doba návratu pro UL/UH 2sek÷9,5min přesnost nastavení 1V přesnost měření ±1V displej 3×segmentový LED 5×9mm příkon 0,8W pracovní teplota -25÷50°C připojení šroubové svorky 2,5mm2 rozměry 2 modul (35mm) montáž na lištu 35mm
