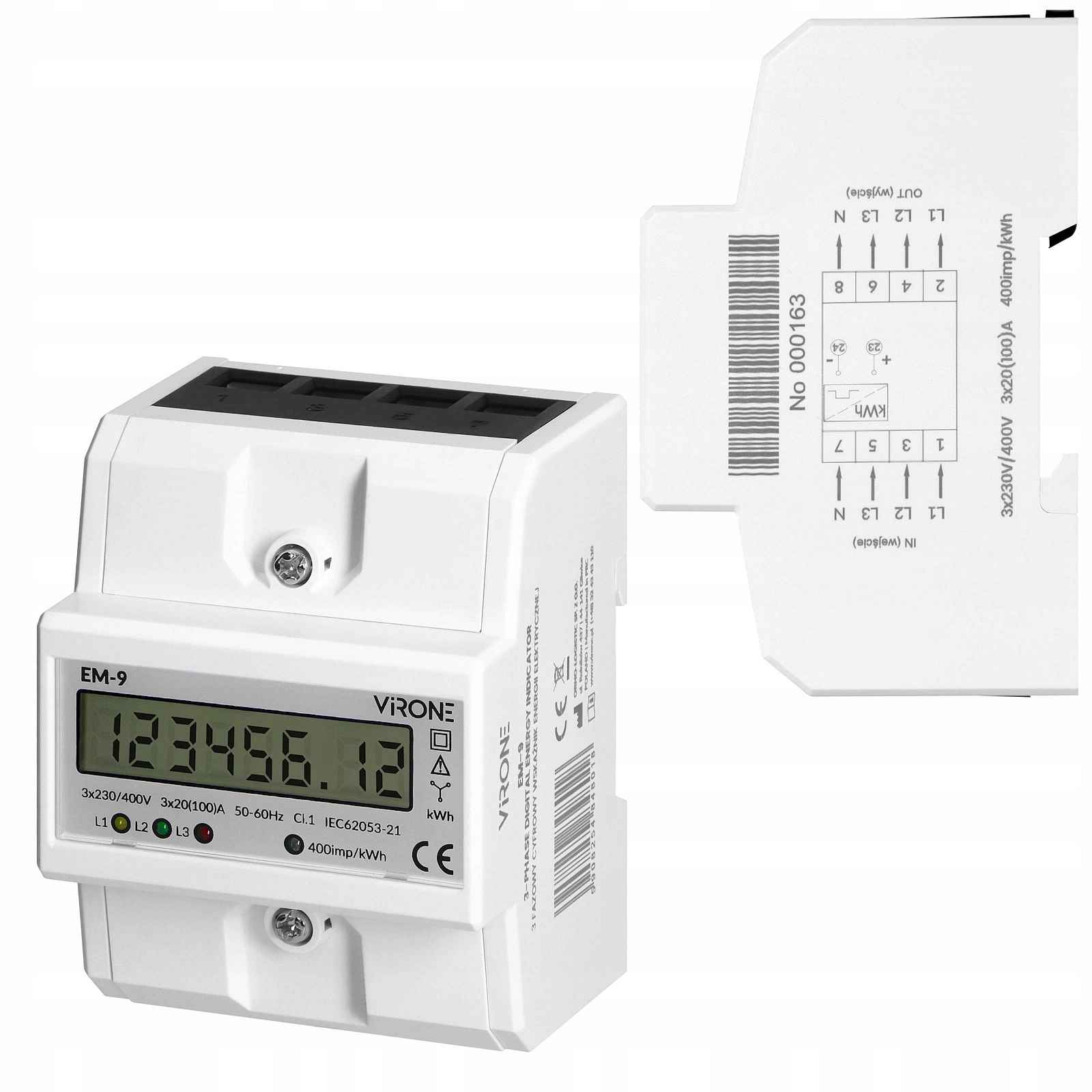

Digitální indikátor spotřeby elektrické energie 3-fázový 100A na Din lištu

3-fázový digitální indikátor elektrické energie 100A na DIN lištu TH35Virone EM-9Třída přesnosti: BPočet fází: TřífázovéNapětí: 3x230/400 V~Proud: 3x20(100)AZákladní proud (lb): 20 AJmenovitý proud (In): 100 AMaximální proud (Imax): 100 A✔ Indikátor je přizpůsoben pro jmenovité napětí 3x230/400V AC a maximální proud do 40 A. Vlastní spotřeba 6W/30VA má vliv na energetickou úspornost zařízení.✔ Spotřeba energie ve fázi je signalizována blikáním LED diody. Počet impulzů se přepočítává na odebranou energii a její hodnota je indikována pomocí LCD displej.✔ Navíc je indikátor vybaven pulzním výstupem typu S0.✔ Robustní kryt a stupeň krytí IP51 zaručují vysokou odolnost proti prachu.✔ Shoda s mezinárodním standardem IEC 62052-11.Startovací proud – nejnižší hodnota zatěžovacího proudu, kterou počítadlo detekuje a zaznamenává.Minimální proud – nejnižší hodnota zatěžovacího proudu, kterou počítadlo zaznamenává podle normy.Základní proud – určuje hodnotu proudu, při které se procentuální chyba měření blíží nule.Maximální proud – je maximální proud, kterým můžeme neustále zatěžovat elektroměr.Sada obsahuje:1 ks 3fázový digitální indikátor elektrické energieNávodUrčení:3fázový digitální indikátor spotřeby elektrické energie je přesné měřicí zařízení pro sledování a zaznamenávání spotřeby činného výkonu v třífázových obvodech.Slouží k provádění indikací v metrických jednotkách (kWh), ale neslouží k provádění fakturačních měření.Indikátor je přizpůsoben pro montáž na 35 mm DIN lištu.Stavba:L1 – dioda energie fáze 1L2 – dioda energie fáze 2L3 – dioda energie fáze 3400 imp/kWh – indikátor impulsního výstupuTechnické údaje:Typ počítadla: ElektronickéNapětí: 3x230/400 V~Proud: 3x20(100)AZákladní proud (lb): 20 AJmenovitý proud (In): 100 AMaximální proud (Imax): 100 AJmenovité napětí (Un) N-L: 220 AC VJmenovité napětí (Un) L-L: 220 AC VFrekvenční rozsah: 50-60 HzPříkon: 2W/10VA WTřída přesnosti: BPočet fází: TřífázovéModel: Přímé měřeníTyp měřené energie: Aktivní výkonVhodné pro: PříjemPočet tarifů počítadla: JednotarifníImpulsní výstup: ElektrickýTyp impulsního výstupu: S0Počet impulsů: 400Typ indikátoru: DigitálníZpůsob montáže: Adaptér DIN lištyŠířka vyjádřená počtem modulů: 3Počet pozic počítadla: 6+2Stupeň krytí (IP): IP51Provozní vlhkost: 75 %Vlhkost skladování: 75 %Pracovní teplota: -25 ~55Teplota skladování: -25~70Mezinárodní standard: IEC 62052-11, IEC 62053-21Displej: LCD 6+2Rozměry:Šířka: 76 mmHloubka: 65 mmVýška: 100 mmSchéma připojení(IN) 1, 3, 5, 7 – vstupy napájecích kabelů(OUT) 2, 4, 6, 8 – výstupy napájecích kabelůL1/L2/L3 – fáze 1/2/3N – neutrální vodičS0+/S0- (23/24) – připojení impulsního výstupuInstalace1. Odpojte napájení rozvaděče.2. Upevněte indikátor na standardní 35 mm DIN lištu.3. Stiskněte svorku DIN lišty.4. Připojte proudový obvod podle schématu připojení (obr. 1).5. Po připojení namontujte krytky přípojek.
