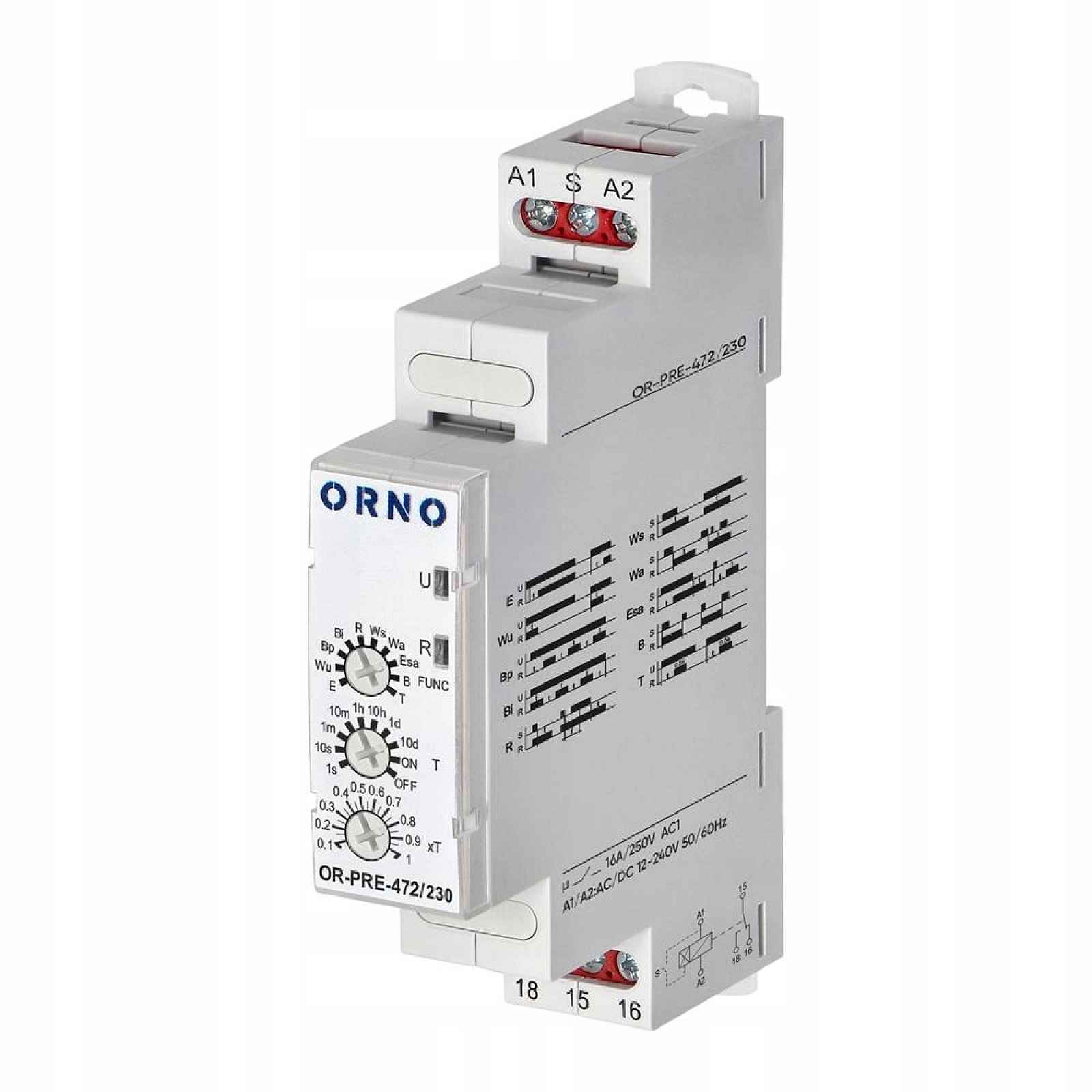

Časový spínač Economic, 10 funkcí, 230 V Ac OR-PRE-472/230
Časový spínač Economic, 10 funkcí, 230 V AC OR-PRE-472/230Multifunkční časový relé ECO je modulární zařízení, jehož použití zahrnuje systémy pro napájení ventilace, topení, signalizaci nebo osvětlení v domácích i průmyslových instalacích. Celý popis ↓
Parametry
| Značka: | Orno |
Popis Časový spínač Economic, 10 funkcí, 230 V Ac OR-PRE-472/230
To přispívá k úsporám energie a zvýšení komfortu používání elektrických zařízení.
Relé je napájeno napětím 230 V AC/DC při frekvenci 50/60 Hz. Má jeden spínací kontakt s jmenovitým proudem 16 A pro 250 V AC a 24 V DC. Maximální zátěžový výkon je 4000 VA.
Model má až 10 funkcí
- opožděné zapnutí (E),
- zapnutí na nastavený čas (Wu),
- symetrická cyklická práce začínající přestávkou (Bp),
- symetrická cyklická práce začínající zapnutím (Bi),
- opožděné vypnutí ovládané kontaktem S (R),
- jednorázové zapnutí na nastavený čas, spouštěné uzavřením ovládacího kontaktu S (Ws),
- zapnutí na nastavený čas, spouštěné otevřením ovládacího kontaktu S (Wa),
- opožděné zapnutí a vypnutí ovládané kontaktem S (Esa),
- cyklický provoz řízený zavíráním ovládacího kontaktu S (B),
- generování impulsu 0,5 s po uplynutí času T (T).
Zobrazit celý popis
Relé také plní základní funkci ON/OFF – může být neustále zapnuto nebo vypnuto.
Výrobek je určen k montáži na 35 mm DIN lištu v libovolné poloze a pevné uchycení zaručují dva háčky – horní a spodní. Zařízení má svorky pro vodiče o průřezu až 2,5 mm².
Kompaktní rozměry 65x18x90 mm a šířka jednoho modulu zajišťují pohodlnou montáž a úsporu místa v rozvaděči.
Obecné informace
Funkce: MultifunkčnostZpůsob montáže: DIN lištaŠířka vyjádřená počtem modulů: 1Počet přepínacích kontaktů: 1Ovládací napětí 1 [V]: 230Typ ovládacího napětí 1: AC/DCFrekvence ovládacího napětí 1 [Hz]: 50/60Jmenovitý spínací proud 250 V AC [A]: 16Jmenovité zatížení 24 V DC [V]: 16Maximální výkon [VA]: 4000Odpor kontaktů: ≤ 100 mΩMaximální frekvence připojení: 600 cyklů/hPracovní rozsah napájecího napětí: 0,9 – 1,1 UnSpínací odolnost AC: > 0,5 x 10^5Upínací kabely [mm2]: 2.5Počet a typ kontaktů: 1PTyp kontaktů: AgSnO2Relativní vlhkost [%]: do 85Odolnost proti nárazům [g]: 15Odolnost vůči vibracím: 0,35 mm DAKategorie přepětí: IIITřída hořlavosti krytu UL94: V0Teplota skladování [°C]: -40 °C až +70 °CProvozní teplota [°C]: -20℃~+50℃Výška [mm]: 65Šířka [mm]: 17.8Hloubka [mm]: 90Normy: EN/IEC 60529Stupeň ochrany: IP20Počet programů: 10
