Časový spínač 10-funkční PCS-516 Duo
Časové relé slouží k časovému řízení v systémech průmyslové a domácí automatizace (např.: větrání, vytápění, osvětlení, signalizace apod.). Celý popis ↓
Popis Časový spínač 10-funkční PCS-516 Duo

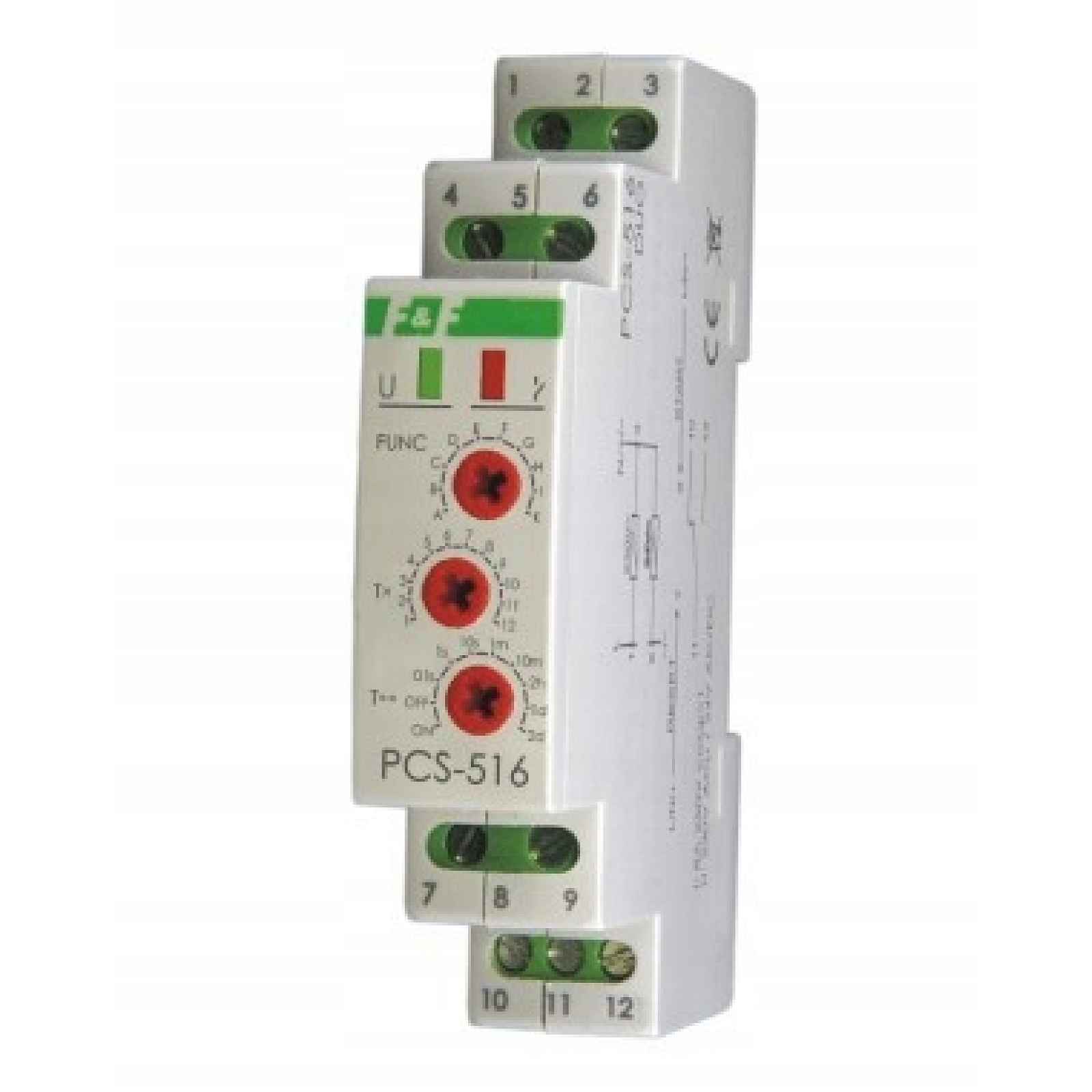

- Časový spínač 10-funkční PCS-516 DUO
- Kód: PCS-516DUO
- Č.: 5908312595496
- Výrobce: F&F
10-funkcyjny. S vstupy START a RESET.
Určení
Akce
Relé provádí zvolenou funkci provozu podle nastaveného časového režimu. Výběr určitého časového rozsahu a funkce provozu relé spočívá v nastavení vhodné kombinace otočných kódových spínačů.
- Uvedení napětí RESET během provádění funkce
A, B, C, D, F způsobuje realizaci pracovního režimu od začátku
F, G, H, I způsobuje návrat relé do počátečního stavu a čekání na signál START.
Zobrazit celý popis
K způsobuje trvalé zapnutí kontaktu relé v poloze 11-12 pro verzi DUO a 3-7 pro verzi UNI.
- Nastavení otočného přepínače časového rozsahu do polohy:
Při zapnutém napájení způsobí trvalé zapnutí kontaktu do polohy 11-12 pro verzi DUO a 3-7 pro verzi UNI.
OFF při zapnutém napájení způsobí trvalé zapnutí kontaktu do polohy 11-10 pro verzi DUO a 3-5 pro verzi UNI.
- Při zapnutém napájení systém nereaguje na změnu nastavení časového rozsahu.
- Práce s nově nastaveným časovým rozsahem nastává po vypnutí a opětovném zapnutí napájení.
- Při zapnutém napájení v nastaveném časovém rozsahu je možné plynule regulovat čas v rozsahu nastavení času.
Technické údaje
- napájení 230 V AC a 24 V AC/DC
- proud zatížení
- separovaný kontakt 1P
- rozsah nastavení pracovní doby 0,1 sekund÷24 dní
- zpoždění provozu
- LED signalizace napájení zelená
LED signalizace stavu kontaktu červená
- příkon 0,8 W
- pracovní teplota -25÷50°C
- přípojka šroubové svorky 2,5 mm²
- rozměry 1 modul (18 mm)
- montáž na lištu TH-35
