Časový ovladač hvězda-trojúhelník PCG-417 Duo

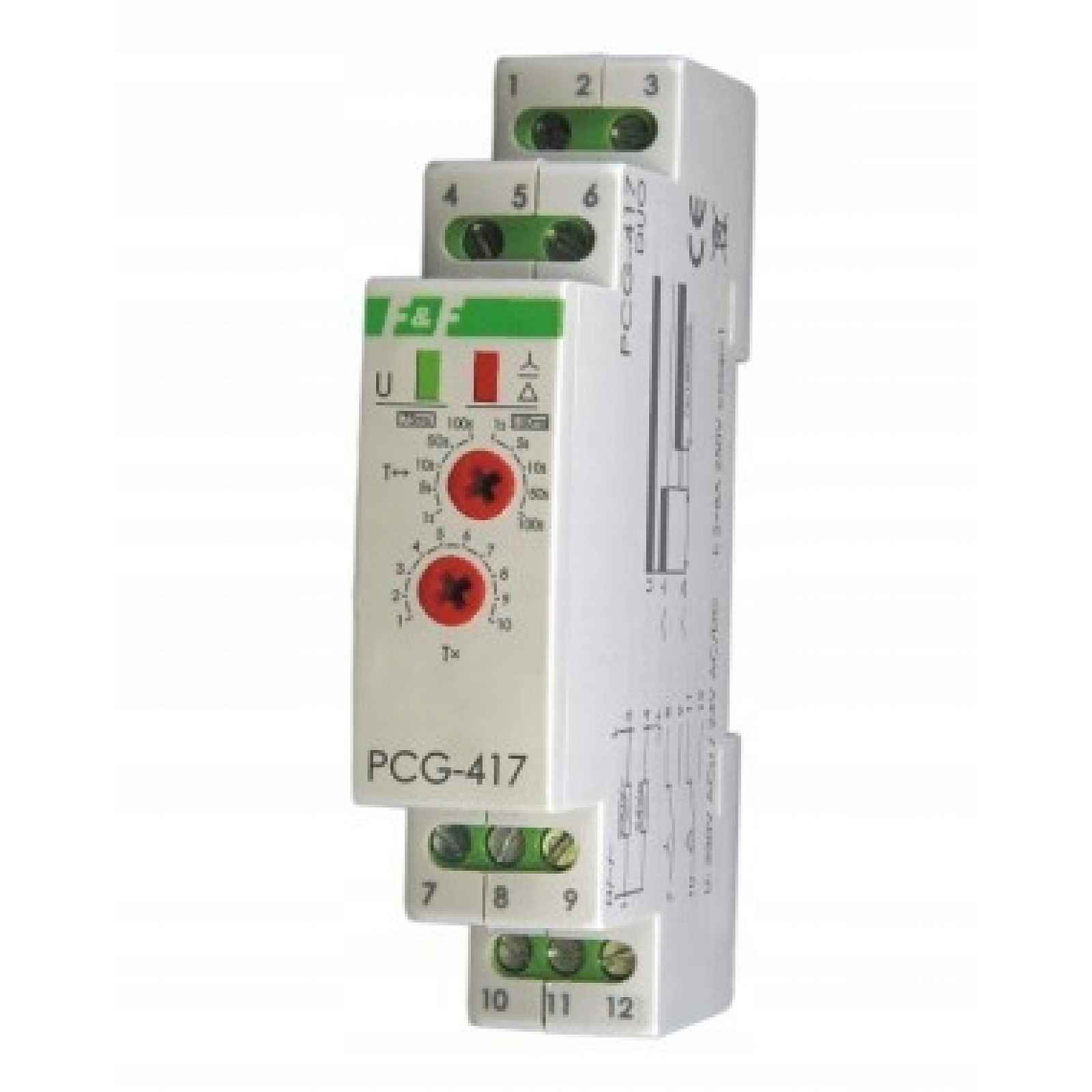

Časový ovladač hvězda-trojúhelník PCG-417 DUO Kód: PCG-417DUO Č.: 5908312595502 Výrobce: F&F Přepínač HVĚZDA-TROJÚHELNÍK Určení: Pro ovládání spínacího stykacího systému HVĚZDA-TROJÚHELNÍK. Účinnost: Ovladač má speciální systém dvou elektromagnetických relé, který eliminuje riziko zapnutí dvou stykačů současně. Každý z relé ovládá příslušný stykač. Při přepnutí z systému HVĚZDA na TROJÚHELNÍK první odpojí stykač „hvězdy“, dojde k nucené časové přestávce a poté druhý relé zapne stykač „trojúhelníku“. Po zapnutí napájení se kontakt GWIAZDAY přepne do polohy 7-9 na nastavenou dobu spuštění t1. Kontakt TROJÚHELNÍKU zůstává v pozici 10-11. Po uplynutí doby startu t1 se kontakt HVĚZDA přepne do polohy 7-8 (kontakt TROJÚHELNÍKU stále zůstává v poloze 10-11) a dojde k přerušení přepínání v nastaveném čase t2. Po uplynutí času se t2 kontakt TROJÚHELNÍKU přepne do polohy 10-12 a zůstane v tomto stavu až do odpojení napájecího napětí (kontakt HVĚZDAY zůstává v poloze 7-8). Nastavení doby spuštění a doby zpoždění přepnutí. Knoflíkem pro výběr časového rozsahu T↔ nastavíme zvolený časový rozsah (pro možnost zpoždění přepínání t2 = 75 ms na levé straně stupnice a pro možnost zpoždění přepínání t2 = 100 ms na pravé straně stupnice). Knoflíkem T× nastavíme hodnotu na stupnici od 1 do 10. Počet těchto hodnot je roven době spuštění t1 (např. t1=1s×7=7sec). Technické údaje: napájení 230 V AC a 24 V AC/DC proud zatížení 2×( kontakt 2× separovaný 1P doba startu HVĚZDA 1÷1000sec doba přepínání 75 ms / 150 ms LED signalizace napájení zelená LED signalizace provozu červená příkon 0,8 W pracovní teplota 25÷50°C přípojka šroubové svorky 2,5 mm² rozměry 1 modul (18 mm) montáž na lištu TH-35
