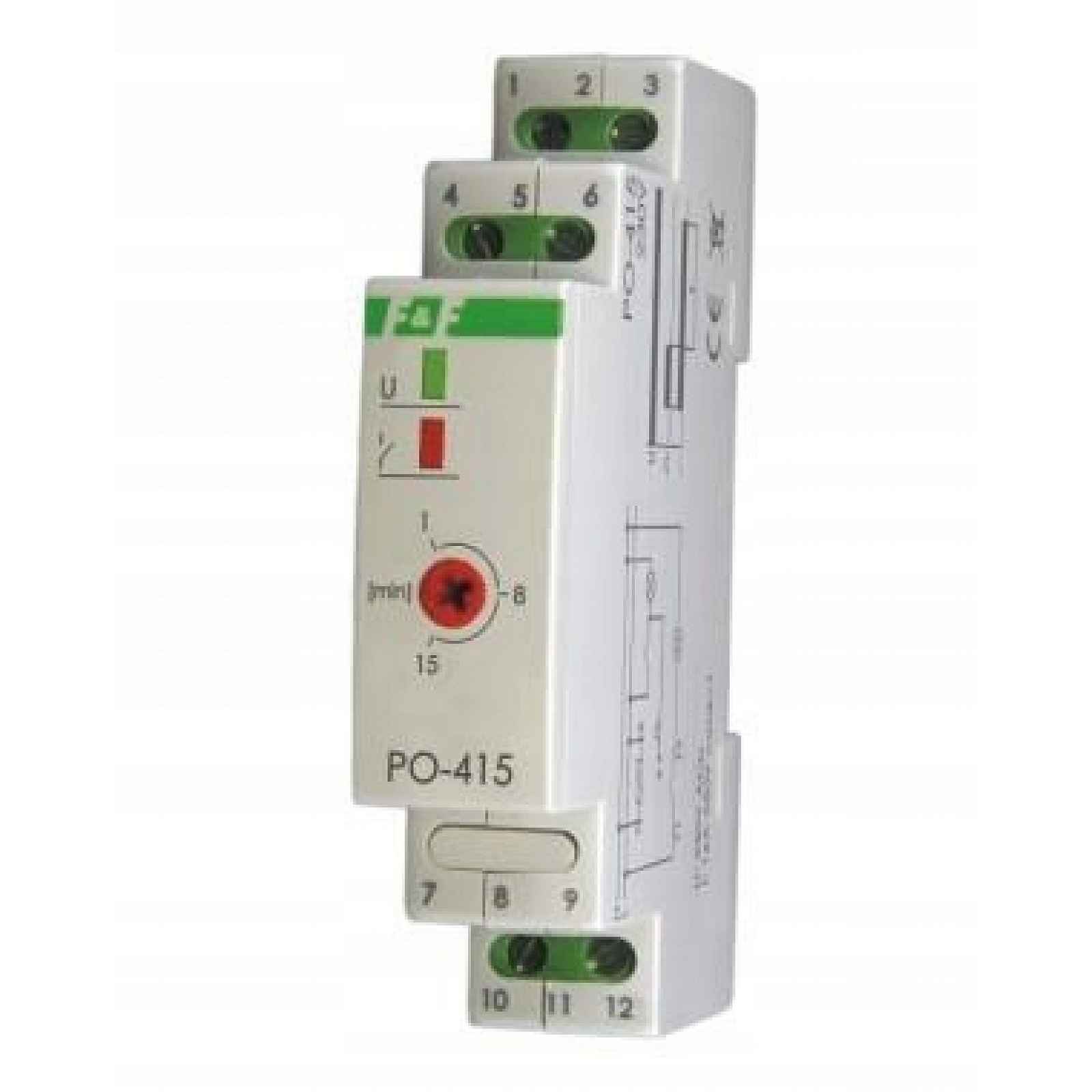

Časové relé s opožděným klesáním PO-415 24V
Časové relé s opožděným odpadem slouží k udržení napájení ovládaného přijímače po určitou dobu po výpadku ovládacího napětí, např. v systémech koupelnové ventilace, kde dochází k udržení provozu ventilátoru – zapínaného spolu s osvětlením – po určitou dobu po vypnutí tohoto osvětlení. Celý popis ↓
Popis Časové relé s opožděným klesáním PO-415 24V
Časové relé s opožděným klesáním PO-415 24VNa 35 mm lištu
Určení
Účinnost
Přidání ovládacího napětí S na relé způsobí jeho spuštění a zapnutí napětí na ovládaném přijímači. Po výpadku ovládacího napětí je činnost přijímače udržována po dobu udržování t (nastavitelné potenciometrem). Po čase vypnutí ovládaného přijímače nastane automaticky. V případě opětovného uvedení ovládacího napětí S před uplynutím nastaveného času relé provádí svou funkci od začátku.
Zobrazit celý popis
Technické údaje
napájení 24 V ACproud zatíženíseparovaný kontakt 1Pproud ovládacího impulsudoba udržování 1÷15 minLED signalizace napájení zelenáčervená LED signalizace provozupříkon 0,56 Wpracovní teplota -25÷50°Cpřípojka šroubové svorky 2,5 mm²rozměry 1 modul (18 mm)montáž na 35 mm lištu
