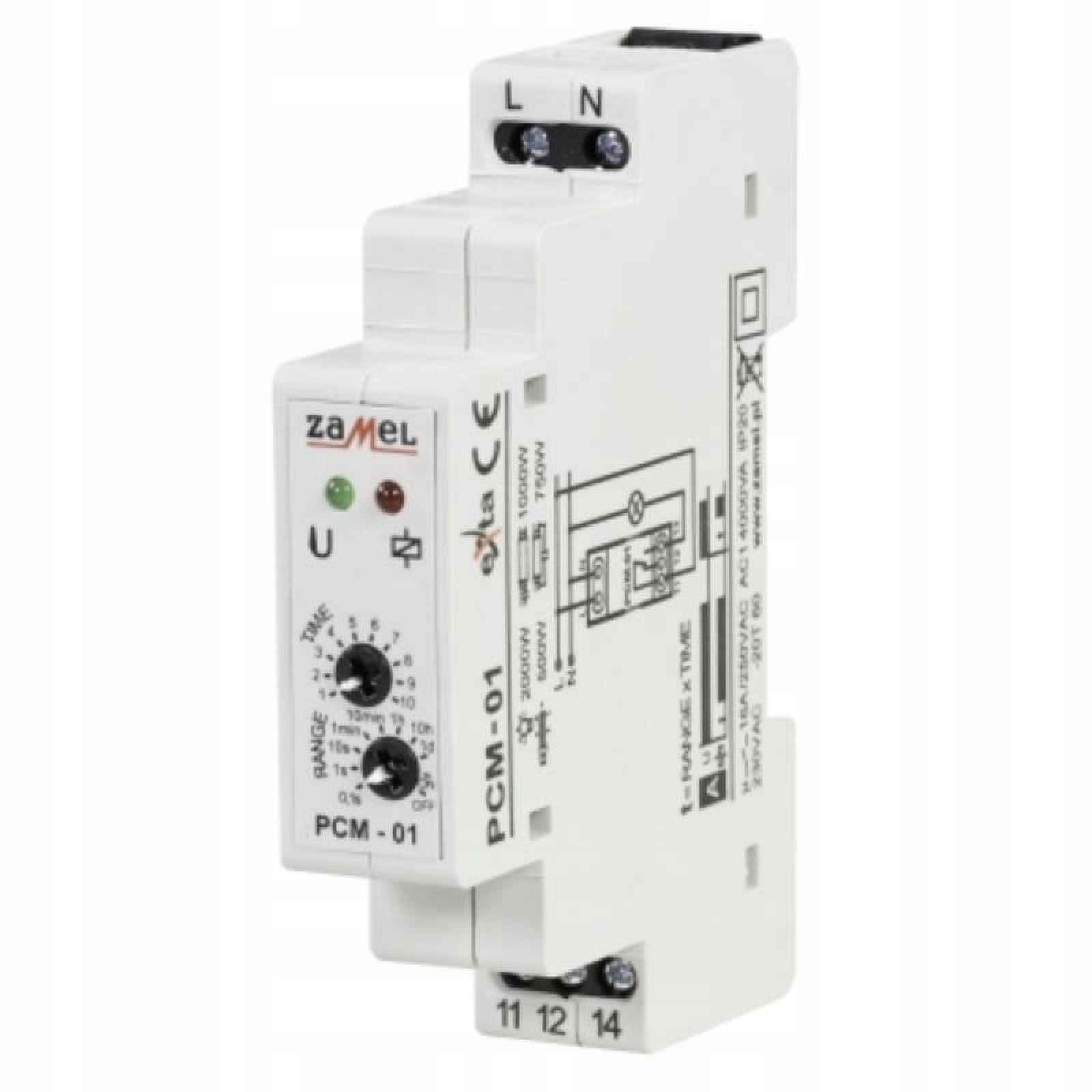

Časové relé PCM-01/24V
Časové relé PCM-01/24VJednofunkční časové relé PCM-01/24V slouží k realizaci funkce zpožděného zapnutí (reverzní) v automatizačních a řídicích systémech. Relé je spouštěno napájecím napětím. Vyznačuje se velmi širokým rozsahem nastavení času od 0,1 sekundy do 10 dnů. Dodatečné funkce ON / OFF umožňují trvalé zapnutí nebo vypnutí spotřebiče. Obvod má indikátory: napájecího napětí, stavu relé a odměřování času realizované pomocí LED diod. TECHNICKÉ ÚDAJE Jmenovité napájecí napětí 24 V AC/DC Maximální napětí kontaktů 250 V Kategorie použití AC1 Maximální výkon relé 4000 VA Uspořádání kontaktů 1NO/NC (1 spínací/1 rozpínací) Rozsah nastavení času t diskrétně 0.1 ÷ 1 s diskrétně 1 ÷ 10 s diskrétně 0.2 ÷ 1.7 min diskrétně 1 ÷ 10 min diskrétně 0.2 ÷ 1.7 h diskrétně 1 ÷ 10 h diskrétně 0.4 ÷ 4.2 dní diskrétně 1 ÷ 10 dní Proud relé 16 A Jmenovitý odběr proudu 36 mA Stupeň krytí IP20 Upevnění obalu lišta TH35 (PN-EN 60715)
