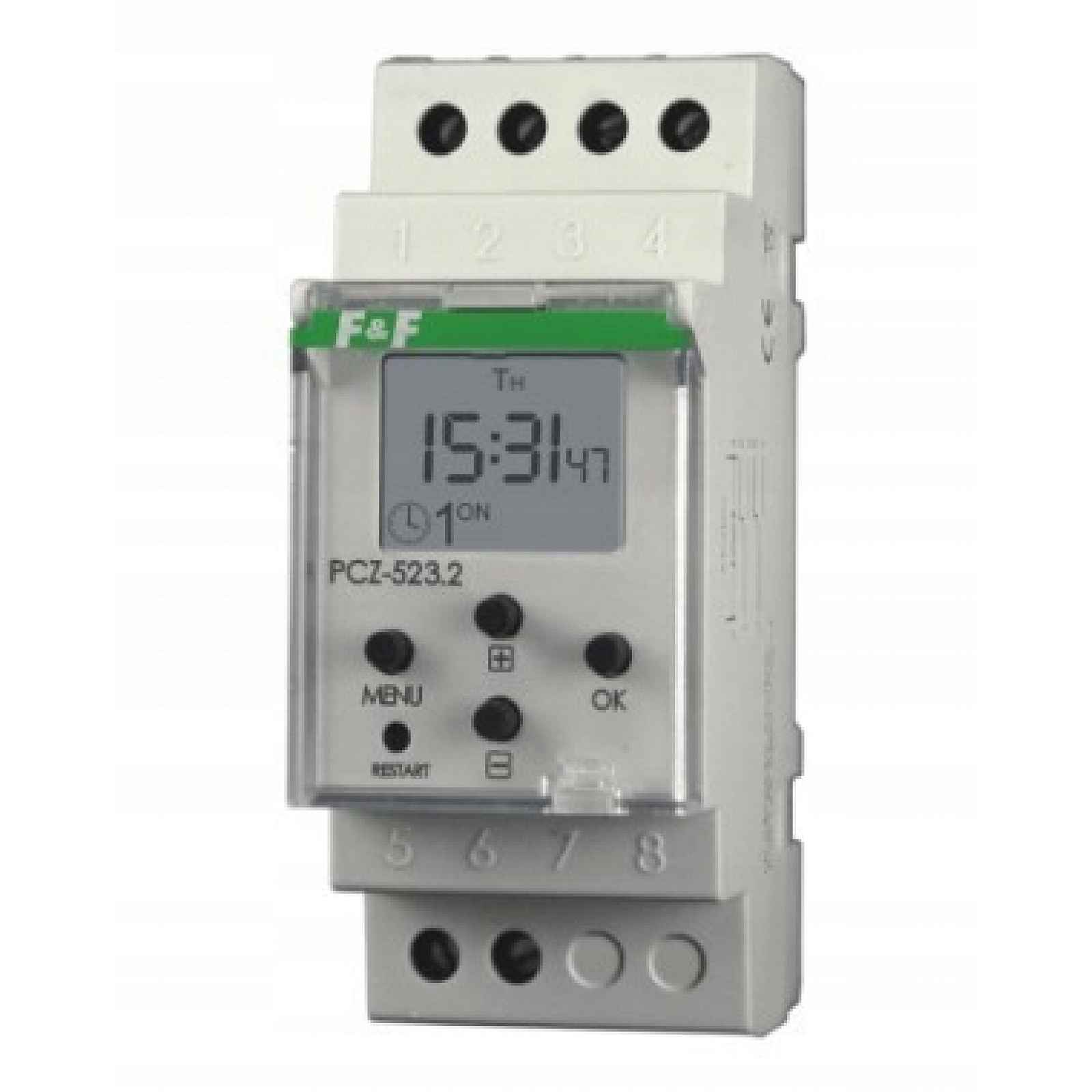

Časovač PCZ-523 impulsový
Programovatelné ovládací hodiny slouží k časovému ovládání zařízení v systémech domácí nebo průmyslové automatizace podle individuálního časového programu stanoveného uživatelem, například k zapínání školních zvonků nebo jiných zařízení, která vyžadují krátké zapnutí v určitých časech. Celý popis ↓
Popis Časovač PCZ-523 impulsový
Časovač PCZ-523 impulsovýTÝDNĚ. Typ ZAPNUTO – VYPNUTO. IMPULSNÍ (školní).
Určení
Akce
Hodiny zapnou zařízení v naprogramovaný čas a vypnou po nastaveném čase (impulsu) v cyklech: denních, týdenních, pracovních (Pn÷Pt) nebo víkendových (So, Nd). Délka impulsu: 1s÷99min59s. Relé má dvě nezávisle programovatelné, přepínatelné programové linky ovládající alternativně připojený přijímač (to umožňuje vytvoření, např. programu ovládání školního zvonku pro normální lekce a samostatného programu pro zkrácené lekce).
Zobrazit celý popis
Funkce hodin
AUTOMATICKÁ PRÁCE – práce podle rozkazů ZAPNUTÍ-VYPNUTÍ naprogramovaných uživatelem v paměti hodin.
RUČNÍ PRÁCE – trvalé sepnutí kontaktu (položka 1-5) nebo [OFF] trvalé odpojení kontaktu (položka 1-6)
PROGRAM – jedna ze dvou programových linek s individuálními příspěvky ROZKAZŮ ZAPNUTO-DRŽEN, ovládající kontakt zapínající přijímač.
ROZKAZ ZAPNOUT-ZADRŽET – jeden záznam programu, podle kterého dojde k zapnutí a vypnutí přijímače.
PRACOVNÍ CYKLUS – nastavitelný týdenní cyklus, během kterého jsou realizovány zapnutí přijímače podle naprogramovaných ROZKAZŮ ZAPNUTÍ-DRŽENÍ:
| jeden den v týdnu | Mo; Tu; We; Th; Fr; Sa nebo Su. |
| pracovní dny | Mo Tu We Th Fr (od pondělí do pátku). |
| víkendové dny | Sa Su (sobota a neděle) |
| každý den | Mo Tu We Th Fr Sa Su (od pondělí do neděle). |
AUTOMATICKÁ ZMĚNA ČASU – Změna zimního času na letní se provádí automaticky v noci poslední neděli v březnu v 2.00 hodin (přidáním 1 hodiny k aktuálnímu času). Změna letního času na zimní se provádí automaticky v noci poslední říjnovou neděli v 3.00 hodin (odečtením 1 hodiny od aktuálního času).
DST – Daylight Saving Time – globální název letního času (volný překlad: doba získávání slunečního světla). Funkce umožňující vypnutí automatické změny času.
NÁHLED DATA – V režimu AUTOMATICKÉHO PROVOZU se stisknutím tlačítka OK zobrazí nastavené datum (dd-mm-yy). Po 5 sekundách. hodiny se automaticky přepnou na hlavní úroveň
RESTART – Restartování procesoru speciálním tlačítkem – nezbytné v případě pozastavení funkce provozu hodin. Nevymaže nastavení DATA a ČASU a položky KONFIGURACE v paměti.
NULOVÁNÍ PAMĚTI (-hluboký- reset) – vymazání všech předchozích nastavení DATA, ČASU a všech ROZKAZŮ ZAPNĚTE-UDRŽUJTE Z paměti.
Technické údaje
- napájení 24÷264V AC/DC
- zatěžovací proud < 16A
- separovaný kontakt 1P
- doba udržení provozu hodin 6 let (lithiová baterie)
- doba udržení provozu displeje chybí
- přesnost indikací hodin 1sec
- chyba času ±1s/24h
- přesnost nastavení času 1 min
- počet paměťových buněk programu 250 [2×(62 párů ROZKAZŮ ZAP/TŘ / programová linka)]
- příkon 1,5 W
- pracovní teplota -20÷50°C
- šroubové svorky 2,5 mm2
- rozměry 2 modulů (35 mm)
- montáž na lištu TH-35
