Bistabilní relé BIS-419 Led 230V sekvenční
Bistabilní relé BIS-419 LED 230V sekvenčníVerze relé „i“ je přizpůsobena pro spolupráci s přijímači s velkým startovacím proudem, jako jsou: LED zářivky, zářivky ESL, elektronické transformátory, výbojky apod. Určení Celý popis ↓
Popis Bistabilní relé BIS-419 Led 230V sekvenční

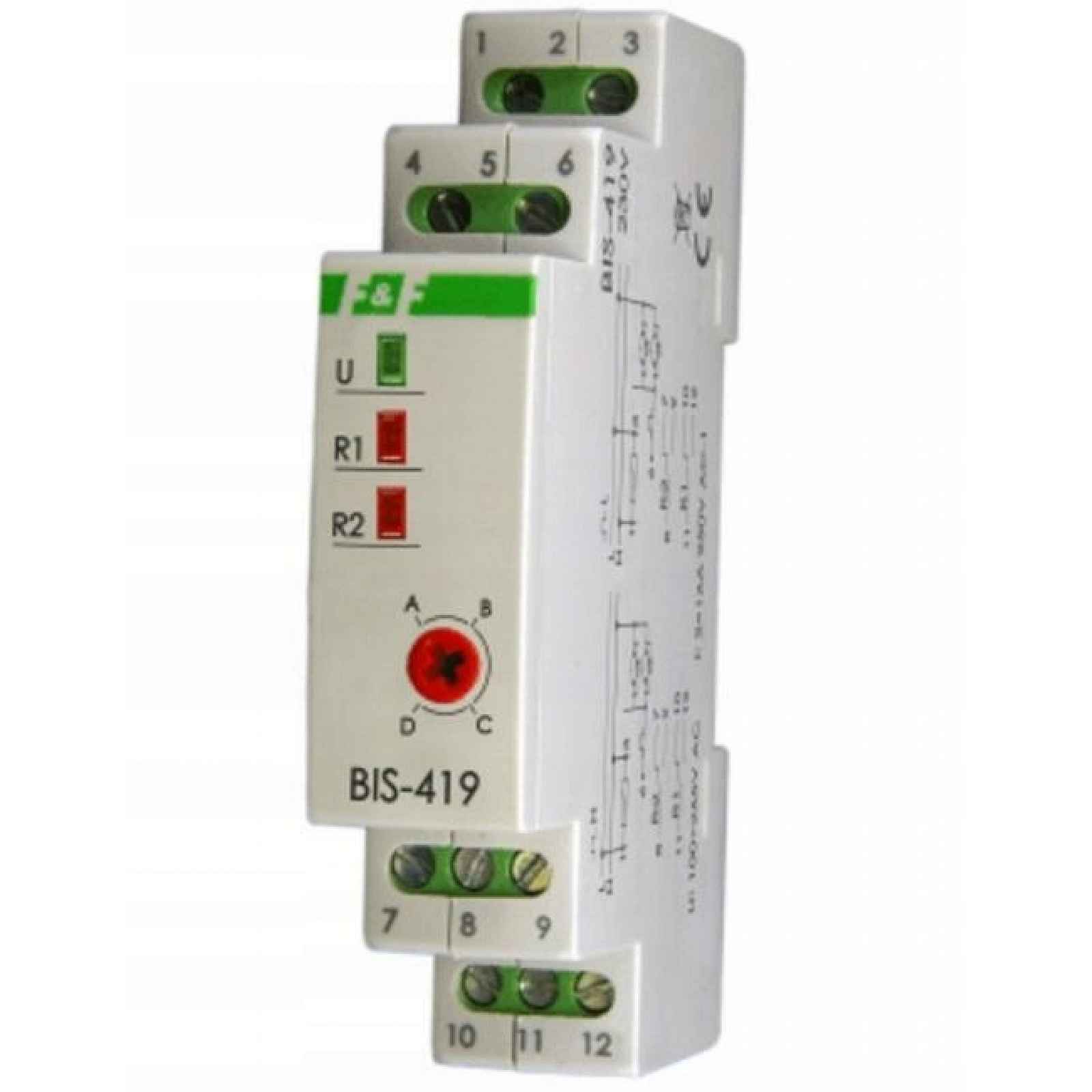

Elektronický bistabilní impulsní relé umožňuje zapnutí nebo vypnutí osvětlení nebo jiného zařízení z několika různých bodů pomocí paralelně propojených, momentálních (zvonkových) ovládacích spínačů.
Relé BIS-419 má dvě spínací sekce a umožňuje zapnutí podle zvolené sekvence dvou obvodů (větví) osvětlení nebo jiných přijímačů z několika různých bodů.
Zobrazit celý popis
Účinkuje
Napájení relé je signalizováno zeleným LED osvětlením U. Sekvenční relé má dva samostatné výstupy R1 a R2. Stav kontaktů (uzavřený/otevřený) je vynucován postupně podle zadaného programu. Přepnutí kontaktů do dalšího stavu nastane po dalším impulsu ovládacího tlačítka. Zapnutí kontaktu R1 a R2 je signalizováno svícením odpovídajících červených LED R1 a R2. Po výpadku napájecího napětí je stav kontaktů resetován. Po opětovném návratu napájecího napětí začne relé pracovat v sekvenci č..
POZOR!
BIS-419i 230V může spolupracovat s podsvícenými tlačítky.
Funkce práce
Funkce A
Další stisknutí tlačítka opakuje sekvenci 0-3.
Funkce B
Další stisknutí tlačítka za méně než 5 sekund opakuje sekvence 1-3.Dalším stisknutím tlačítka po době delší než 5 s se oba kontakty odpojí (sekvence 0).Dlouhým stisknutím tlačítka v libovolné sekvenci se oba kontakty odpojí (sekvence 0).Po vypnutí obou relé opětovným stisknutím tlačítka se obnoví stav před vypnutím (paměť stavu). Nevztahuje se na případ výpadku napájení relé.
Funkce C
Další stisknutí tlačítka opakuje sekvenci 0-3.
Funkce D
Další stisknutí tlačítka za méně než 5 sekund opakuje sekvence 1-3.Dalším stisknutím tlačítka po době delší než 5 s se oba kontakty odpojí (sekvence 0).Dlouhým stisknutím tlačítka v libovolné sekvenci se oba kontakty odpojí (sekvence 0).Po vypnutí obou relé opětovným stisknutím tlačítka se obnoví stav před vypnutím (paměť stavu). Nevztahuje se na případ výpadku napájení relé.
- Technické údaje
- napájení
- BIS-419 230V 100÷265V ACkontakt
BIS-419 230V 2× oddělený (1×NO)zatěžovací proud (AC-1) 2×16A
proud ovládacího impulsu N < 5 mAzpoždění provozu 0,1÷0,2 sLED signalizace napájení zelenásignalizace provozu 2×LED červenáspotřeba energiepohotovostní režim 0,15 Wstav zapnutí 0,9 Wpracovní teplota -25÷50°Cšroubové svorky 2,5 mm²rozměry 1 modul (18 mm)montáž na lištu TH-35 mmstupeň krytí IP20
