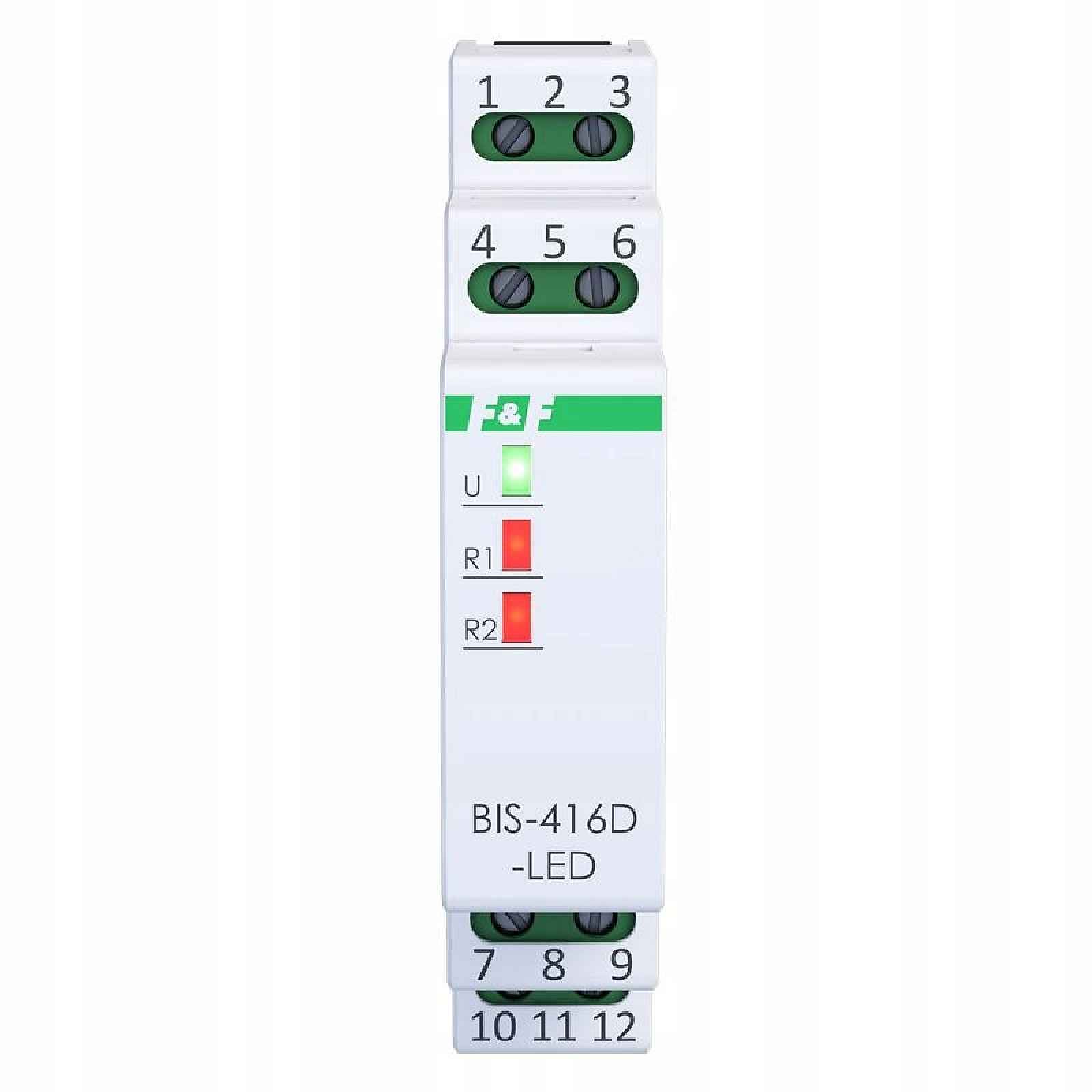

Bistabilní relé BIS-416D-LED
Bistabilní relé BIS-416D-LEDDvojitý bistabilní relé umožňuje nezávislé ovládání dvou obvodů. Byl navržen pro ovládání zátěže LED a poskytuje podporu impulsního proudu až do 120 A (20 ms). Zařízení může spolupracovat s podsvícenými tlačítky, což zvyšuje flexibilitu jeho použití. Celý popis ↓
Popis Bistabilní relé BIS-416D-LED
Montáž relé je jednoduchá a rychlá – provádí se na standardní DIN liště TH-35.
Akce
Zapnutí přijímače nastává po impulsu proudu způsobeném stisknutím libovolného momentálního (zvonkového) tlačítka připojeného k relé. Po dalším impulsu dojde k vypnutí přijímače.
Relé má dva nezávisle ovládané kanály. Ovládání probíhá pomocí dvou samostatných signálních vstupů. Impuls na vstupu S1 ovládá výstup R1. Podobně funguje dvojice vstupů S2 a výstupů R2.
Relé nemá „paměť“ kontaktní polohy, tj. V případě výpadku napájecího napětí a jeho opětovného návratu bude kontakt relé nastaven do stavu vypnutí. To zabraňuje samovolnému zapnutí ovládaných přijímačů bez dozoru po dlouhodobém výpadku napájecího napětí.
Zobrazit celý popis
Technické parametry
Napájecí napětí 165÷265 V ACKonfigurace kontaktů 2 × NEZpoždění provozu 0,1 ÷ 0,2 sProud ovládacího impulsu je menší než 5 mALED signalizace napájení zelenáSignalizace provozu 2 x LED červenáŠroubové svorky 2,5 mm²Utahovací moment 0,4 NmPříkon v pohotovostním režimu 0,2 W, provoz 1 WPracovní teplota -25 ÷ 50 °CRozměry 1 modulu (18 mm)Stupeň krytí IP20
