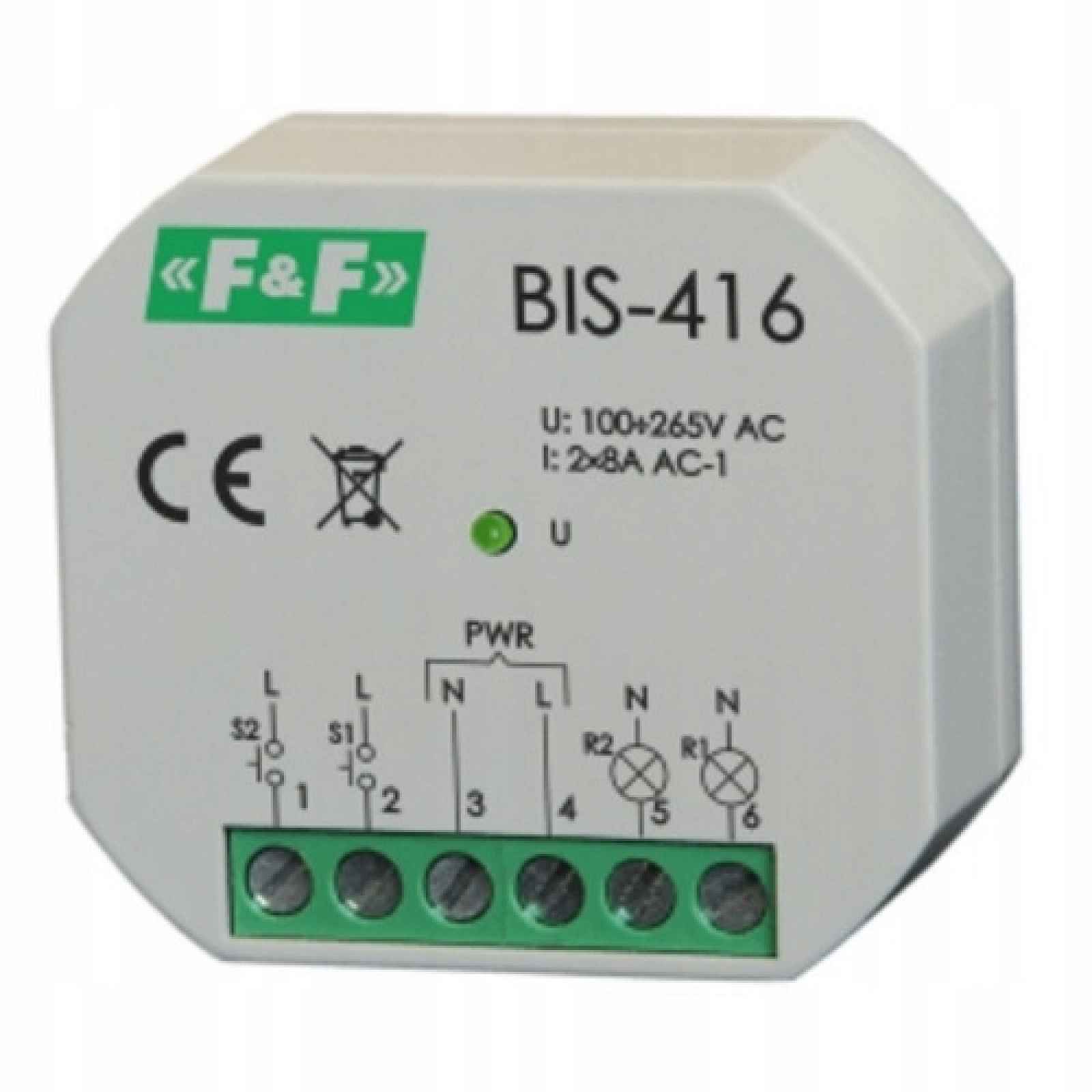

Bistabilní relé BIS-416 zapnuto-vypnuto
Elektronický bistabilní impulsní relé umožňuje zapnutí nebo vypnutí osvětlení nebo jiného zařízení z několika různých bodů pomocí paralelně propojených, dočasných (zvonkových) ovládacích spínačů. Celý popis ↓
Popis Bistabilní relé BIS-416 zapnuto-vypnuto
Bistabilní relé BIS-416 zapnuto-vypnutoUrčení
Relé má dva nezávisle ovládané kanály.
Akce
Zapnutí přijímače nastává po impulsu proudu způsobeném stisknutím libovolného momentálního (zvonkového) tlačítka připojeného k relé. Po dalším impulsu dojde k vypnutí přijímače.
Relé má dva nezávisle ovládané kanály. Ovládání probíhá pomocí dvou samostatných signálních vstupů. Impuls na vstupu S1 ovládá výstup R1. Podobně funguje dvojice vstupů S2 a výstupů R2.
Zobrazit celý popis
Relé nemá „paměť“ kontaktní polohy, tj. V případě výpadku napájecího napětí a jeho opětovného návratu bude kontakt relé nastaven do stavu vypnutí. To zabraňuje samovolnému zapnutí ovládaných přijímačů bez dozoru po dlouhodobém výpadku napájecího napětí.
POZOR!
BIS-416 může spolupracovat s podsvícenými tlačítky.
Technické údaje
- napájení 100÷265 V AC
- kontakt / zatěžovací proud AC-1 2×1NO / 2×[< 8A]
- proud ovládacího impulsu L < 5 mA
- zpoždění provozu 0,1÷0,2 s
LED signalizace napájení zelená
- spotřeba energie
- pohotovostní režim 0,15 W
- stav zapnutí 0,6 W
- pracovní teplota -25÷50°C
- přípojka šroubové svorky 2,5 mm²
- utahovací moment 0,4 Nm
- rozměry Ø54 (□48×43 mm), h=20 mm
- montáž do podomítkové krabice Ø60
- stupeň krytí IP20
