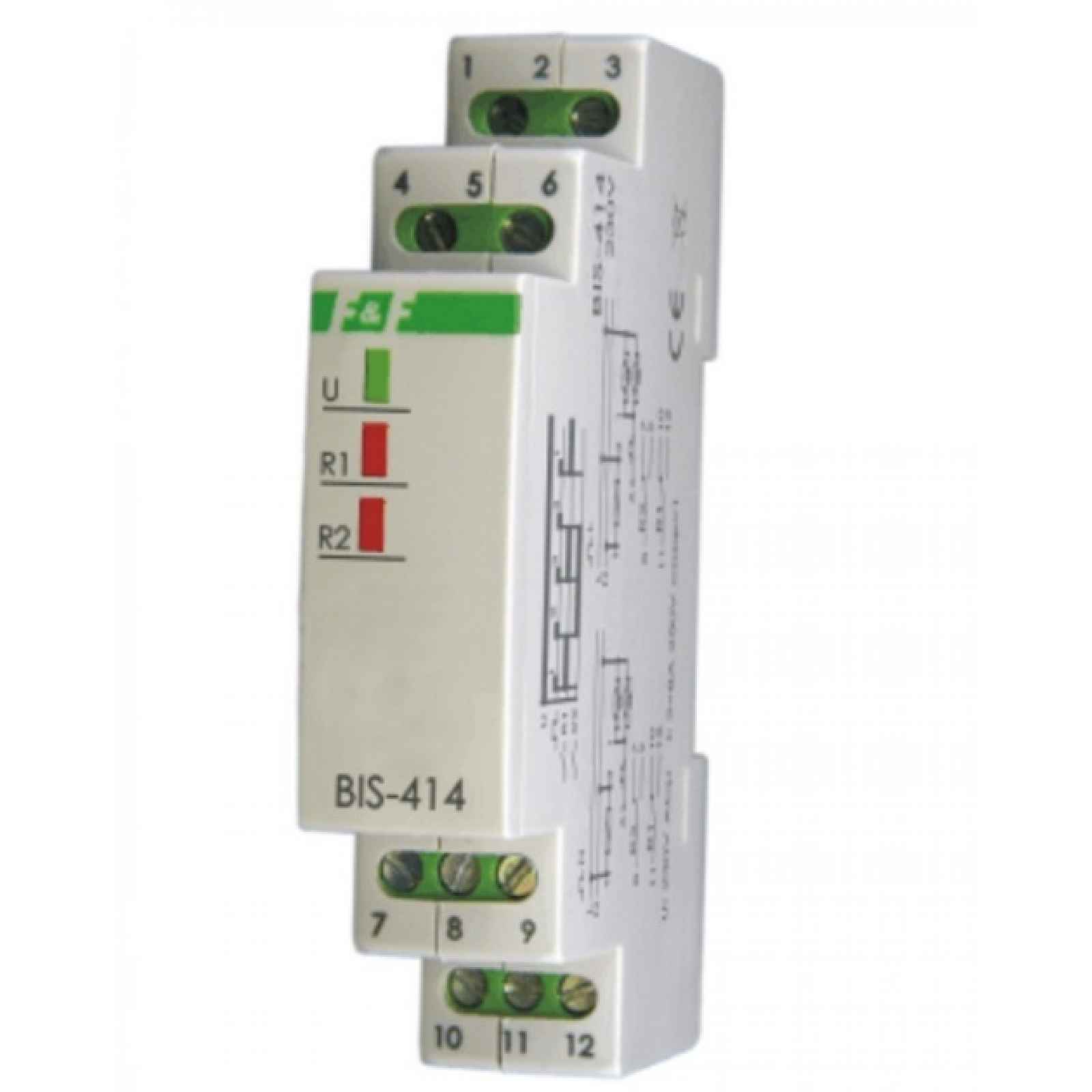

Bistabilní relé BIS-414 Led sekvenční 230V
Bistabilní relé BIS-414 LED sekvenční 230VVerze relé „i“ je přizpůsobena pro spolupráci s přijímači s velkým startovacím proudem, jako jsou: LED zářivky, zářivky ESL, elektronické transformátory, výbojky apod. Určení: Celý popis ↓
Popis Bistabilní relé BIS-414 Led sekvenční 230V
Elektronický bistabilní impulsní relé umožňuje zapnutí osvětlení nebo jiného zařízení z několika různých bodů pomocí paralelně propojených ovládacích tlačítek. BIS-414 230V může spolupracovat s podsvícenými vypínači. BIS-414 24V nemůže spolupracovat s podsvícenými vypínači.
Akce
Zapnutí přijímače nastává po impulsu proudu způsobeném stisknutím libovolného momentálního (zvonkového) tlačítka připojeného k relé. Vypnutí přijímače nastane po dalším impulsu.
Přepnutí relé do dalšího stavu cyklu nastává po dalším impulsu proudu způsobeném stisknutím libovolného momentálního (zvonkového) tlačítka připojeného k relé.
Zobrazit celý popis
- IMPULSNÍ STAV ČINNOSTI
- Přiložená je pouze sekce R1
- Přiložená je pouze sekce R2
- Přiložená sekce R1 a R2
Vypnutá sekce R1 a R2
Relé nemá -paměť - polohu kontaktu, tzn. že v případě výpadku napájecího napětí a jeho opětovného návratu bude kontakt relé nastaven do stavu vypnutí. To zabraňuje samovolnému zapnutí ovládaných přijímačů bez dozoru po dlouhodobém výpadku napájecího napětí.
POZOR!
BIS-414i 230V může spolupracovat s podsvícenými tlačítky.
POZOR!
BIS-414i 24V nemůže spolupracovat s podsvícenými tlačítky.
- Technické údaje
- napájení
- BIS-414i 230V 100÷265V AC
- BIS-414i 24V 9÷30V AC/DC
- kontakt
- BIS-414i 230V oddělený 2× 1NO
BIS-414i 24V oddělený 2× 1NO
- zatěžovací proud (AC-1) 2×16A
- proud ovládacího impulsu N < 5 mA
- zpoždění provozu 0,1÷0,2 s
LED signalizace napájení zelená
- signalizace provozu 2×LED červená
- spotřeba energie
- pohotovostní režim 0,15 W
- stav zapnutí 0,9 W
- pracovní teplota -25÷50°C
- přípojka šroubové svorky 2,5 mm²
- rozměry 1 modul (18 mm)
- montáž na lištu TH-35 mm
- stupeň krytí IP20
