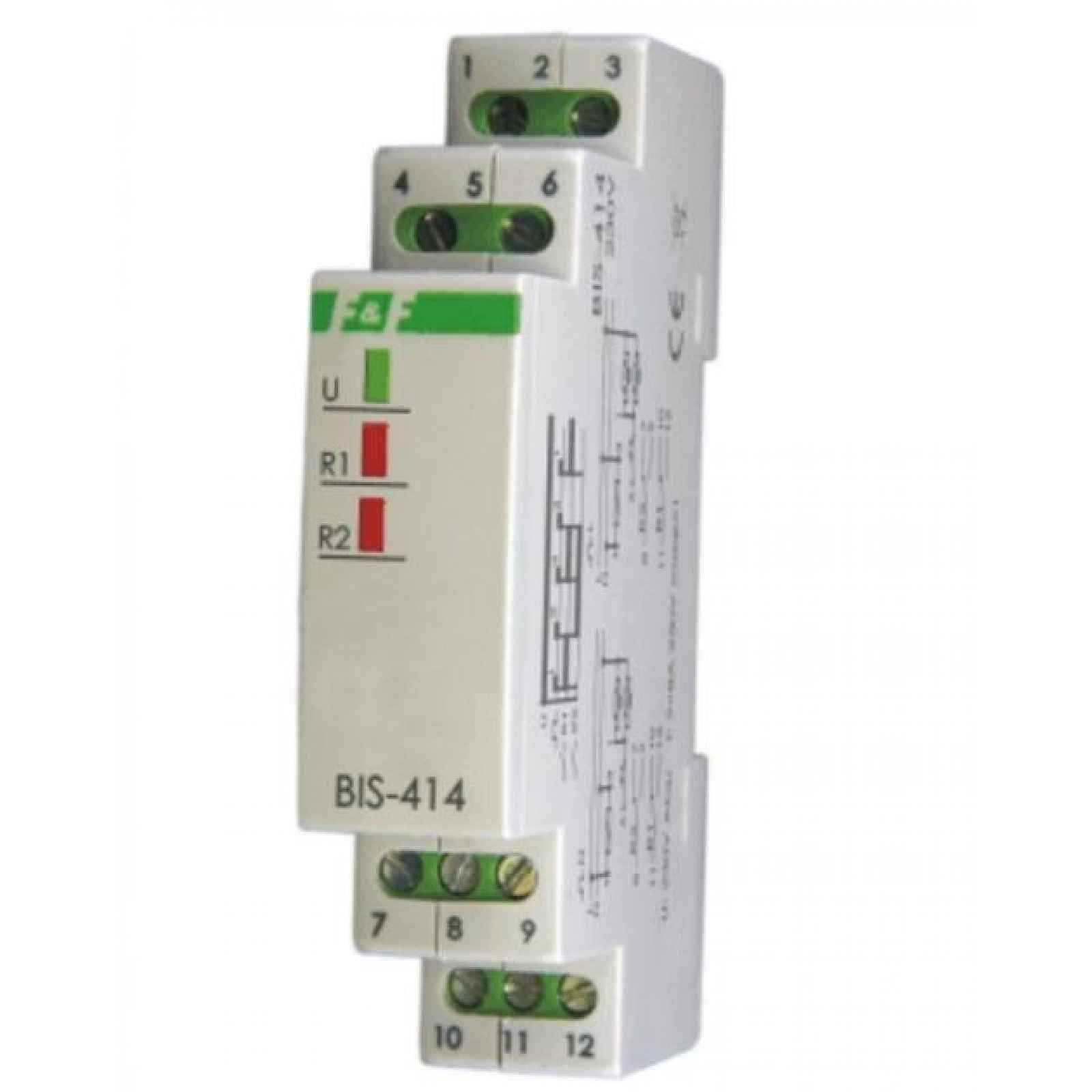

Bistabilní relé BIS-414 Led 24V sekvenční
Bistabilní relé BIS-414 LED 24V sekvenčníVerze relé „i“ je přizpůsobena pro spolupráci s přijímači s velkým startovacím proudem, jako jsou: LED zářivky, zářivky ESL, elektronické transformátory, výbojky apod. Určení: Celý popis ↓
Popis Bistabilní relé BIS-414 Led 24V sekvenční
Elektronický bistabilní impulsní relé umožňuje zapnutí osvětlení nebo jiného zařízení z několika různých bodů pomocí paralelně propojených ovládacích tlačítek. BIS-414 24V nemůže spolupracovat s podsvícenými vypínači.
Účinnost
Zapnutí přijímače nastává po impulsu proudu způsobeném stisknutím libovolného momentálního (zvonkového) tlačítka připojeného k relé. Vypnutí přijímače nastane po dalším impulsu.
Přepnutí relé do dalšího stavu cyklu nastává po dalším impulsu proudu způsobeném stisknutím libovolného momentálního (zvonkového) tlačítka připojeného k relé.
Zobrazit celý popis
IMPULSNÍ STAV ČINNOSTI
Přiložená je pouze sekce R1Přiložená je pouze sekce R2Přiložená sekce R1 a R2Vypnutá sekce R1 a R2
Relé nemá -paměť - polohu kontaktu, tzn. že v případě výpadku napájecího napětí a jeho opětovného návratu bude kontakt relé nastaven do stavu vypnutí. To zabraňuje samovolnému zapnutí ovládaných přijímačů bez dozoru po dlouhodobém výpadku napájecího napětí.
POZOR!
BIS-414i 24V nemůže spolupracovat s podsvícenými tlačítky.
- Technické údaje
- napájení
- BIS-414i 24V 9÷30V AC/DC
- kontakt
BIS-414i 24V oddělený 2× 1NO
zatěžovací proud (AC-1) 2×16Aproud ovládacího impulsu N < 5 mAzpoždění provozu 0,1÷0,2 sLED signalizace napájení zelenásignalizace provozu 2×LED červenáspotřeba energiepohotovostní režim 0,15 Wstav zapnutí 0,9 Wpracovní teplota -25÷50°Cšroubové svorky 2,5 mm²rozměry 1 modul (18 mm)montáž na lištu TH-35 mmstupeň krytí IP20
