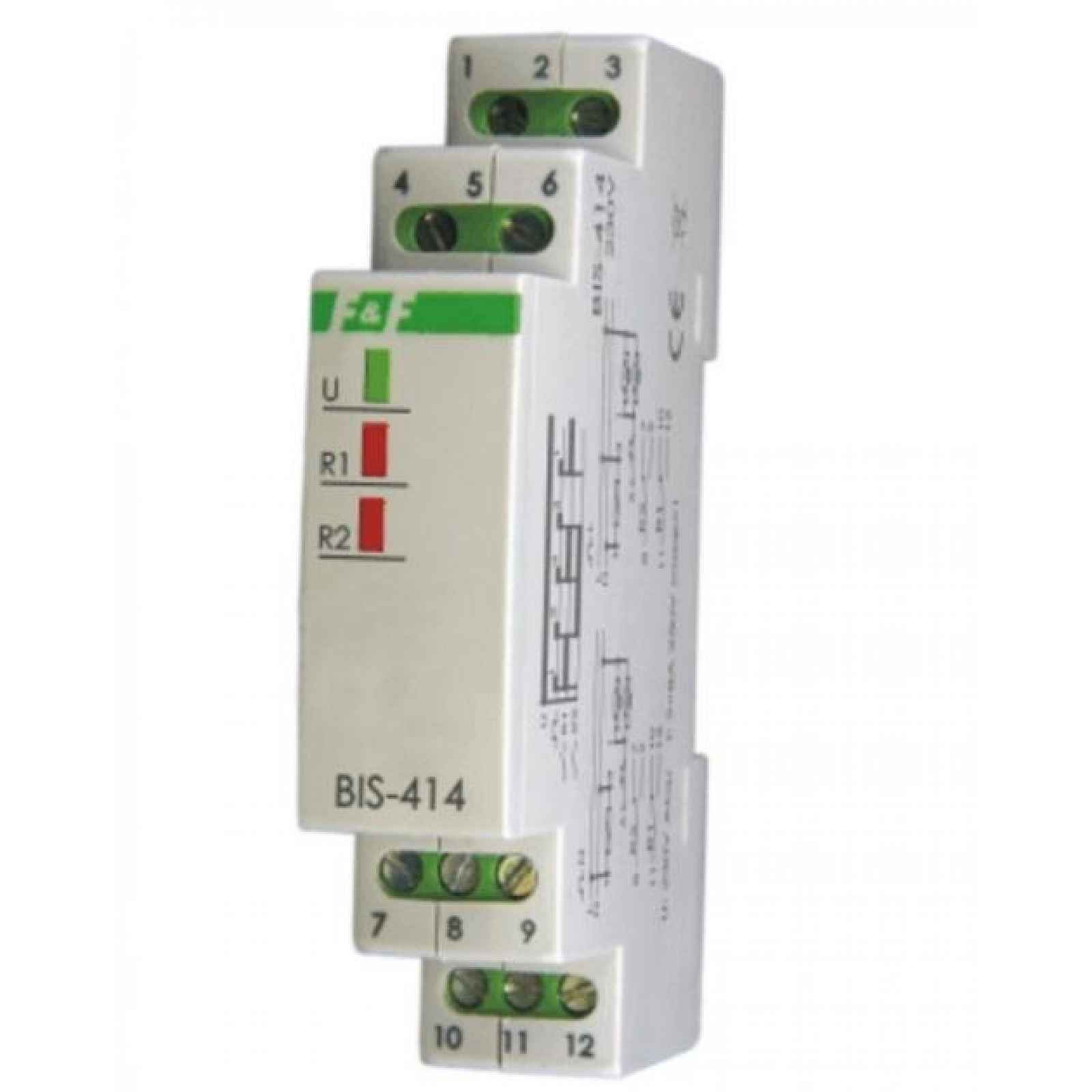

Bistabilní relé BIS-414 24V sekvenční
Elektronický bistabilní impulsní relé umožňuje zapnutí osvětlení nebo jiného zařízení z několika různých bodů pomocí paralelně propojených ovládacích tlačítek. BIS-414 230V může spolupracovat s podsvícenými vypínači. BIS-414 24V nemůže spolupracovat s podsvícenými vypínači. Celý popis ↓
Popis Bistabilní relé BIS-414 24V sekvenční
Bistabilní relé BIS-414 24V sekvenčníUrčení
Účinnost
Zapnutí přijímače nastává po impulsu proudu způsobeném stisknutím libovolného momentálního (zvonkového) tlačítka připojeného k relé. Vypnutí přijímače nastane po dalším impulsu.
Přepnutí relé do dalšího stavu cyklu nastává po dalším impulsu proudu způsobeném stisknutím libovolného momentálního (zvonkového) tlačítka připojeného k relé.
IMPULSNÍ STAV ČINNOSTI
Přiložená je pouze sekce R1Přiložená je pouze sekce R2Přiložená sekce R1 a R2Vypnutá sekce R1 a R2
Zobrazit celý popis
Relé nemá -paměť - polohu kontaktu, tzn. že v případě výpadku napájecího napětí a jeho opětovného návratu bude kontakt relé nastaven do stavu vypnutí. To zabraňuje samovolnému zapnutí ovládaných přijímačů bez dozoru po dlouhodobém výpadku napájecího napětí.
Technické údaje
napájení: 24 V AC/DCproud zatížení 2×(separovaný kontakt 2×1Pproud ovládacího impulsuzpoždění provozu 0,1÷0,2secdoba vypnutí – nastavitelná 1÷12minLED signalizace napájení zelenásignalizace zapnutí kontaktu 2×LED červenápříkon 0,8 Wprovozní teplota -25÷50°Cšroubové přípojky 2,5 mm²rozměry 1 modul (18 mm)montáž na 35 mm lištu
