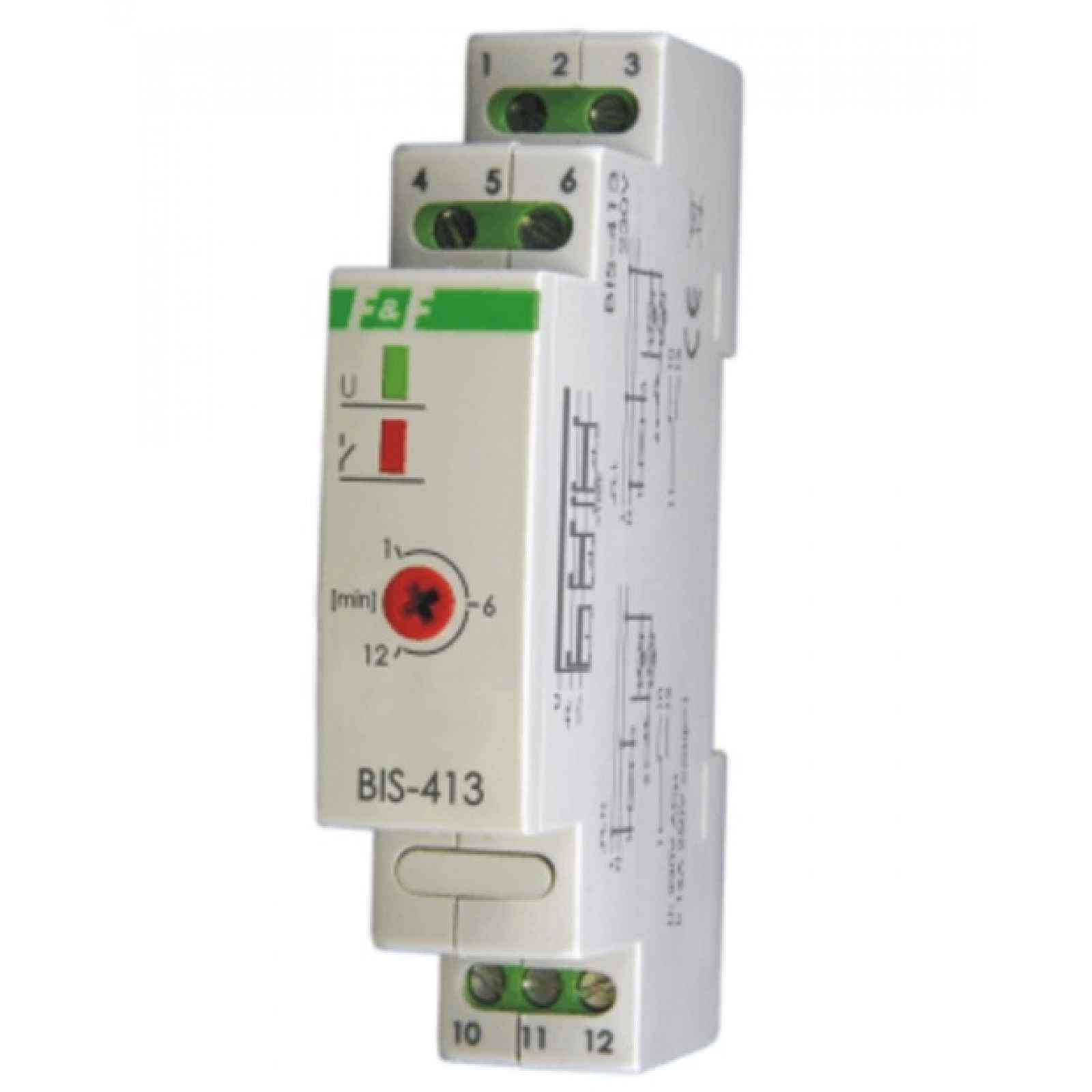

Bistabilní relé BIS-413 Led s časovačem 24V
Bistabilní relé BIS-413 LED s časovým spínačem 24 VVerze relé „i“ je přizpůsobena pro spolupráci s přijímači s velkým startovacím proudem, jako jsou: LED zářivky, zářivky ESL, elektronické transformátory, výbojky apod. Určení: Celý popis ↓
Popis Bistabilní relé BIS-413 Led s časovačem 24V
Elektronický bistabilní impulsní relé umožňuje zapnutí osvětlení nebo jiného zařízení z několika různých bodů pomocí paralelně propojených ovládacích tlačítek. BIS-413 230V může spolupracovat s podsvícenými vypínači. BIS-413 24V nemůže spolupracovat s podsvícenými vypínači.
Akce
Zapnutí přijímače nastává po impulsu proudu způsobeném stisknutím libovolného momentálního (zvonkového) tlačítka připojeného k relé. Vypnutí přijímače nastane po dalším impulsu.
Zobrazit celý popis
Relé nemá -paměť - polohu kontaktu, tzn. že v případě výpadku napájecího napětí a jeho opětovného návratu bude kontakt relé nastaven do stavu vypnutí. To zabraňuje samovolnému zapnutí ovládaných přijímačů bez dozoru po dlouhodobém výpadku napájecího napětí.
POZOR!
BIS-413 230V může spolupracovat s podsvícenými vypínači.
POZOR!
BIS-413 24V nemůže spolupracovat s podsvícenými vypínači.
- Technické údaje
- napájení
- BIS-413i 230V 100÷265V AC
- BIS-413i 24V 9÷30V AC/DC
- kontakt/proud zatížení
- BIS-413i 230V 1×NO / < 16 (16A/20ms)
- BIS-413i 24V 1×NO / < 16 (16A/20ms)
- zpoždění provozu 0,1÷0,2 s
doba vypnutí – nastavitelná 1÷12min.
LED signalizace napájení zelená
- červená LED signalizace provozu
- spotřeba energie
- pohotovostní režim 0,15 W
- stav zapnutí 0,6 W
- pracovní teplota -25÷50°C
- přípojka šroubové svorky 2,5 mm²
- utahovací moment 0,4 Nm
- rozměry 1 modul (18 mm)
- montáž na 35 mm lištu
- stupeň krytí IP20
