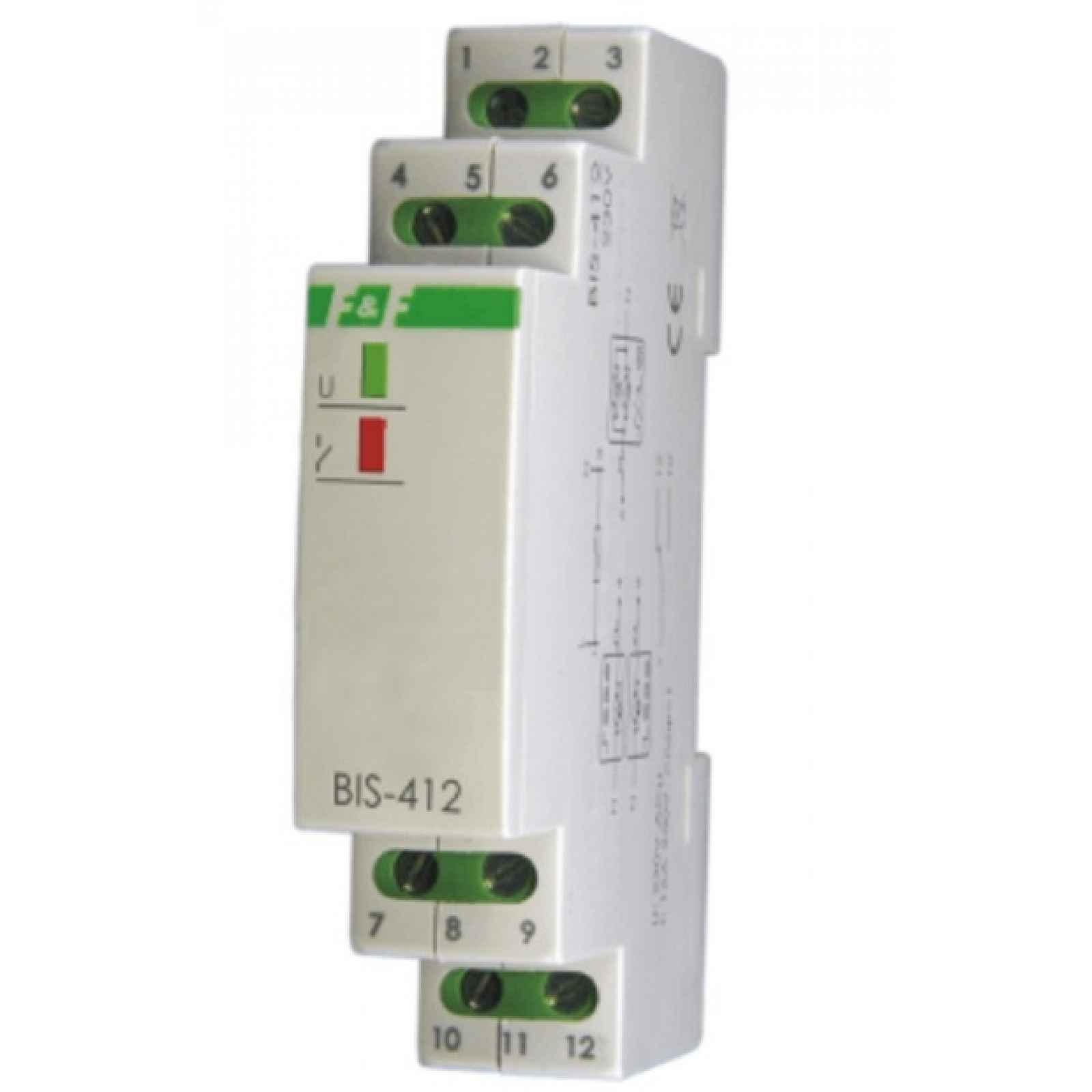

Bistabilní relé BIS-412 Led hotelové 230V

Bistabilní relé BIS-412 LED hotelové 230VVerze relé „i“ je přizpůsobena pro spolupráci s přijímači s velkým startovacím proudem, jako jsou: LED zářivky, zářivky ESL, elektronické transformátory, výbojky apod. S ovládacími vstupy ZAPNĚTE VŠECHNO a VYPNĚTE VŠECHNO Určení: Elektronický bistabilní impulsní relé BIS-412 je určen pro práci ve skupinovém systému. Jednotlivý relé umožňuje zapnutí a vypnutí ovládaného přijímače po každém impulsu proudu způsobeném stisknutím tlačítka okamžitého (zvonkového) místního ovládání. Skupinový systém umožňuje vypnout nebo zapnout tlačítka centrálního ovládání všech přijímačů připojených k jednotlivým relé. BIS-411 230V může spolupracovat s podsvícenými vypínači. Akce: Místní ovládání Zapnutí přijímače nastává po impulsu proudu způsobeném stisknutím jednoho libovolného momentálního tlačítka ze skupiny místního ovládání. Kontakt relé je přepínán do polohy 7-10. Po dalším impulsu dojde k vypnutí přijímače (kontakt se vrátí do polohy 7-12). Centrální ovládání VYPNĚTE VŠECHNY – po impulsu proudu způsobeném stisknutím okamžitého tlačítka dojde k vypnutí všech přijímačů (bez ohledu na jejich stav – vypnutí nebo zapnutí) ovládaných jednotlivými relé individuálně. Kontakt v každém relé bude přepnut do polohy 7-12. ZAPNĚTE VŠECHNY – po impulsu proudu způsobeném stisknutím momentálního tlačítka dojde k zapnutí všech přijímačů (bez ohledu na jejich stav – vypnutí nebo zapnutí) ovládaných jednotlivými relé. Kontakt v každém relé bude přepnut do polohy 7-10. POZOR! BIS-412i 230V mohou spolupracovat s podsvícenými tlačítky (ΣI< 5mA). BIS-412i 24V nemohou spolupracovat s podsvícenými tlačítky. Technické údaje napájení BIS-412 24V 9÷30V AC/DC BIS-412i 24V 9÷30V AC/DC kontakt / proud zatížení AC-1 BIS-412 24V oddělený 1×NO/NC / < 16A BIS-412i 24V oddělený 1×NO / < 16A (160A/20ms) řídicí impuls 230V 180÷265V AC < 20mA max. proud ovládacích tlačítek Σ5 mA zpoždění provozu 0,1÷0,2 s LED signalizace napájení zelená LED signalizace zapnutí kontaktu červená spotřeba energie pohotovostní režim 0,15 W stav zapnutí 0,6 W pracovní teplota -25÷50°C přípojka šroubové svorky 2,5 mm² utahovací moment 0,4 Nm rozměry 1 modul (18 mm) montáž na lištu TH-35 mm stupeň krytí IP20
