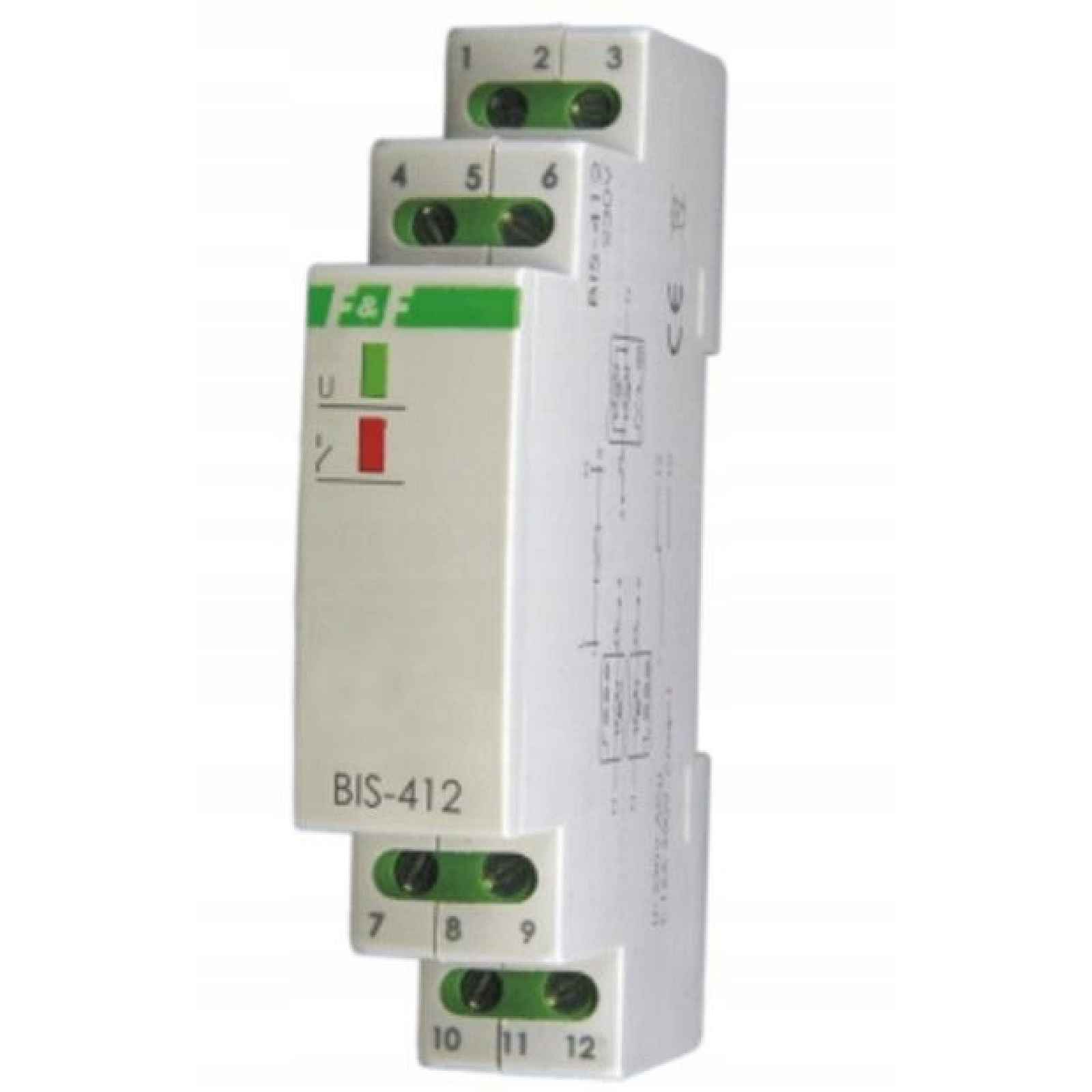

Bistabilní relé BIS-412 Led 24V hotelové
Bistabilní relé BIS-412 LED 24V hotelovéVerze relé „i“ je přizpůsobena pro spolupráci s přijímači s velkým startovacím proudem, jako jsou: LED zářivky, zářivky ESL, elektronické transformátory, výbojky apod. S ovládacími vstupy ZAPNĚTE VŠECHNO a VYPNĚTE VŠE Určení: Celý popis ↓
Popis Bistabilní relé BIS-412 Led 24V hotelové
Elektronický bistabilní impulsní relé BIS-412 je určen pro práci ve skupinovém systému. Jednotlivý relé umožňuje zapnutí a vypnutí ovládaného přijímače po každém impulsu proudu způsobeném stisknutím momentálního (zvonkového) tlačítka místního ovládání. Skupinový systém umožňuje vypnout nebo zapnout tlačítka centrálního ovládání všech přijímačů připojených k jednotlivým relé. BIS-411 230V může spolupracovat s podsvícenými vypínači.
Zobrazit celý popis
Účinnost
Místní ovládání
Zapnutí přijímače nastává po impulsu proudu způsobeném stisknutím jednoho libovolného momentálního tlačítka ze skupiny místního ovládání. Kontakt relé je přepnut do polohy 7-10. Po dalším impulsu dojde k vypnutí přijímače (kontakt se vrátí do polohy 7-12).
Centrální ovládání
VYPNOUT VŠECHNY – po impulsu proudu způsobeném stisknutím okamžitého tlačítka dojde k vypnutí všech přijímačů (bez ohledu na jejich stav – vypnutí nebo zapnutí) ovládaných jednotlivými relé. Kontakt v každém relé bude přepnut do polohy 7-12.
ZAPNĚTE VŠECHNY – po impulsu proudu způsobeném stisknutím okamžitého tlačítka dojde k zapnutí všech přijímačů (bez ohledu na jejich stav – vypnutí nebo zapnutí) ovládaných jednotlivými relé. Kontakt v každém relé bude přepnut do polohy 7-10.
POZOR!
BIS-412i 24V nemohou spolupracovat s podsvícenými tlačítky.
- Technické údaje
- napájení
- BIS-412i 24V 9÷30V AC/DC
- kontakt / proud zatížení AC-1
BIS-412i 24V oddělený 1×NO / < 16A (160A/20ms)
řídicí impuls 230V 180÷265V AC < 20mAmax. proud ovládacích tlačítek Σ5 mAzpoždění provozu 0,1÷0,2 sLED signalizace napájení zelenáLED signalizace zapnutí kontaktu červenáspotřeba energiepohotovostní režim 0,15 Wstav zapnutí 0,6 Wpracovní teplota -25÷50°Cšroubové svorky 2,5 mm²utahovací moment 0,4 Nmrozměry 1 modul (18 mm)montáž na lištu TH-35 mmstupeň krytí IP20
