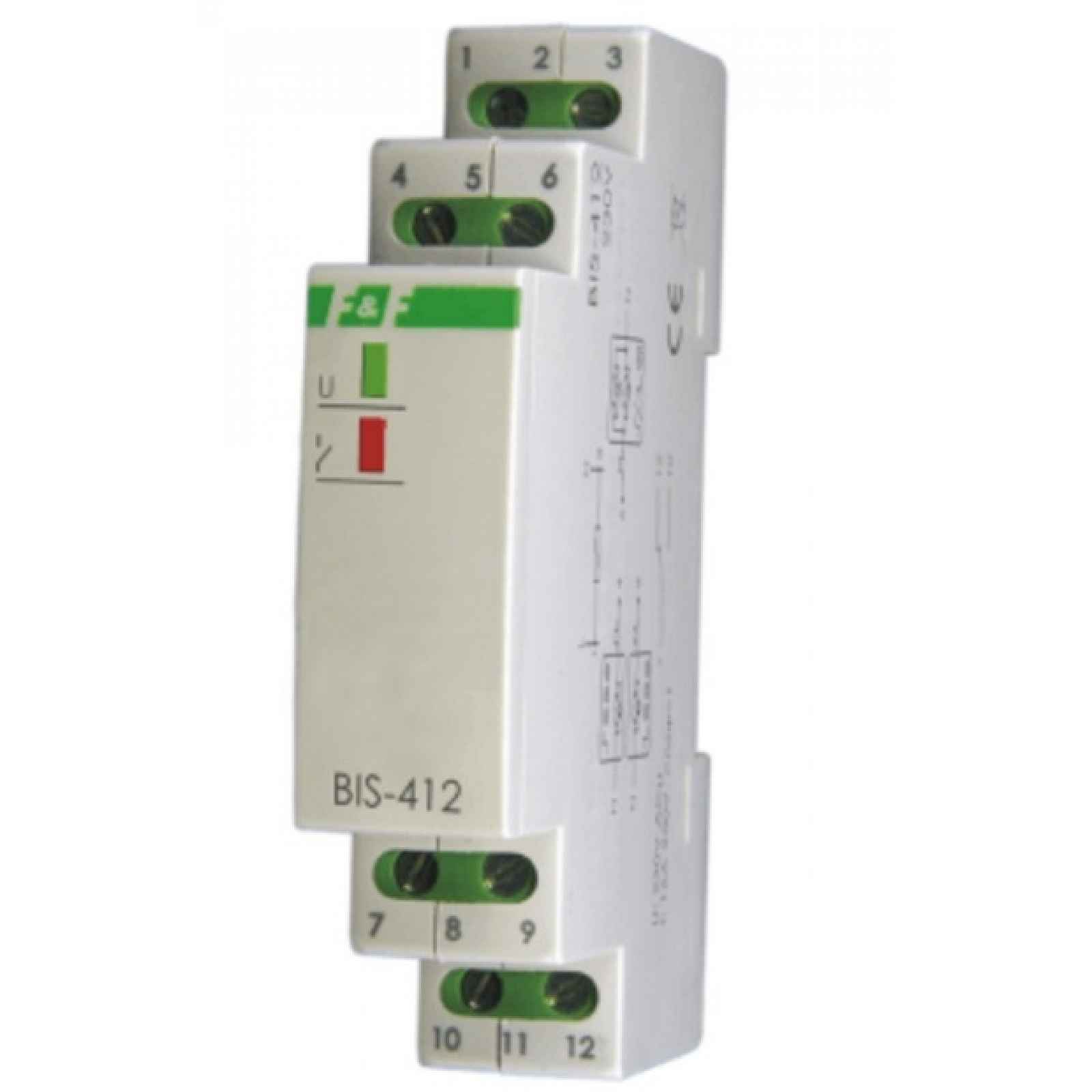

Bistabilní relé BIS-412 hotelové 230V
Elektronický bistabilní impulsní relé BIS-412 je určen pro práci ve skupinovém systému. Jednotlivý relé umožňuje zapnutí a vypnutí ovládaného přijímače po každém impulsu proudu způsobeném stisknutím tlačítka okamžitého (zvonkového) místního ovládání. Skupinový systém umožňuje vypnout nebo zapnout tlačítka centrálního ovládání všech přijímačů připojených k jednotlivým relé. BIS-411 230V může spolupracovat s podsvícenými vypínači. Celý popis ↓
Popis Bistabilní relé BIS-412 hotelové 230V
Bistabilní relé BIS-412 hotelové 230VS ovládacími vstupy ZAPNĚTE VŠECHNO a VYPNĚTE VŠECHNO
Určení
Akce
Místní ovládání
Zapnutí přijímače nastává po impulsu proudu způsobeném stisknutím jednoho libovolného momentálního tlačítka ze skupiny místního ovládání. Kontakt relé je přepínán do polohy 7-10. Po dalším impulsu dojde k vypnutí přijímače (kontakt se vrátí do polohy 7-12).
Centrální ovládání
VYPNĚTE VŠECHNY – po impulsu proudu způsobeném stisknutím okamžitého tlačítka dojde k vypnutí všech přijímačů (bez ohledu na jejich stav – vypnutí nebo zapnutí) ovládaných jednotlivými relé individuálně. Kontakt v každém relé bude přepnut do polohy 7-12.
Zobrazit celý popis
ZAPNĚTE VŠECHNY – po impulsu proudu způsobeném stisknutím momentálního tlačítka dojde k zapnutí všech přijímačů (bez ohledu na jejich stav – vypnutí nebo zapnutí) ovládaných jednotlivými relé. Kontakt v každém relé bude přepnut do polohy 7-10.
Technické údaje
- napájení: 230 V AC nebo 24 V AC/DC
- zatěžovací proud < 16A
- separovaný kontakt 1P
- proud ovládacího impulsu
- zpoždění provozu 0,2 sekund
- LED signalizace napájení zelená
LED signalizace zapnutí kontaktu červená
- příkon 0,8 W
- provozní teplota -25÷50 °C
- přípojky šroubové svorky 2,5 mm²
- rozměry 1 modul (18 mm)
- montáž na 35 mm lištu
